В разделе приведены основные схемы подключения.

Все работы по подключению контроллера выполняйте только при отключенном напряжении электропитания во избежание поражения электрическим током!

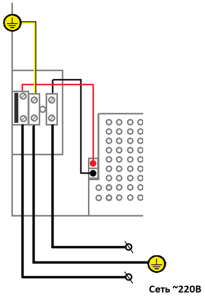

5.1. Подключение питания контроллера BioSmart UniPass Pro 2

Подключение контроллера к источнику питания выполняется в соответствии со схемой.

5.2. Подключение к сети Ethernet

Подключение контроллера к сети Ethernet выполняется в соответствии со схемой.

Обжимку наконечника кабеля нужно производить по стандарту TIA/EIA-568-B, согласно рисунку ниже.

5.3. Подключение считывателей BioSmart PalmJet 2

Подключение считывателей BioSmart PalmJet 2 выполняется в соответствии со схемой.

Подключение считывателей BioSmart PalmJet 2 BOX и BioSmart PalmJet 2 BOX-T выполняется аналогично.

5.4. Подключение кнопок и датчиков прохода

Кнопка или датчик прохода подключаются к любому из дискретных входов IN1…IN6 и контакту +12V контроллера. На схеме показан один из вариантов подключения кнопки/датчика прохода.

5.5. Подключение электрозамков

Для защиты встроенного реле от обратного тока, возникающего в цепи при срабатывании замка, необходимо установить шунтирующий диод в соответствии со схемами. Рекомендуется использовать диод типа 1N4007 (входит в комплект поставки) или аналогичный.

Питание электрозамков должно осуществляться от внешнего источника напряжения.
Запрещено использовать один и тот же источник питания для подключения замка и контроллера!

5.5.1. Подключение электромагнитного замка

Электромагнитный замок подключается к реле 1 (контакты C1, NC1) или реле 2 (контакты C2, NC2) контроллера в соответствии со схемой ниже.

5.5.2. Подключение электромеханического замка

Электромеханический замок подключается к реле 1 (контакты С1, NO1) или реле 2 (контакты С2, NO2) контроллера в соответствии со схемой ниже.

5.6. Подключение RFID-считывателей по интерфейсу Wiegand

При подключении считывателей сторонних производителей, ознакомьтесь с рекомендациями и схемами подключения в соответствующих руководствах.

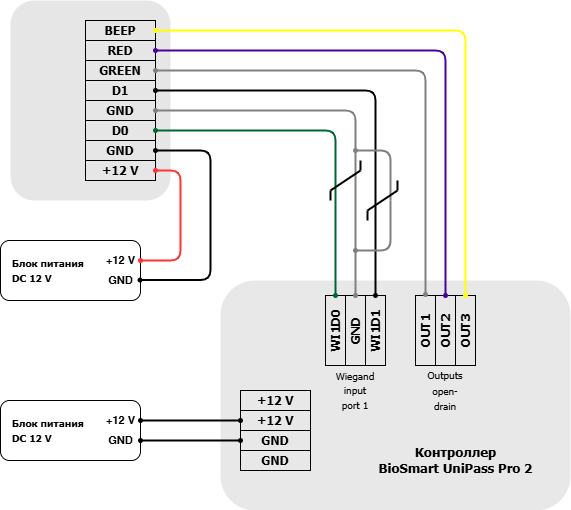

Схема подключения RFID-считывателя компании BioSmart к контроллеру по интерфейсу Wiegand показана на рисунке ниже. Для подключения используются группы контактов Wiegand input port 1 и Output open-drainЛинии данных DATA 0 и DATA 1 должны быть попарно перевиты с линией GND. К контроллеру можно подключить до двух RFID-считывателей по интерфейсу Wiegand.

5.7. Подключение к стороннему контроллеру по интерфейсу Wiegand

Для подключения к стороннему контроллеру используется группа контактов Wiegand output port 1 или Wiegand output port 2

Линии данных DATA 0 и DATA 1 должны быть попарно перевиты с линией GND.

5.8. Подключение RFID-считывателей по интерфейсу RS-485

При подключении считывателей сторонних производителей, ознакомьтесь с рекомендациями и схемами подключения в соответствующих руководствах.

Схема подключения RFID-считывателя компании BioSmart к контроллеру по интерфейсу RS-485 (OSDP) показана на рисунке ниже.

Если длина линии связи RS-485 превышает 100 метров, то на обоих концах линии связи необходимо подключить терминальные резисторы.
