Меры безопасности

К монтажу и подключению контроллера BioSmart UniPass Pro 2-EX допускаются лица, изучившие настоящее руководство по эксплуатации и имеющие группу по электробезопасности не ниже III. Персонал должен иметь допуск на работу с электроустановками до 1000 В.

Перед началом монтажа прочитайте указанные ниже правила:

  • Не производите монтаж, пусконаладочные работы контроллера при грозе ввиду опасности поражения электрическим током при грозовых разрядах от наводок на линии связи.
  • Контроллер должен эксплуатироваться с устройством молниезащиты.
  • Не устанавливайте контроллер во взрывоопасных помещениях или иных местах, в которых возникновение разрядов статического электричества или искр может стать источником возгорания.
  • Все работы по монтажу и подключению контроллера выполняйте только при отключенном напряжении электропитания во избежание поражения электрическим током.
  • Убедитесь в отсутствии механических повреждений контроллера.
  • Любые удлинения кабелей производите методом пайки либо обжимки.
Не допускается производить удлинение методом скрутки!

Рекомендации

  • Устанавливайте контроллер в месте, удобном для эксплуатации.
  • Не устанавливайте контроллер и не прокладывайте подключаемые к нему кабели вблизи источников электромагнитных помех.
  • Пересечение сигнальных кабелей с силовыми выполняйте под прямым углом.
  • Установите наконечники на все подключаемые кабели.

В таблице приведены рекомендуемые максимальные длины линий связи, типы кабелей и наконечников.

Кабельное соединениеРекомендуемая максимальная длина*Тип кабеляТип наконечника
Сетевое устройство – контроллер (по интерфейсу Ethernet)100 мЧетыре витые пары не ниже пятой категории8P8C
Источник питания – контроллер UniPass Pro 25 мКабель ШВВП сечением 1 мм2НШВИ
Контроллер – электрозамок20 мТип и сечение кабеля зависят от мощности замка. Рекомендуется сечение не менее 2х1 мм2НШВИ
Контроллер – считыватель BioSmart PalmJet 2 (по интерфейсу Ethernet)100 мЧетыре витые пары не ниже пятой категорииНШВИ
Контроллер (дискретные входы) – внешние устройства (кнопки, датчики)10 мСигнальные кабели сечением от 0,2 мм2 (например, КСВВГ)НШВИ
Контроллер (дискретные выходы) – внешние устройства (нагрузка)10 мСигнальные кабели сечением от 0,2 мм2 (например, КСВВГ)НШВИ
Контроллер – внешние устройства(по интерфейсу Wiegand)20 м**Витая пара не ниже пятой категории с сечением проводов не менее 0,2 мм2НШВИ
Контроллер – внешние устройства (по интерфейсу RS-485)1200 мКабель промышленного интерфейса RS-485 с сечением не менее 0,4 мм2НШВИ

* Длина линии связи может быть увеличена или уменьшена относительно рекомендуемых значений в зависимости от условий монтажа и эксплуатации.

** Возможна реализация линии связи длиной до 100 метров при использовании витой пары FTP (F/UTP) с заземленным экраном и сечением проводов не менее 0,2 мм2.

Порядок монтажа

При монтаже и подключении учитывайте ограничения ниже.

Рекомендации по количеству устройств в линии RS-485 (OSDP):

  1. Максимальное количество устройств, подключаемых к контроллеру по интерфейсу RS-485 (OSDP), составляет 62. На каждой из двух линий RS-485 (OSDP) может находится до 32 устройств, одно из которых — сам контроллер, а остальные 31 — ведомые устройства (RFID-считыватели и/или релейные модули).

  2. Предельное количество ведомых устройств BioSmart на одной линии RS-485 (OSDP) зависит от даты их производства. Для устройств, выпущенных:

    • до 1 ноября 2025 г.: не более 15 устройств;

    • после 1 ноября 2025 г.: не более 31 устройства.

  3. При увеличении количества ведомых устройств на линии RS-485 (OSDP) производительность системы может снижаться. При максимальной загрузке линии (31 устройство) время считывания RFID-карты составляет в среднем 0,5 секунды (максимальная задержка не более 1 секунды).

Монтаж контроллера BioSmart UniPass Pro 2 на плоскость

Для монтажа выполните действия:

  1. Распакуйте коробку и проверьте комплектность контроллера.
  2. Определите место установки контроллера.

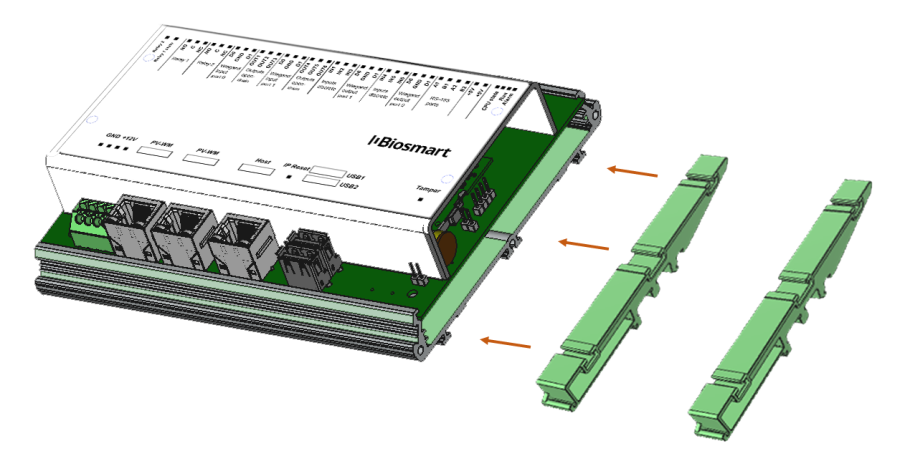

  3. Вставьте фланцы из комплекта в боковые разъемы на корпусе контроллера как показано на рисунке ниже.
  4. Разметьте места крепления, проложите кабели.
  5. Закрепите корпус контроллера на установочной поверхности с помощью крепежа, входящего в комплект поставки.
  6. Подключите к контроллеру внешние устройства.

Монтаж контроллера BioSmart UniPass Pro 2 на DIN-рейку

Для монтажа выполните действия:

  1. Распакуйте коробку и проверьте комплектность контроллера.
  2. Определите место установки контроллера.
  3. Снимите одну из боковых панелей с корпуса контроллера как показано на рисунке ниже.
  4. Установите элементы крепления в направляющие на тыльной стороне корпуса как показано на рисунке ниже.
  5. После установки элементов крепления, вновь закрепите боковую панель.
  6. Для монтажа на DIN-рейку верхний зажим поставьте на край рейки (1) и прижмите нижний (2) до щелчка как показано на рисунке ниже.
  7. Подключите к контроллеру внешние устройства.

Монтаж контроллера BioSmart UniPass Pro 2-EX

Для монтажа выполните следующие действия:

  1. Определите место монтажа контроллера и установите крепления.
  2. Проложите кабели таким образом, чтобы они могли быть свободно заведены в корпус контроллера через специальные отверстия.
  3. Закрепите корпус контроллера.
  4. Вставьте кабели в отверстия в корпусе контроллера. Для ввода кабелей в корпусе контроллера предусмотрено одно отверстие на задней стороне корпуса и отверстия на боковой стороне. Для использования отверстий на боковой стороне удалите заглушки.
  5. Подключите к контроллеру внешние устройства.
