Меры безопасности
| Перед началом монтажа прочитайте указанные ниже правила! |
- Не производите монтаж, пусконаладочные работы контроллера при грозе ввиду опасности поражения электрическим током при грозовых разрядах от наводок на линии связи.
- Контроллер должен эксплуатироваться с устройством молниезащиты.
- Не устанавливайте контроллер во взрывоопасных помещениях или иных местах, в которых возникновение разрядов статического электричества или искр может стать источником возгорания.
- Все работы по монтажу и подключению контроллера выполняйте только при отключенном напряжении электропитания во избежание поражения электрическим током.
- Убедитесь в отсутствии механических повреждений контроллера.
- Любые удлинения кабелей производите методом пайки либо обжимки.
| Не допускается производить удлинение методом скрутки! |
Рекомендации
- Устанавливайте контроллер в месте, удобном для эксплуатации.
- Не устанавливайте контроллер и не прокладывайте подключаемые к нему кабели вблизи источников электромагнитных помех.
- Пересечение сигнальных кабелей с силовыми выполняйте под прямым углом.
- Установите наконечники на все подключаемые кабели.
В таблице приведены рекомендуемые максимальные длины линий связи, типы кабелей и наконечников.
| Кабельное соединение | Рекомендуемая максимальная длина* | Тип кабеля | Тип наконечника |
|---|
| Сетевое устройство – контроллер (по интерфейсу Ethernet) | 100 м | Четыре витые пары не ниже пятой категории | 8P8C |
| Источник питания – контроллер UniPass Pro 2 | 5 м | Кабель ШВВП сечением 1 мм2 | НШВИ |
| Контроллер – электрозамок | 20 м | Тип и сечение кабеля зависят от мощности замка. Рекомендуется сечение не менее 2х1 мм2 | НШВИ |
| Контроллер – считыватель BioSmart PalmJet 2 (по интерфейсу Ethernet) | 100 м | Четыре витые пары не ниже пятой категории | НШВИ |
| Контроллер (дискретные входы) – внешние устройства (кнопки, датчики) | 10 м | Сигнальные кабели сечением от 0,2 мм2 (например, КСВВГ) | НШВИ |
| Контроллер (дискретные выходы) – внешние устройства (нагрузка) | 10 м | Сигнальные кабели сечением от 0,2 мм2 (например, КСВВГ) | НШВИ |
| Контроллер – внешние устройства(по интерфейсу Wiegand) | 20 м** | Витая пара не ниже пятой категории с сечением проводов не менее 0,2 мм2 | НШВИ |
| Контроллер – внешние устройства (по интерфейсу RS-485) | 500 м | Кабель промышленного интерфейса RS-485 с сечением не менее 0,4 мм2 | НШВИ |
* Длина линии связи может быть увеличена или уменьшена относительно рекомендуемых значений в зависимости от условий монтажа и эксплуатации. ** Возможна реализация линии связи длиной до 100 метров при использовании витой пары FTP (F/UTP) с заземленным экраном и сечением проводов не менее 0,2 мм2. |
Порядок монтажа
Монтаж контроллера на плоскость
Для монтажа на плоскость выполните действия:
- Распакуйте коробку и проверьте комплектность контроллера.
- Определите место установки контроллера.

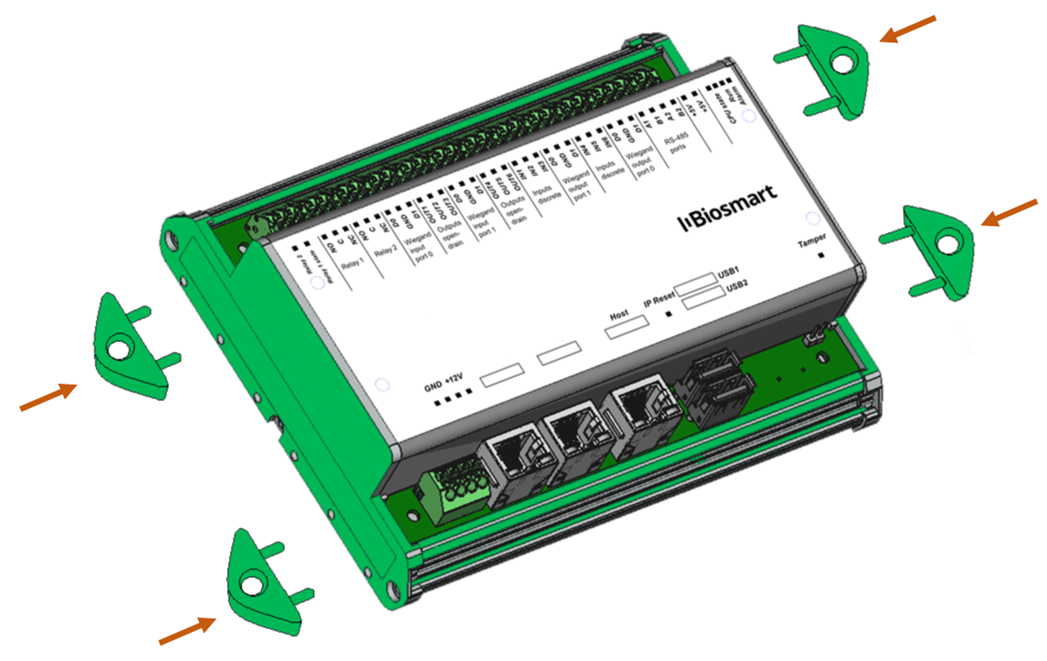

- Вставьте фланцы из комплекта в боковые разъемы на корпусе контроллера как показано на рисунке ниже.
- Разметьте места крепления, проложите кабели.
- Закрепите корпус контроллера на установочной поверхности с помощью крепежа, входящего в комплект поставки.
- Подключите к контроллеру внешние устройства.
Монтаж контроллера на DIN-рейку
Для монтажа на DIN-рейку выполните действия:
- Распакуйте коробку и проверьте комплектность контроллера.
- Определите место установки контроллера.

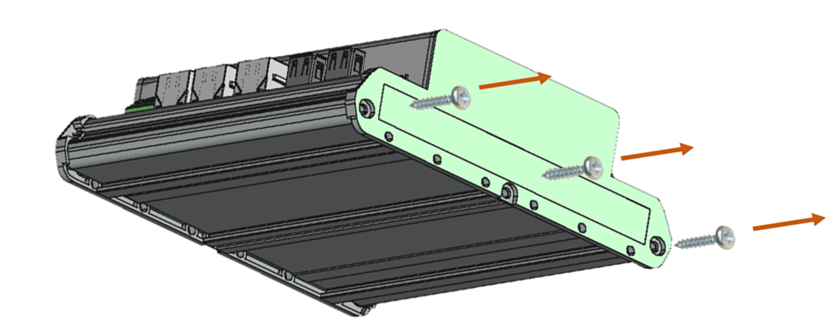

- Снимите одну из боковых панелей с корпуса контроллера как показано на рисунке ниже.

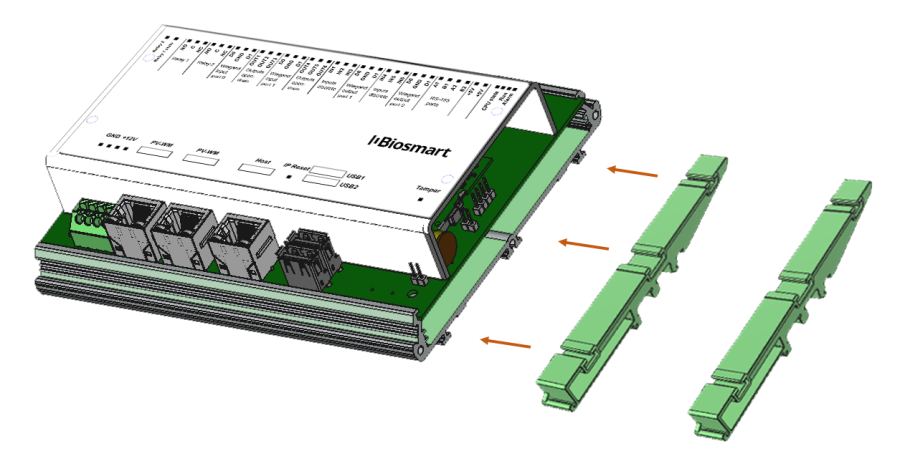

- Установите элементы крепления в направляющие на тыльной стороне корпуса как показано на рисунке ниже.
- После установки элементов крепления, вновь закрепите боковую панель.

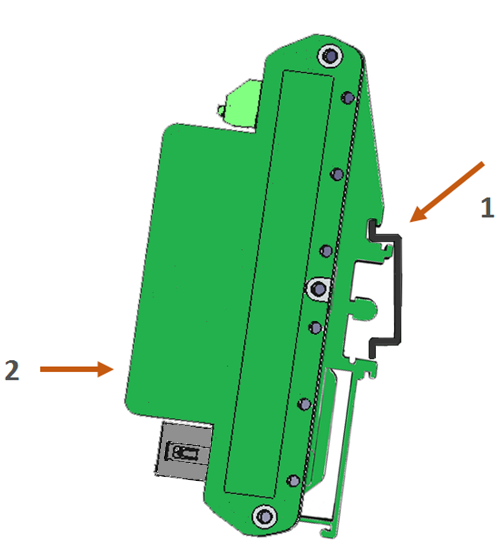

- Для монтажа на DIN-рейку верхний зажим поставьте на край рейки (1) и прижмите нижний (2) до щелчка как показано на рисунке ниже.
- Подключите к контроллеру внешние устройства.
