В разделе описан минимальный необходимый перечень настроек, которые следует выполнить для начала работы с контроллером (с подключенным считывателем). Приступать к настройке контроллера следует после его монтажа и подключения.
Выполните настройку в следующем порядке:

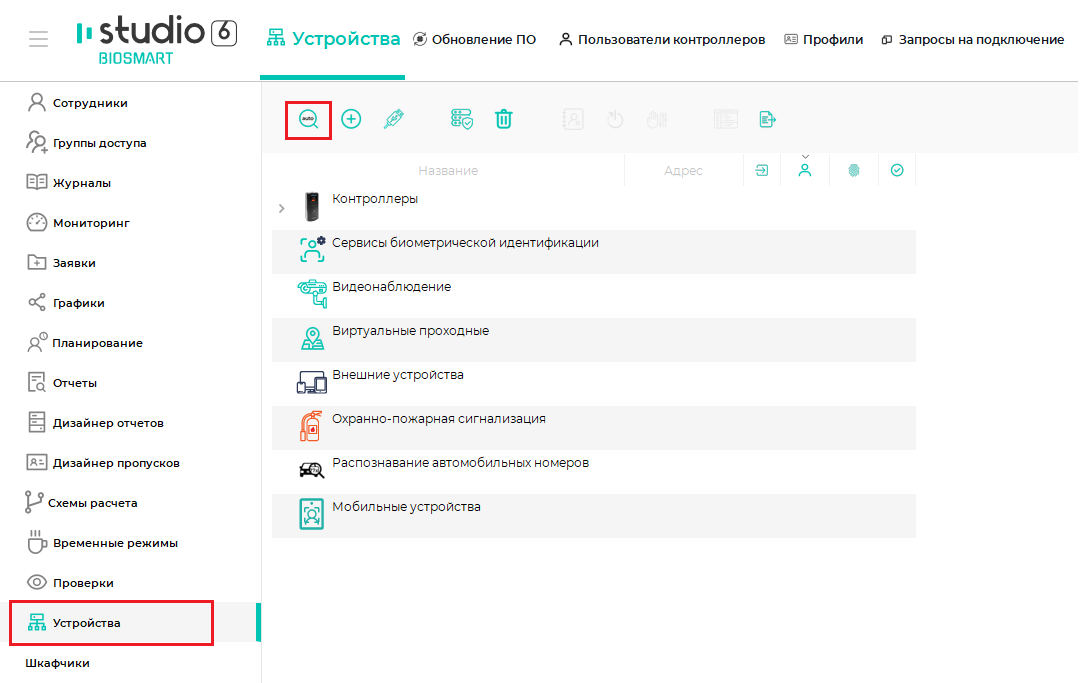

В ПО Biosmart-Studio v6 в разделе Устройства нажмите кнопку Автопоиск.
В списке найденных устройств найдите контроллер по серийному номеру, заполните чекбокс и нажмите Подтвердить.

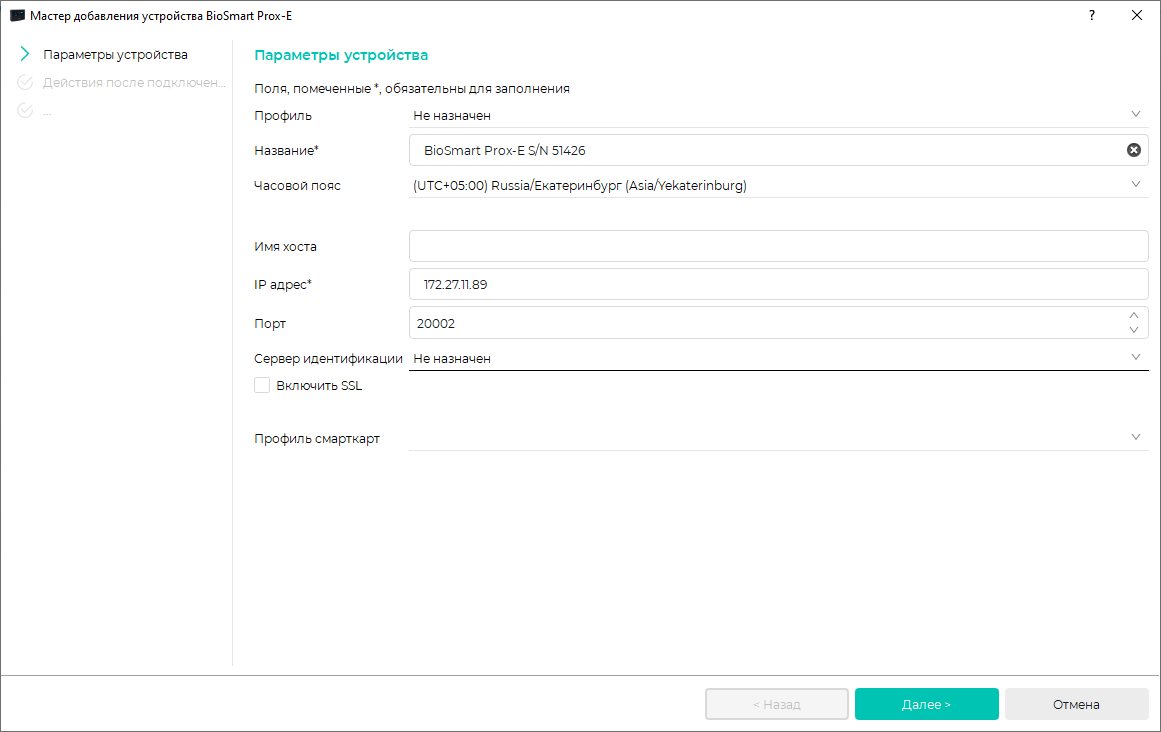

В окне Мастер добавления устройства нажмите Далее (при необходимости изменить настройки можно будет позже).

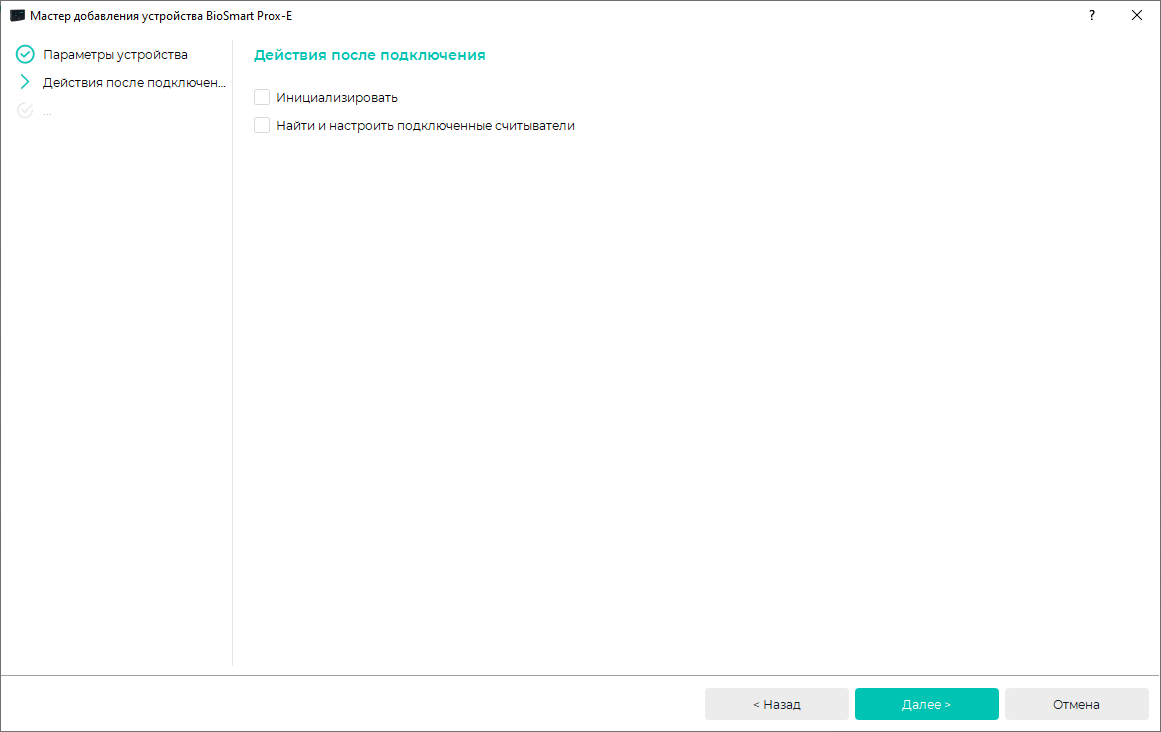

Настройки в окнах Действия после подключения, Доступ, Полномочия и Пользователи контроллеров можно выполнить позже. Нажмите Далее.

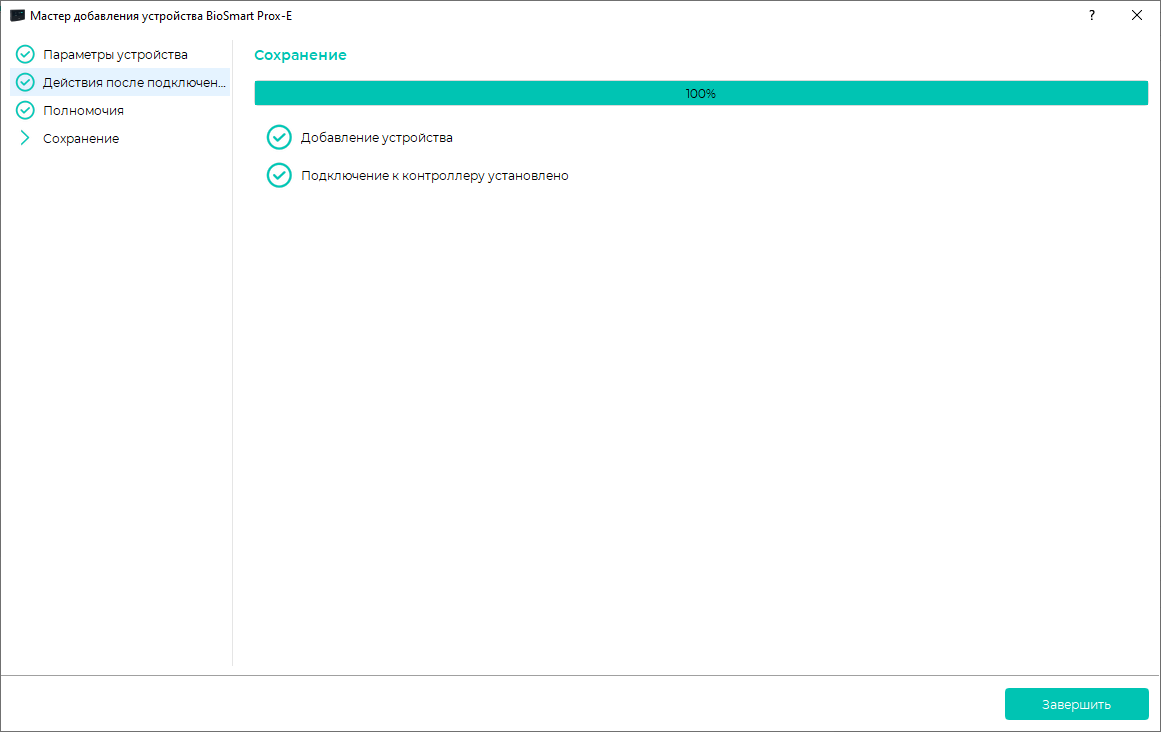

В окне Сохранение дождитесь добавления и подключения контроллера и нажмите Завершить.
После успешного добавления контроллер будет показан в списке устройств.
На предприятии-изготовителе контроллеру назначается IP-адрес 172.25.110.71.
Для начала работы с контроллером, установите сетевые настройки контроллера в соответствии с настройками используемой сети. Смените IP-адрес контроллера из подсети контроллера, для этого временно измените настройки сетевого адаптера компьютера, на котором установлено ПО Biosmart-Studio v6.
Для изменения настроек сетевого адаптера компьютера выполните следующие действия:

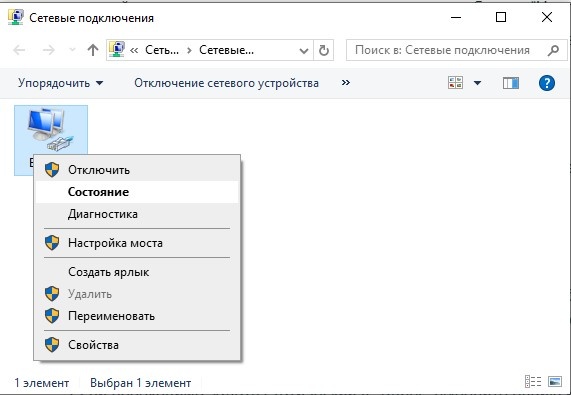

- В окне Сетевые подключения нажмите правой кнопкой мыши на Ethernet и выберите пункт Состояние.

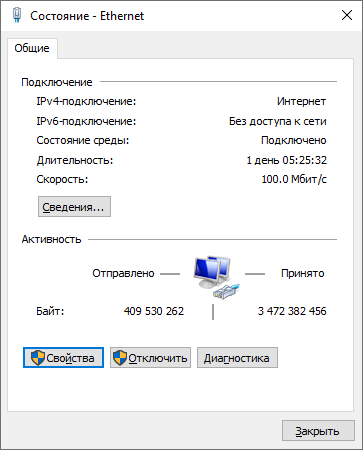

- В открывшемся окне Состояние - Ethernet нажмите на кнопку Сведения.

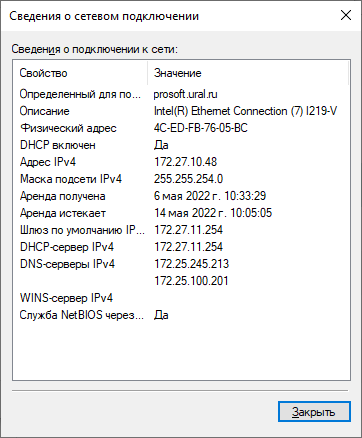

- Информация в окне Сведения о сетевом подключении в дальнейшем будет использоваться при выполнении настроек.
- Закройте окно Сведения о сетевом подключении и в окне Состояние - Ethernet нажмите на кнопку Свойства.

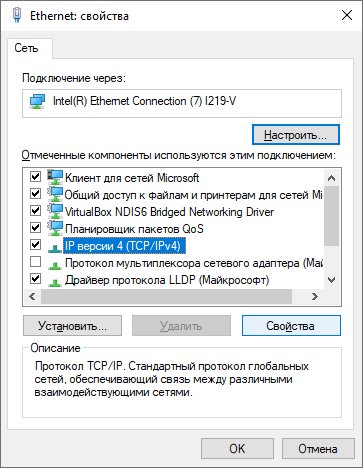

- Выберите компонент IP версии 4 (TCP/IPv4) и нажмите кнопку Свойства.

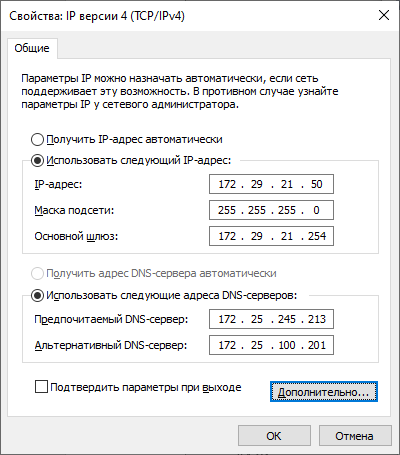

- Заполните поля, предварительно выбрав опции Использовать следующий IP-адрес и Использовать следующие адреса DNS-серверов.
- Нажмите кнопку Дополнительно.

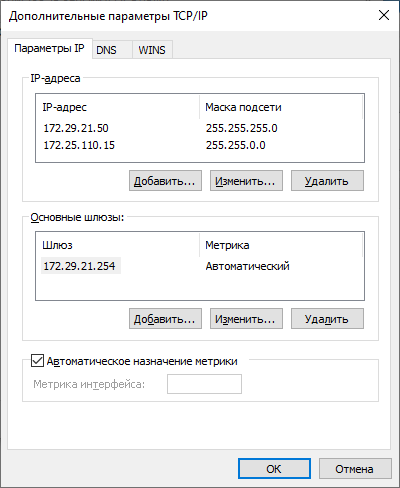

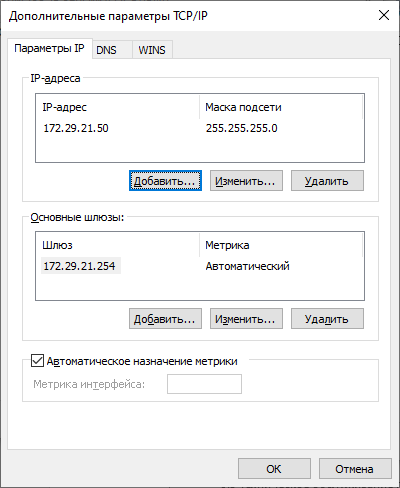

В окне Дополнительные параметры TCP/IP нажмите Добавить.

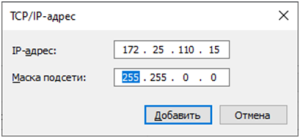

- В окне TCP/IP-адрес укажите IP-адрес из подсети контроллера, но не совпадающий с IP-адресом контроллера.
- Нажмите Добавить.
В окне Дополнительные параметры TCP/IP нажмите ОК.
После этого смените IP-адрес контроллера. Для этого:
Нажмите кнопку Свойства в ПО Biosmart-Studio v6 и измените сетевые параметры контроллера в соответствии с настройками сети, в которой он будет использоваться.
Нажмите Сохранить.
Верните сетевые настройки компьютера в исходное состояние.
Если IP-адрес контроллера неизвестен, то можно узнать его, выполнив автоматический поиск в ПО Biosmart-Studio v6, или сбросить на IP-адрес по умолчанию с помощью перемычки IPRST на плате контроллера (см. раздел Сброс сетевых параметров контроллера).
Для добавления подключенных RFID-считывателей, релейных модулей выберите контроллер и нажмите кнопку Управление считывателями.
В окне Мастер управления считывателями нажмите кнопку Найти. Отобразится список всех доступных для подключения устройств.
Выберите устройства и нажмите кнопку Добавить, затем Завершить.
В ПО Biosmart-Studio v6 в разделе Группы доступа выберите группу доступа, считыватель и нажмите Сохранить.
После назначения группы доступа в строках с названиями контроллера и считывателя будет показано количество сотрудников, которым предоставлен доступ с помощью контроллера и считывателя.
