Подключение контроллера BioSmart Prox-E (EX)

В разделе приведены основные схемы подключения.

К подключению контроллера BioSmart Prox-E-EX допускаются лица, изучившие настоящее руководство по эксплуатации и имеющие группу по электробезопасности не ниже III с допуском на работу с электроустановками до 1000 В.

Все работы по подключению контроллера выполняйте только при отключенном напряжении электропитания во избежание поражения электрическим током!

Подключение питания контроллеров

Подключение питания контроллера BioSmart Prox-E

Контроллер подключается к источнику питания в соответствии со схемой ниже.

Подключение питания контроллера BioSmart Prox-E-EX

Если контроллер BioSmart Prox-E-EX эксплуатируется вместе с аккумуляторной батареей, то сначала подключите аккумуляторную батарею к блоку питания, а потом подключите блок питания к сети.

Красный провод подключается к контакту "+" аккумуляторной батареи. Черный провод подключается к контакту "-" аккумуляторной батареи.

Рекомендуемый тип аккумулятора: 1207 (12 В, 7 А·ч). Батарея не входит в комплект поставки.

Блок питания подключается к сети в соответствии со схемой ниже.

Подключение к сети Ethernet

Контроллер подключается к сети Ethernet в соответствии со схемой ниже.

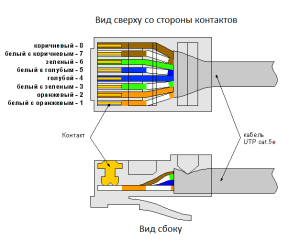

Обжимку наконечника кабеля нужно производить по стандарту TIA/EIA-568-B, согласно рисунку ниже.

Подключение к контроллеру считывателей по интерфейсу RS-485

Считыватели BioSmart Mini-O, BioSmart Mini-E, BioSmart BS-RD, BioSmart WR‑10 подключаются к контроллеру по интерфейсу RS-485 как показано на схеме ниже. Линии RD+ и RD- должны быть перевиты между собой.

Общие провода устройств (GND), подключенных по интерфейсу RS-485, должны быть соединены. В противном случае возможна потеря работоспособности устройств или потеря связи между ними.

К одному контроллеру по интерфейсу RS-485 можно подключить не более 4 считывателей BioSmart. Подключение выполняется по топологии "шина". Каждый считыватель должен иметь собственный адрес в сети RS-485.

Если длина линии связи RS-485 между контроллером и считывателем превышает 100 метров, то на обоих концах линии связи необходимо подключить терминальные резисторы. Контроллер уже оборудован встроенным терминальным резистором. Подключение встроенного терминального резистора считывателя уточняется в документации на считыватель.

Установка адреса считывателя и подключение терминального резистора описаны в руководстве по эксплуатации на соответствующий считыватель.

Подключение электрозамков к контроллеру

Контроллер может управлять электромагнитными и электромеханическими замками.

Для защиты встроенного реле от обратного тока, возникающего в цепи при срабатывании замка, необходимо установить шунтирующий диод в соответствии со схемами. Рекомендуется использовать диод типа 1N4007 (входит в комплект поставки) или аналогичный.

Питание электрозамков должно осуществляться от внешнего источника напряжения.
Не рекомендуется использовать один и тот же источник питания для подключения замка и контроллера!

При подключении электрозамка с внешним источником питания следует учитывать электрические параметры встроенного реле контроллера, указанные в технических характеристиках.

Подключение электромагнитного замка

Электромагнитный замок с внешним питанием подключается к реле 1 (контакты C1, NC1) или реле 2 (контакты C2, NC2) контроллера в соответствии со схемой ниже.

Убедитесь, что перемычка К4 (К5) снята! При снятой перемычке на контакты управляющего реле не подается напряжение от источника питания контроллера.

Электромагнитный замок без внешнего питания подключается к реле 1 (контакты C1, NC1) или реле 2 (контакты C2, NC2) в соответствии со схемой ниже.

Убедитесь, что перемычка К4 (К5) установлена! При установленной перемычке на контакты управляющего реле подается напряжение от источника питания контроллера.

Подключение электромеханического замка

Электромеханический замок с внешним питанием подключается к реле 1 (контакты C1 и NO1) или реле 2 (контакты C2 и NO2) контроллера в соответствии со схемой ниже.

Убедитесь, что перемычка К4 (К5) снята! При снятой перемычке на контакты управляющего реле не подается напряжение от источника питания контроллера.

Электромеханический замок без внешнего питания подключается к реле 1 (контакт NO1) или реле 2 (контакт NO2) и контакту GND в соответствии со схемой ниже.

Убедитесь, что перемычка К4 (К5) установлена! При установленной перемычке на контакты управляющего реле подается напряжение от источника питания контроллера.

Подключение кнопок и датчиков к Prox-E (EX)

Кнопка или датчик прохода подключаются к любому из шести дискретных входов контроллера (IN1...6). На схеме показан пример схемы подключения кнопки и датчика прохода с выходами типа "сухой контакт".

Ниже показан пример схемы подключения датчика прохода с выходом типа "открытый коллектор".

К контроллеру BioSmart Prox-E-EX могут быть подключены:

датчик вскрытия корпуса (металлической крышки);
датчик наличия питания;
датчик разряда батареи.

При подключении на вход контроллера датчика с открытым коллекторным выходом, необходимо установить резистор номиналом 470 Ом между контактами IN и IN+. Резистор в комплект поставки не входит.

Подключение считывателей карт по интерфейсу Wiegand

RFID-считыватель подключается к контроллеру по интерфейсу Wiegand в соответствии со схемой ниже. Линии данных WI00 и WI01 должны быть попарно перевиты с линией GND.

К одному контроллеру по интерфейсу Wiegand можно подключить не более 2 считывателей. Второй считыватель подключается аналогично к разъемам VC1, GND, WI10, WI11.

При подключении считывателей сторонних производителей обязательно ознакомьтесь с рекомендациями и схемами подключения в соответствующих руководствах.

Для управления звуковыми и световыми сигналами сторонних считывателей используйте выходы SP0 (SP1), L_G0 (L_G1), L_R0 (L_R1) контроллера.
