Инструкция решает проблему отсутствия связи между блоком управления реле BioSmart и контроллером BioSmart 4.
Проблема
Отсутствует связь между контроллером BioSmart 4 и блоком управления реле (БУР) BioSmart. При этом на блоке управления реле горит красный светодиод Alarm.
Решение
Связь между устройствами осуществляется по интерфейсу RS-485. Ниже перечислены основные причины, по которым она может отсутствовать.
- Неисправность цепи RS-485. Обрыв кабеля или плохой контакт в клеммных соединениях устройств. Проверьте целостность кабеля и надежность фиксации проводов в клеммах контроллера BioSmart 4 (+BUR, -BUR) и БУР BioSmart (+485, -485).
- Неправильно выполнено подключение контроллера BioSmart 4 к БУР по интерфейсу RS-485. Проверьте, что клемма +BUR соединена с +485, клемма -BUR соединена с -485.
Адреса контроллера BioSmart 4 к БУР не согласованы в линии связи RS-485. Адреса выставляется движковыми переключателями на контроллере BioSmart 4 и БУР BioSmart. Проверьте соответствие согласно таблицам ниже.
Настройка адреса контроллера BioSmart 4 (переключатели К2)Адрес Двоичный код Положение переключателей К2 0 00
1 01
3 10
3 11
Положение переключателей БУР при работе с разным количеством контроллеров BioSmart 4
Число контроллеров
Положение переключателя 1
Положение переключателя 2
Положение переключателя 3
1
OFF
OFF
OFF
2
OFF
ON
OFF
3
ON
ON
OFF
4
OFF
OFF
ON

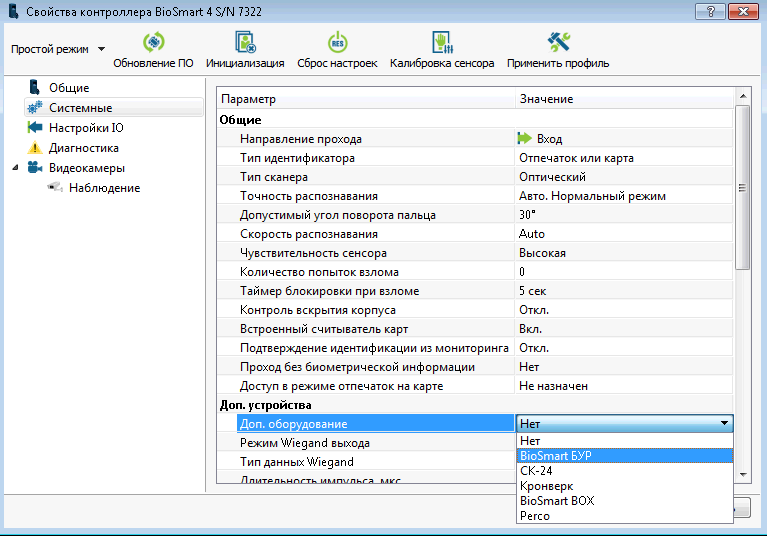

- Связь с БУР не включена в настройках контроллера BioSmart4 в ПО Biosmart-studio v5. (Вкладка "Устройства". Раздел "Системные" свойств контроллера, подраздел Доп.устройства-Доп.оборудование). Проверьте, что выбран BioSmart БУР).
