Подключение устройств к терминалу выполняется только при отключенном напряжении питания!
4.1. Подключение питания
Электропитание терминала может осуществляться тремя способами:
- от источника питания с параметрами DC 12 В 0,4 А через клеммы +12V и GND
- от источника PoE IEEE 802.3af class 3 через разъём Ethernet
- от источника питания DC 12В через штырьковый разъем DC IN
Ниже показана схема подключения питания от внешнего источника через клеммы +12V и GND.
4.2. Подключение к сети Ethernet
Подключение к сети Ethernet выполняется через разъём Ethernet. Обжимку наконечника кабеля нужно производить по стандарту TIA/EIA-568-B.
4.3. Подключение электрозамка к плате терминала
Терминал может управлять электромагнитными или электромеханическими замками.
Не рекомендуется использовать один и тот же источник питания для подключения замка и терминала.
При подключении электромагнитного замка необходимо настроить инверсию реле в свойствах терминала в ПО Biosmart-Studio v6 (см. п.8.2 Вкладка Системные).

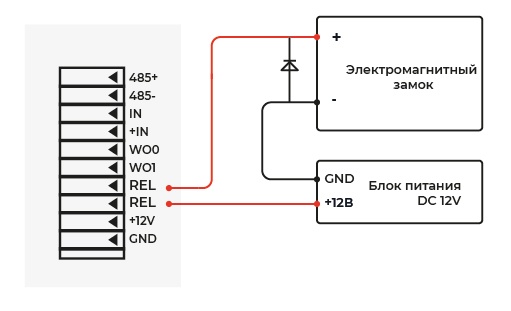

Электрозамок подключается к контактам REL терминала в соответствии со схемой:

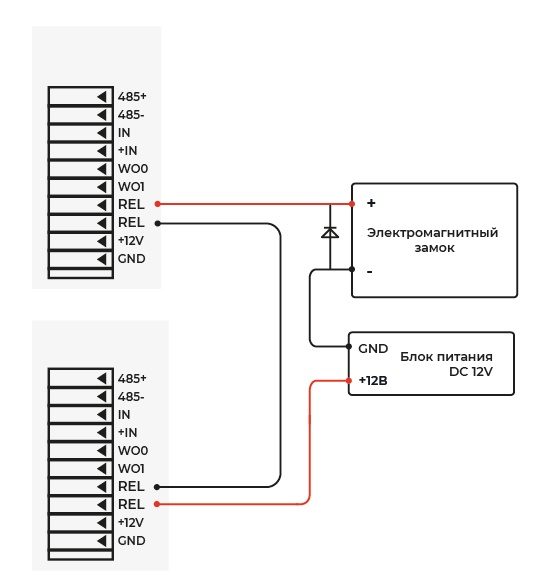

Подключение электромагнитного замка к двум терминалам (с включенной инверсией реле) выполняется в соответствии со схемой:

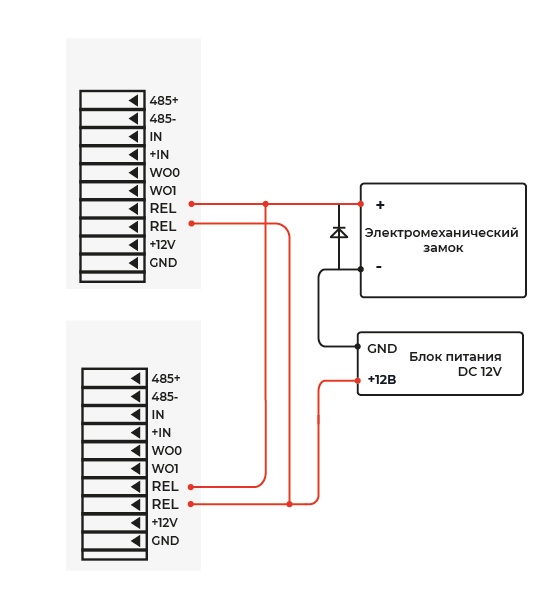

Подключение электромеханического замка к двум терминалам выполняется в соответствии со схемой:
4.4. Подключение электрозамка с помощью БУР BioSmart
Для подключения БУР BioSmart используются контакты 485+ и 485-.

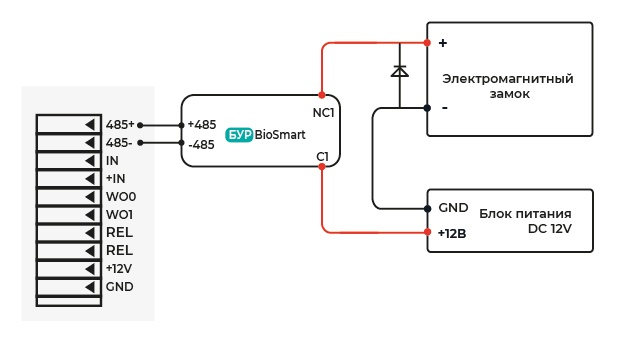

Электромагнитный замок подключается через контакты NC и С БУР BioSmart в соответствии со схемой:

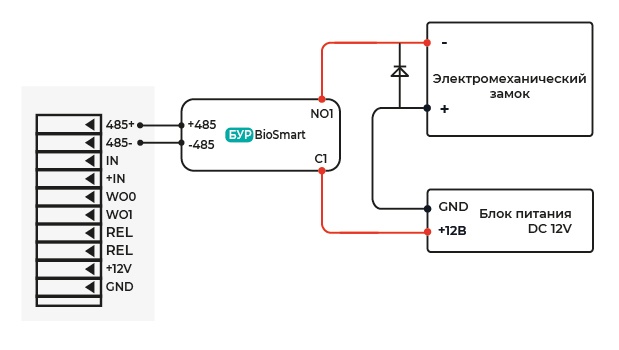

Электромеханический замок подключается через контакты NO и С БУР BioSmart в соответствии со схемой:
При использовании предложенных схем на БУР BioSmart должна быть снята перемычка X3 (X4), все три адресных переключателя должны находиться в положении Off.
Для получения дополнительной информации о подключении питания, электрозамков, кнопок и датчиков прохода к БУР BioSmart обратитесь к руководству по эксплуатации БУР BioSmart, которое находится на сайте bio-smart.ru/support.
4.5. Подключение кнопки/датчика прохода
Кнопка или датчик прохода подключаются к контактам IN и +IN.
4.6. Подключение к стороннему контроллеру по интерфейсу Wiegand
Для подключения терминала к стороннему контроллеру используются контакты WO0 и WO1.
Линии данных должны быть попарно перевиты с линией GND. Линия GND у терминала и подключаемого устройства должна быть общей, либо должен использоваться общий источник питания 12 В.
