Подключение питания BioSmart 4

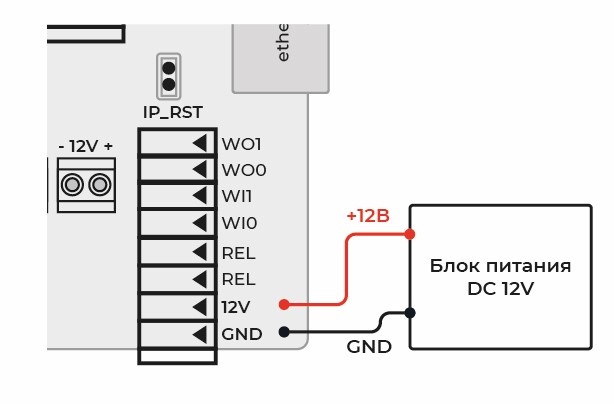

Подключение контроллера к источнику питания постоянного напряжения 12 В осуществляется в соответствии со схемой:
Подключение BioSmart 4 к сети Ethernet

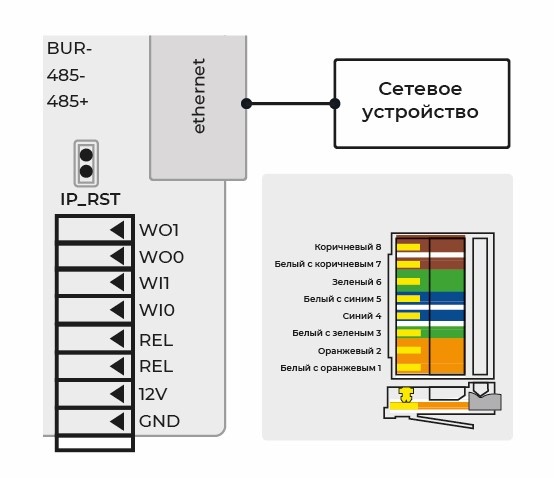

Подключение контроллера к сети Ethernet выполняется в соответствии со схемой:
Подключение электрозамков к BioSmart 4
Контроллер может управлять электромеханическим замком с помощью встроенного реле или с помощью Блока управления реле БУР BioSmart.
Управление электромагнитным замком может осуществляться только с помощью БУР BioSmart.
Питание электрозамков должно осуществляться от внешнего источника напряжения.
Не рекомендуется использовать один и тот же источник питания для подключения замка и контроллера!
Для защиты реле контроллера от обратного тока, возникающего в цепи при срабатывании замка, необходимо установить шунтирующий диод (VD1) в соответствии со схемами. Рекомендуется использовать диод типа 1N4002 (1А 100В, входит в комплект поставки) или аналогичный.
Подключение электромеханического замка

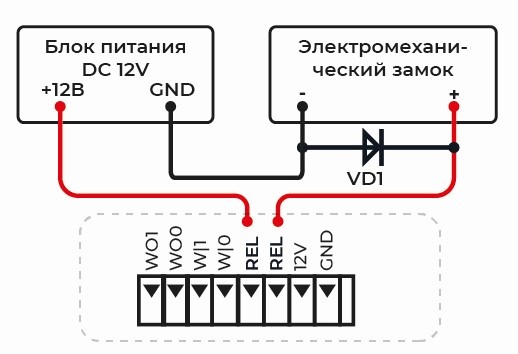

Подключение электромеханического замка к контроллеру показано на схеме:

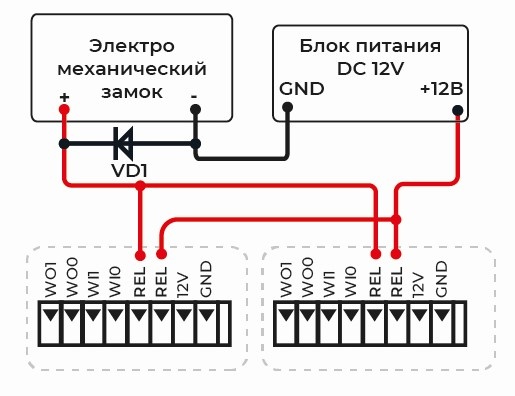

Подключение двух контроллеров к одному электромеханическому замку показано на схеме:

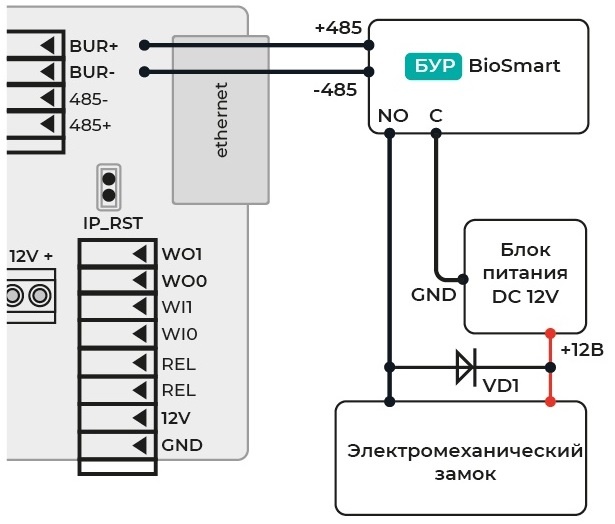

Подключение электромеханического замка с помощью БУР BioSmart
Подключение электромеханического замка с помощью БУР BioSmart показано на схеме:
Подключение электромагнитного замка с помощью БУР BioSmart

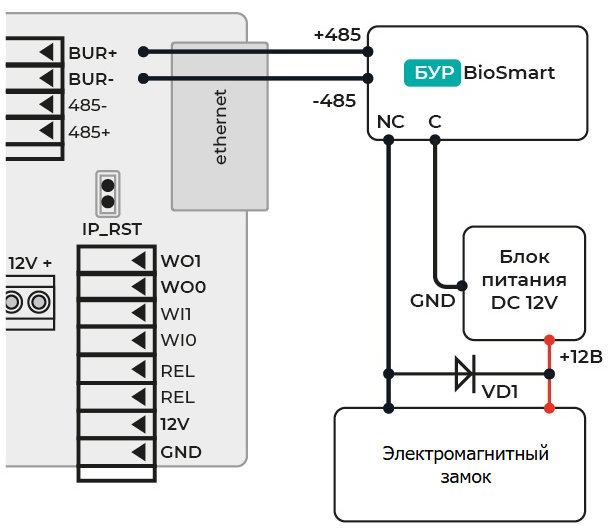

Электромагнитный замок подключается к контроллеру только через БУР BioSmart в соответствии со схемой:
Подключение BioSmart 4 к БУР BioSmart
К одному БУР BioSmart можно подключить не более четырех контроллеров. Подключение выполняется по топологии «шина».

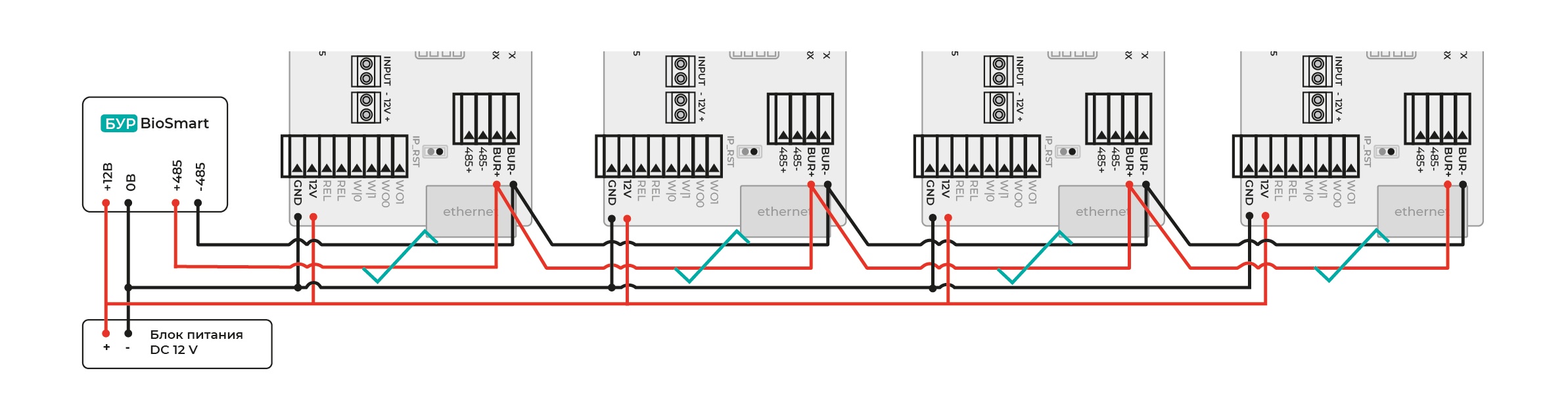

Ниже показан пример схемы подключения двух контроллеров к БУР BioSmart.
Общие провода устройств (GND), подключенных по интерфейсу RS-485, должны быть соединены. В противном случае возможна потеря работоспособности устройств или потеря связи между ними.
На контроллере, который замыкает линию связи RS-485, должен быть подключен встроенный терминальный резистор. Подключение терминального резистора выполняется с помощью первого движкового переключателя К1.
Каждый контроллер при работе с БУР BioSmart должен иметь уникальный адрес. Адреса контроллеров устанавливаются с помощью движковых переключателей К2. Соответствие адресов и положений движковых переключателей контроллера приведено в разделе Описание платы BioSmart 4.
При подключении к БУР BioSmart двух и более контроллеров необходимо установить движковые переключатели БУР BioSmart в соответствующие положения. Подключение и настройка БУР BioSmart описаны в Руководстве по эксплуатации БУР BioSmart.
Подключение кнопок и датчиков к BioSmart 4

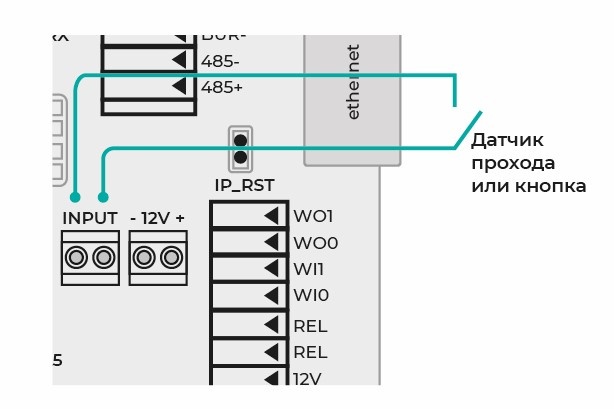

Датчик прохода или кнопка (например, кнопка выхода из помещения) подключается к дискретному входу контроллера как показано на схеме:
Если для организации контроля и управления доступом требуется совместное применение датчика прохода и кнопки выхода из помещения, то подключение осуществляется через Блок управления реле БУР BioSmart.

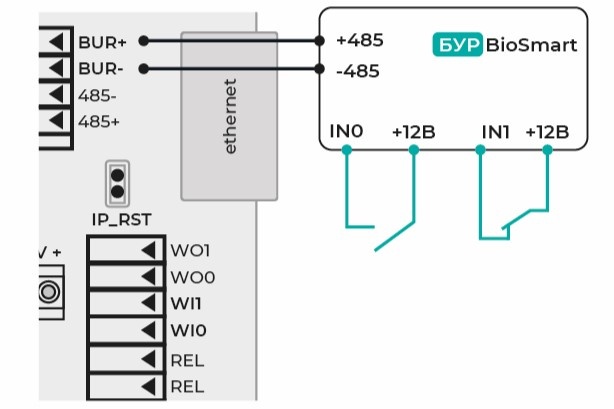

Пример подключения датчика прохода и кнопки с помощью БУР BioSmart показан на схеме:
Подключение BioSmart 4 к стороннему контроллеру по Wiegand

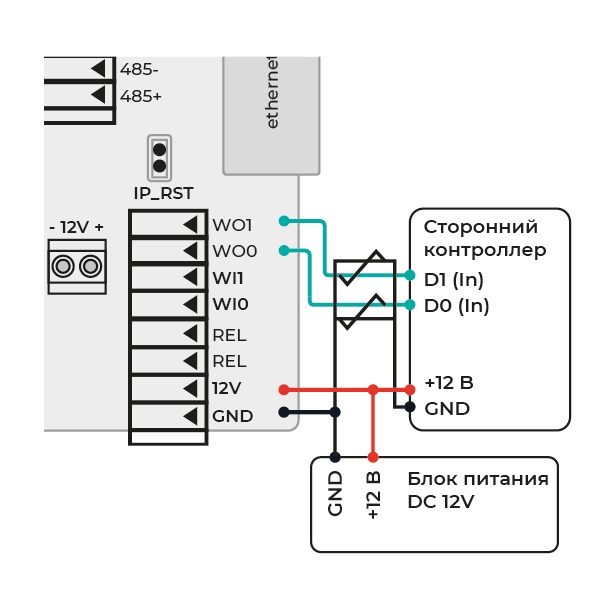

Подключение контроллера к сторонним контроллерам по интерфейсу Wiegand осуществляется в соответствии со схемой:
