Настройки BS-RD в ПО Biosmart-Studio

В разделе описаны настройки считывателя, доступные в ПО Biosmart-Studio.

Минимальный необходимый порядок действий для начала работы со считывателем см. в разделе Быстрый старт Руководстве по эксплуатации контроллеров BioSmart Prox-E, BioSmart Prox-E-EX.

Общая информация о настройках

Перед настройкой считывателя в ПО Biosmart-Studio должен быть добавлен контроллер и считыватель.

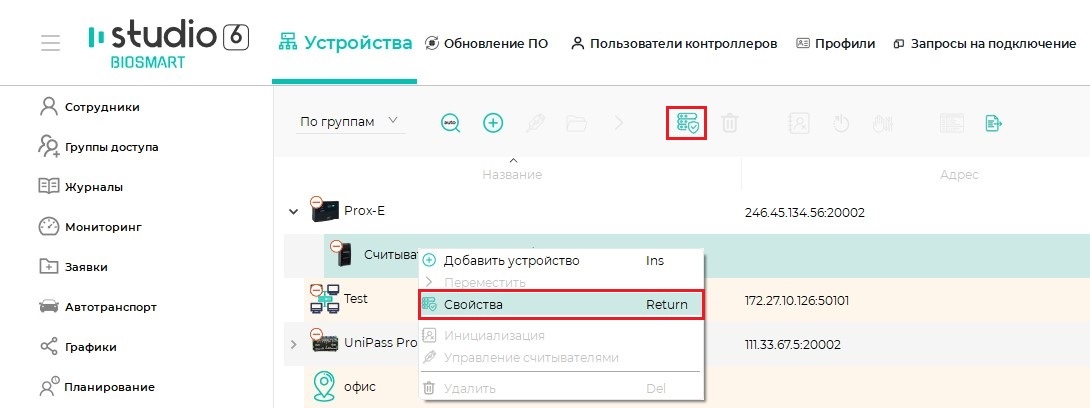

В разделе Устройства откройте окно свойств считывателя одним из следующих способов:

• дважды кликните левой кнопкой мыши на строке со считывателем;
• выделите считыватель и нажмите кнопку Свойства на панели инструментов (или горячую клавишу - Enter);
• нажмите на считыватель правой кнопкой мыши и в контекстном меню выберите пункт Свойства.

Откроется окно свойств считывателя.

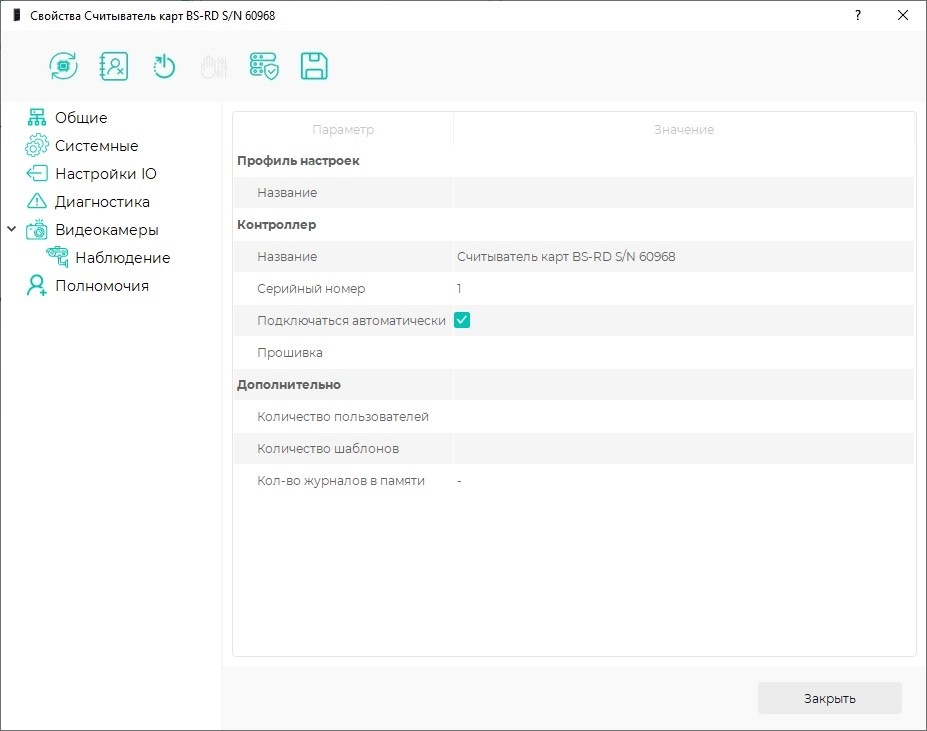

Вкладка Общие

Вкладка Общие предназначена для просмотра и настройки основных параметров считывателя.

Раздел Профиль настроек:

• Название – выбор профиля настроек считывателя.

Раздел Контроллер:

• Название – название считывателя в ПО Biosmart-Studio.
• Серийный номер – специальный номер считывателя, используемый контроллером. Заполняется автоматически, не редактируется.
• Подключаться автоматически – флаг, при установке которого сервер BioSmart будет автоматически подключаться к считывателю в случае возобновления связи со считывателем.
• Прошивка – версия встроенного ПО считывателя. Заполняется автоматически, не редактируется.

Раздел Дополнительно:

• Количество пользователей – количество сотрудников, которым назначен доступ с помощью считывателя. Заполняется автоматически, не редактируется.
• Количество шаблонов – применительно к считывателю не используется.
• Кол-во журналов в памяти – применительно к считывателю не используется.

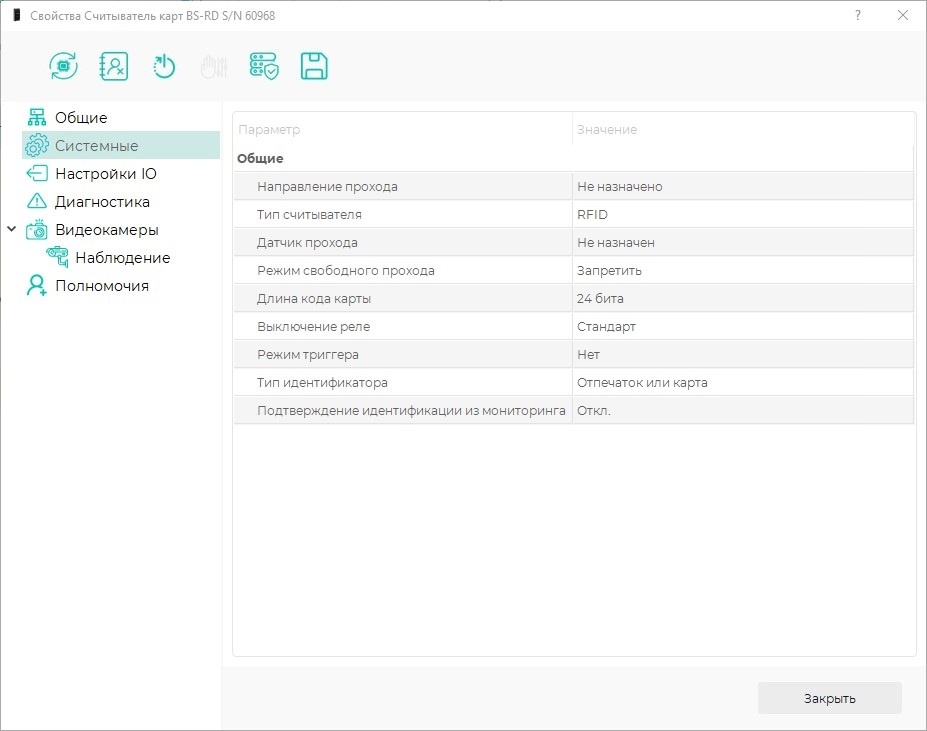

Вкладка Системные

Вкладка Системные предназначена для настройки параметров работы считывателя.

• Направление прохода  – направление движения сотрудника (Вход/Выход), которое будет автоматически записано в системе учёта рабочего времени при успешной идентификации сотрудника на считывателе.
• Тип считывателя  –  тип считывателя. Заполняется автоматически, не редактируется.
• Датчик прохода  – выбор дискретного входа контроллера или БУР BioSmart, к которому подключен датчик прохода. Срабатывание этого датчика подтверждает факт прохода сотрудника после успешной идентификации на считывателе.
• Режим свободного прохода  – параметр, при включении которого доступ предоставляется при поднесении к считывателю любой RFID-карты (вне зависимости от результатов идентификации и настроек доступа).
• Длина кода карты  – количество бит кода карты, которое будет использоваться при сравнении считанного кода с кодами в базе данных управляющего контроллера.
• Выключение реле – условие возврата реле управляющего контроллера в исходное состояние:
  - При открытии двери – реле возвращается в исходное состояние по переднему фронту сигнала датчика прохода (например, при начале проворачивания турникета)
  - При закрытии двери  – реле возвращается в исходное состояние по заднему фронту сигнала датчика прохода (например, после полного проворачивания турникета)
  - Стандарт – реле возвращается в исходное состояние по истечении времени, заданного в настройках IO считывателя.
• Режим триггера – параметр, позволяющий включить смену состояния реле (открыто/закрыто) управляющего контроллера при каждом событии «Идентификация успешна».
• Тип идентификатора – сценарий работы считывателя:
  - Отпечаток или карта – идентификация по RFID-картам.
  - Отпечаток или Карта Smart ID – идентификация по ID из защищённой области памяти RFID-карт.
• Подтверждение идентификации из мониторинга – параметр для включения режима работы, при котором после успешной идентификации сотрудника на считывателе требуется подтверждение доступа в ПО Biosmart-Studio в разделе Мониторинг (оператором или охранником).

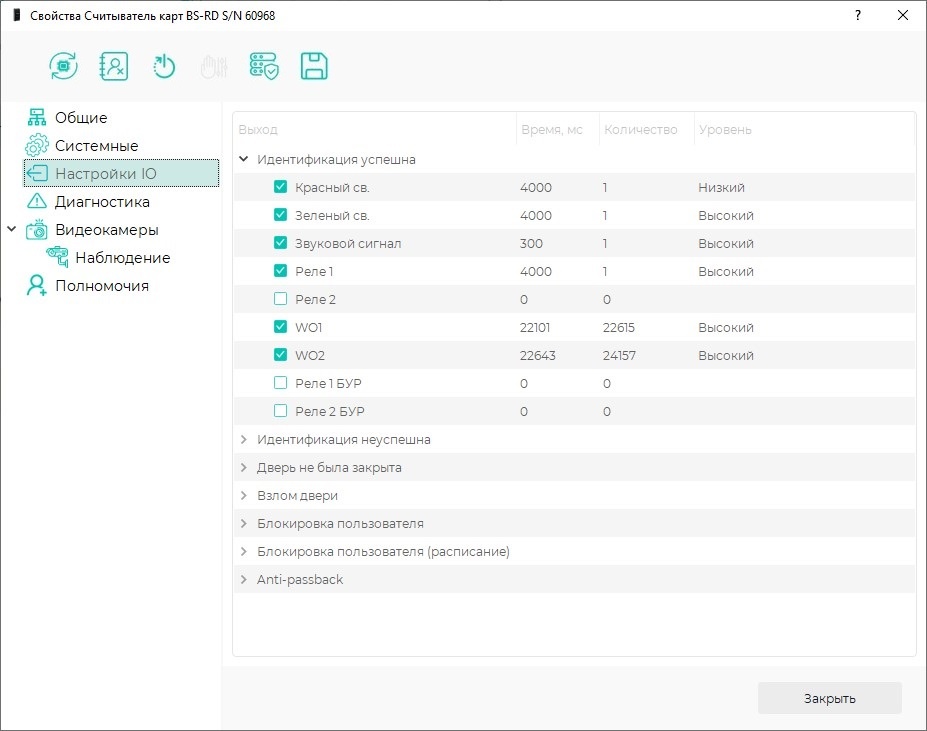

Вкладка Настройки IO

Вкладка предназначена для настройки реакции СКУД на события, связанные со считывателем.

Описание событий:

• Идентификация успешна – успешная идентификации на данном считывателе.
• Идентификация неуспешна – неуспешная идентификации на данном считывателе.
• Дверь не была закрыта – после штатного открытия двери, она не была закрыта, параметр используется при работе с датчиком прохода.
  Реакция на событие Дверь не была закрыта (например, звуковая и световая индикация), прекращается по закрытию двери. Любые попытки идентификации при открытой двери будут повторно запускать реакцию на событие Дверь не была закрыта.

• Взлом двери – срабатывание датчика прохода при отсутствии успешной идентификации на считывателе, параметр используется при работе с датчиком прохода.
• Блокировка пользователя – попытка идентификации сотрудника, доступ которому заблокирован.
• Блокировка пользователя (расписание) – попытка идентификации сотрудника, доступ которому заблокирован в соответствии с настройками временного режима.
• Anti-passback – запрет повторного прохода сотрудника через считыватель в одном направлении, параметр работает только при использовании Cервера биометрической идентификации BioSmart.

Описание реакций (ответных действий) на события:

• Красный св. – срабатывание красного светодиода считывателя.
• Зеленый св. – срабатывание зелёного светодиода считывателя.
• Звуковой сигнал – срабатывание звукового сигнала считывателя.
• Реле 1 – срабатывание реле 1 управляющего контроллера.
• Реле 2 – срабатывание реле 2 управляющего контроллера.
• WO1 – срабатывание дискретного выхода (контакт WO0) управляющего контроллера.
• WO2 – срабатывание дискретного выхода (контакт WO1) управляющего контроллера.
  В данном случае контакты Wiegand-выхода используются в качестве дискретных выходов. Значения настроек WO1 и WO2 учитываются только в том случае, если в свойствах управляющего контроллера не настроена передача данных через Wiegand-выход.
• Реле 1 БУР – срабатывание реле 1 БУР BioSmart, подключенного к управляющему контроллеру.
• Реле 2 БУР – срабатывание реле 2 БУР BioSmart, подключенного к управляющему контроллеру.

Для выбора сочетания ответных действий установите отметки в соответствующих чек-боксах.

Настраиваемые параметры:

• Время – время удержания в сработавшем состоянии, в миллисекундах.
• Количество – количество срабатываний.
• Уровень – уровень сигнала (состояние при срабатывании):
  - Высокий – включение
  - Низкий – выключение

Выбранный Уровень будет удерживаться в течение времени, заданного параметром Время, затем переключится на противоположный.
При установке параметру Время значения "0" выбранный Уровень будет удерживаться до прихода следующего события.

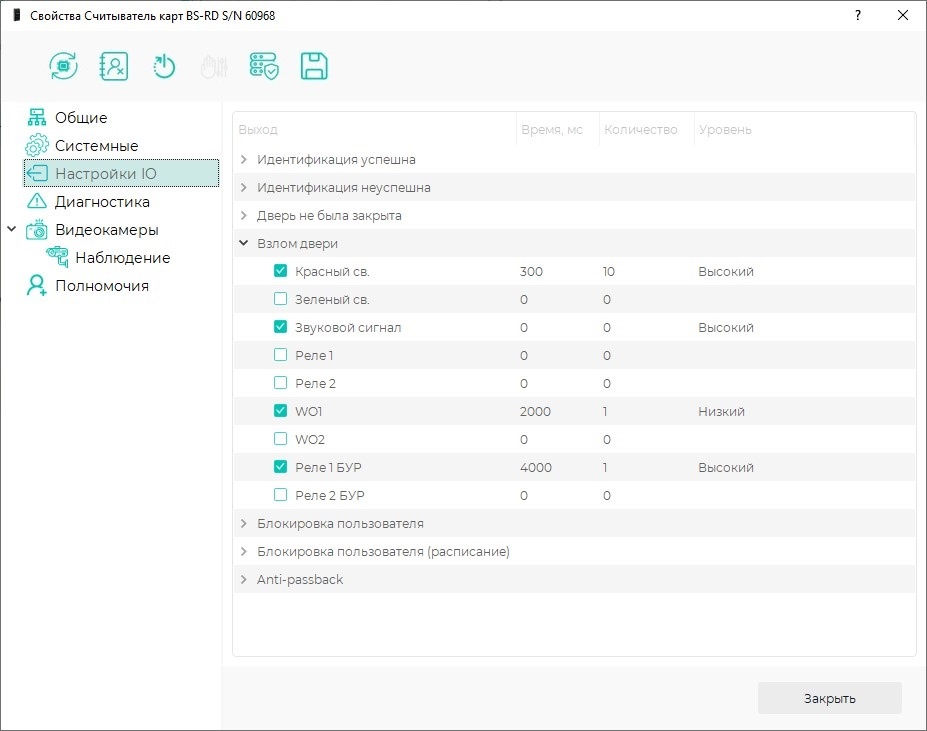

На рисунке ниже показан пример настройки реакции на событие Взлом двери.

В данном примере событие Взлом двери приведет к следующим реакциям:

• Красный светодиод включится 10 раз по 300 мс.
• Звуковой сигнал включится и будет оставаться включенным до прихода следующего события.
• Дискретный выход WO1 однократно сработает на 2000 мс.
• Реле 1 БУР BioSmart однократно сработает на 4000 мс.

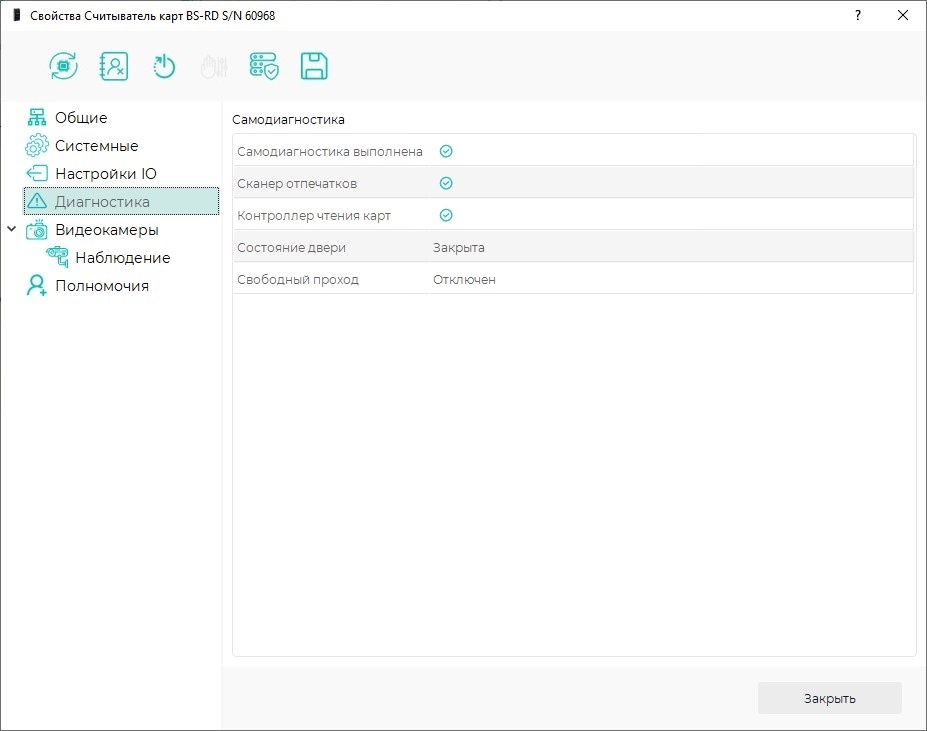

Вкладка Диагностика

Вкладка Диагностика предназначена для отображения статистических данных по связи считывателя с сервером BioSmart и результатов самодиагностики.

Раздел Самодиагностика отображает результаты самодиагностики аппаратных узлов считывателя. При положительном результате самодиагностики должны стоять значки.

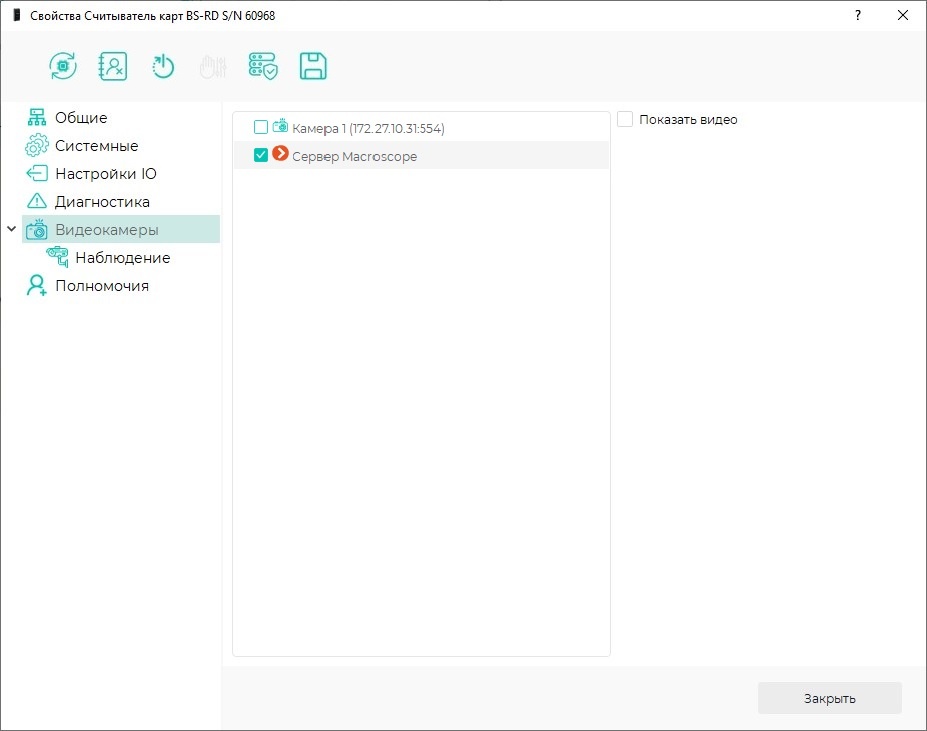

Вкладка Видеокамеры

На вкладке можно выбрать сервер видеонаблюдения и камеру. Видеофрагменты с выбранной камеры будут привязаны к событиям идентификации на считывателе. Фрагменты видео можно просматривать в разделе Журналы ПО Biosmart-Studio.

Привязка камер к считывателю реализована только для серверов видеонаблюдения и не работает с IP-камерами.

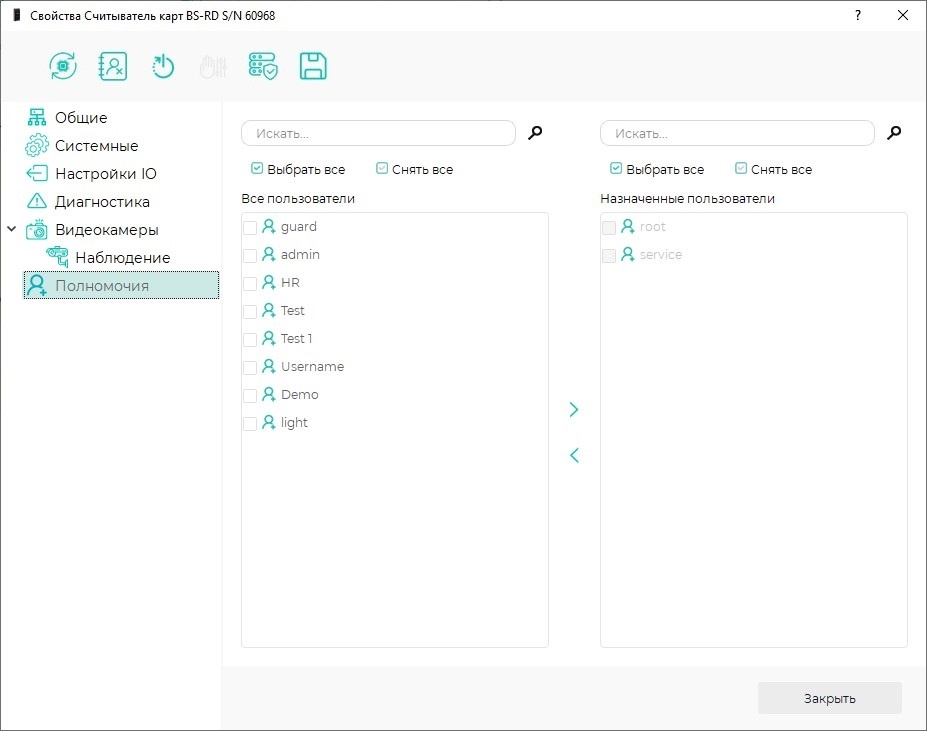

Вкладка Полномочия

На вкладке Полномочия можно выбрать пользователей, которым будут доступны настройки считывателя в ПО Biosmart-Studio.
