Микроконтроллер, установленный на плате CLB, обрабатывает поступающие команды (отслеживает состояние контактов Unlock A, Stop, Unlock B и Fire Alarm), следит за сигналами от оптических датчиков поворота преграждающих планок и от ДКЗП (контакт Detector) и на их основании формирует команды на механизм управления и сигналы для внешних устройств: для индикации на ПДУ (Led A, Led Stop и Led B), о факте поворота планшайбы в соответствующем направлении (PASS А и PASS В), о готовности стойки выполнить очередную команду (Ready), выход тревоги (Alarm) и ретранслирует сигнал о текущем состоянии ДКЗП (Det Out).
Управление турникетом осуществляется подачей на контакты клеммной колодки XT1.L Unlock A, Stop и Unlock B сигнала низкого уровня относительно контакта GND, при этом управляющим элементом могут быть нормально разомкнутый контакт реле или схема с открытым коллекторным выходом.
Внешний вид платы CLB (Control Logic Board)
| Джампер | Положение | Режим работы турникета |
|---|
| J1 | Снят | Потенциальный режим. Турникет находится в разрешенном состоянии, пока на управляющий вход подается сигнал. |
| Установлен | Импульсный режим. Турникет открывает проход на фиксированное время (например, 5 секунд) при кратковременном замыкании управляющего входа. |
Пошаговая инструкция
Шаг 1. Подключите турникет к устройствам BioSmart
Выберите устройство BioSmart и подключите к турникету как показано на схеме ниже:
- Выкрутите винты, расположенные в задней части корпуса терминала, и снимите монтажную пластину.

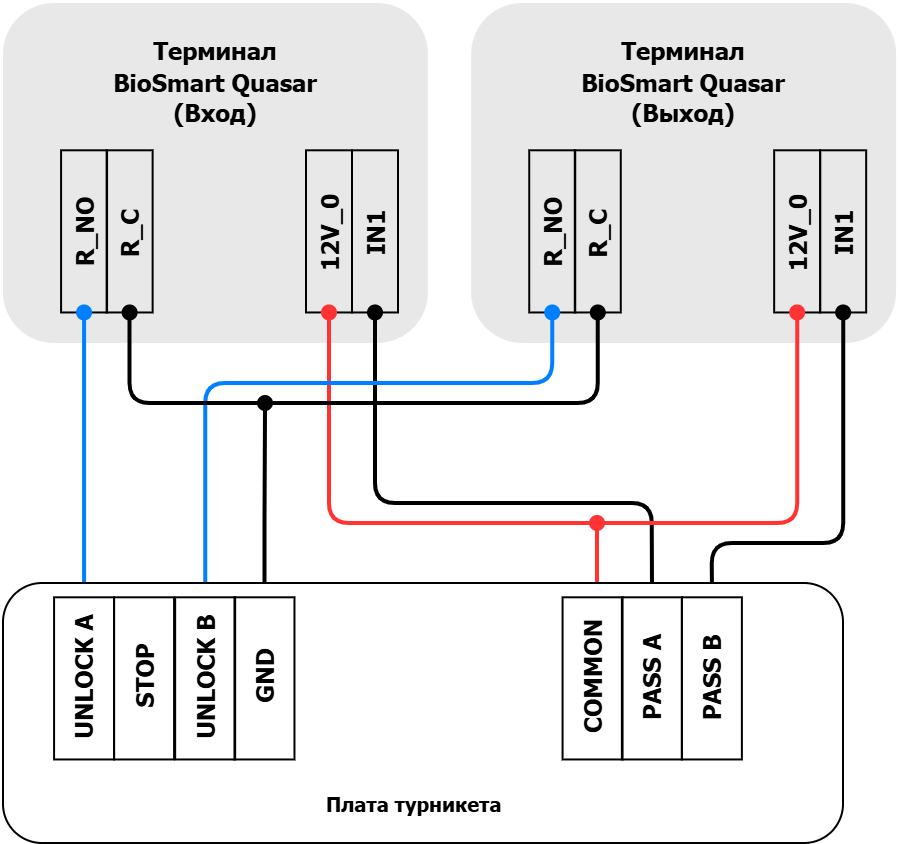

- Подключите турникет к терминалу BioSmart Quasar согласно схеме ниже.
На терминале BioSmart Quasar дискретный вход IN1 должен быть настроен на размыкание (низкий уровень). | Для защиты встроенного реле терминала BioSmart Quasar от обратного тока, возникающего в цепи при срабатывании турникета, необходимо установить шунтирующий диод в соответствии со схемами подключения электромагнитного замка (в руководстве по эксплуатации терминала BioSmart Quasar). Рекомендуется использовать диод типа 1N4007 (1А,100В) или аналогичный. |
|

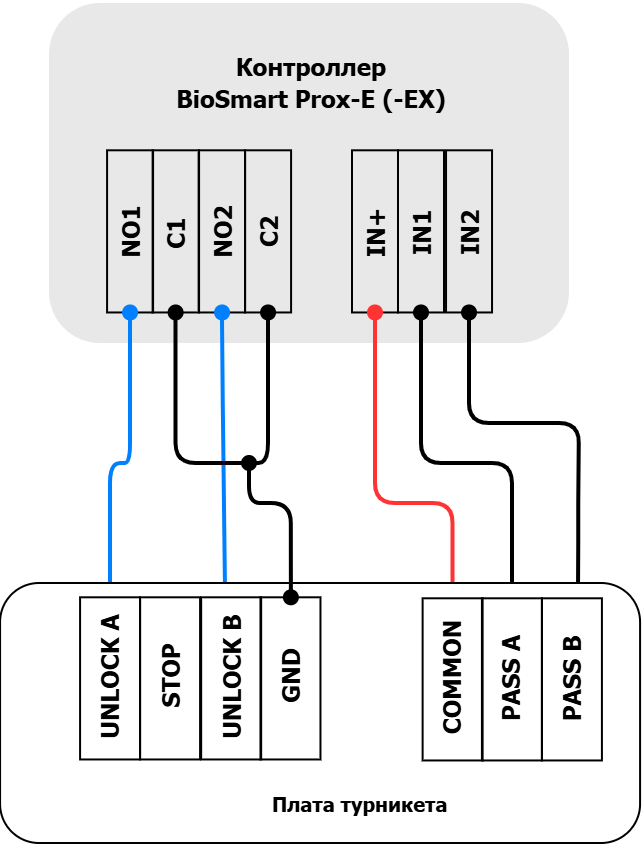

- Подключите турникет к контроллеру BioSmart Prox-E (-EX) согласно схеме ниже.
На контроллере BioSmart Prox-E (-EX) дискретные входы IN1, IN2 должны быть настроены на размыкание (низкий уровень). | Для защиты встроенного реле контроллера BioSmart Prox-E (-EX) от обратного тока, возникающего в цепи при срабатывании турникета, необходимо установить шунтирующий диод в соответствии со схемами подключения электромагнитного замка (в руководстве по эксплуатации контроллера BioSmart Prox-E (-EX)). Рекомендуется использовать диод типа 1N4007 (1А,100В) или аналогичный. |
Убедитесь, что перемычка К4 (К5) снята! При снятой перемычке на контакты управляющего реле не подается напряжение от источника питания контроллера. |
|

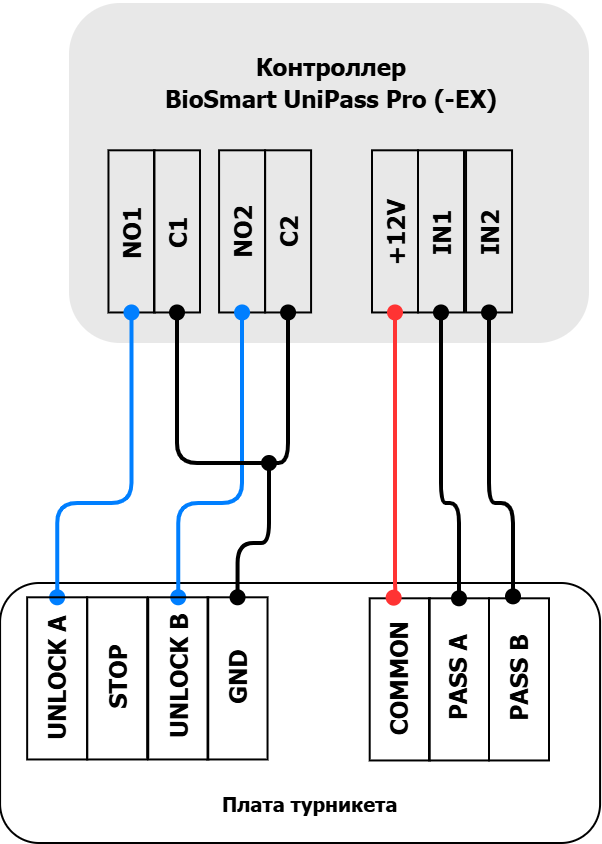

- Подключите турникет к контроллеру BioSmart UniPass (-EX) согласно схеме ниже.
На контроллере BioSmart UniPass (-EX) дискретные входы IN1, IN2 должны быть настроены на размыкание (низкий уровень). | Для защиты встроенного реле контроллера BioSmart UniPass (-EX) от обратного тока, возникающего в цепи при срабатывании турникета, необходимо установить шунтирующий диод в соответствии со схемами подключения электромагнитного замка (в руководстве по эксплуатации контроллера BioSmart UniPass (-EX)). Рекомендуется использовать диод типа 1N4007 (1А,100В) или аналогичный. |
|
Настройка устройств BioSmart
Выберите подключенное устройство и настройте в соответствии с инструкцией ниже:
- Войдите в меню терминала. Для этого нажмите на кнопку
 в правом верхнем углу терминала. - В появившемся окне введите пин-код для получения доступа к меню. По умолчанию пин-код: 0000.
- Перейдите в раздел Настройки, далее Реле и установите переключатель в положение Вкл.
- Установите необходимое время срабатывания реле в поле Время открытия реле.
- Выберите Направление прохода сотрудника Вход или Выход.
- Нажмите кнопку Сохранить.
|
- Откройте ПО Biosmart-Studio v6 и перейдите в раздел Устройства.
- Откройте окно свойств контроллера BioSmart Prox-E (EX).
- Перейдите на вкладку Входы и настройте Реле контроллера:
- Активный уровень: Низкий (размыкание).
- Реле: Реле №1.
- Событие: Датчик прохода.
- Таймер: 5000.
|
- Войдите в веб-интерфейс контроллера. Для этого в браузере введите IP-адрес контроллера.
- Выполните авторизацию. По умолчанию установлены логин: service, пароль: 0000.
- Для задействования реле контроллера при успешной идентификации включите переключатель Реле.
 - Укажите номер реле контроллера Реле № (Relay 1, Relay 2 или оба одновременно).
- Укажите длительность удержания реле в сработавшем состоянии в поле Таймаут. Задается в миллисекундах (мс).
|
Результат
После выполнения всех шагов инструкции будет подключено и настроено одно из устройств BioSmart для работы с турникетом.
