Эксплуатационные ограничения устройств

УстройствоПараметрЗначениеПримечание
RM-21Диапазон значений температуры воздуха при эксплуатацииот - 40°С до +50°С
RM-21Относительная влажность воздуха при эксплуатации при температуре 25 °Сне более 90%нет защиты от проникновения воды
KeypassДиапазон значений температуры воздуха при эксплуатацииот -40°С до +50°С
KeyPass-EXДиапазон значений температуры воздуха при эксплуатацииот -20°С до +50°С
Keypass(-EX)Относительная влажность воздуха при эксплуатации при температуре 25 °СНе более 90%нет защиты от проникновения воды
WR-10 BLEДиапазон значений температуры воздуха при эксплуатацииот - 40°С до + 50°С
WR-10 BLEСтепень защиты корпуса IP 65необходима изоляция неиспользуемых контактов
 Контроллер Biosmart Keypass

В настоящем разделе приведены требования, несоблюдение которых недопустимо по условиям безопасности, и которые могут привести к выходу контроллера из строя или ухудшению его технических характеристик.

3.1. Механические факторы

  • Не устанавливайте контроллер вблизи источников вибраций и ударных воздействий. Контроллер может устанавливаться в местах с незначительным уровнем ударных воздействий, например, вблизи близко расположенных хлопающих дверей;

  • Избегайте механических воздействий, которые могут привести к повреждению корпуса контроллера и попаданию внутрь жидкости, пыли, посторонних предметов;

  • Не используйте абразивные или химически активные материалы для очистки наружных поверхностей контроллера.

3.2. Климатические факторы

  • Используйте контроллер при значениях температуры окружающей среды и относительной влажности воздуха, указанных в технических характеристиках;

  • Не используйте контроллер в непосредственной близости от источников тепла и под действием прямых солнечных лучей во избежание перегрева контроллера;

  • Не используйте контроллер в непосредственной близости от источников пламени во избежание перегрева и повреждения контроллера;

  • Не используйте контроллер при воздействии атмосферных осадков (град, дождь, снег), а также в условиях возникновения инея, изморози и льда.

  • Не используйте контроллер в среде с высокой концентрацией статической или динамической пыли (песка). Частицы пыли и песка, попавшие внутрь корпуса или в разъёмы контроллера могут привести к выходу его из строя;

  • Не используйте контроллер в средах с коррозионно-активными агентами, в условиях морского (соляного) тумана.

3.3. Биологические факторы

  • Не используйте контроллер в условиях воздействия плесневелых грибов, насекомых, животных.

3.4. Электромагнитные поля и электрический ток

  • Используйте контроллер только при напряжении питания, указанном в технических характеристиках;

  • Не используйте контроллер вблизи источников сильных электромагнитных полей, которые могут привести к выходу контроллера из строя или ухудшению работы электронных компонентов;

  • Контроллер должен эксплуатироваться с устройством молниезащиты.

3.5. Дополнительные ограничения

  • Не используйте контроллер во взрывоопасных помещениях или иных местах, в которых возникновение разрядов статического электричества или искр может стать источником возгорания;

  • Не допускается неквалифицированное вмешательство в конструкцию контроллера лиц, не уполномоченных производителем;

Требования к условиям эксплуатации, приведённые в настоящем руководстве по эксплуатации, учитывают типичные факторы, влияющие на работу контроллера. На объекте эксплуатации могут существовать или возникнуть в процессе эксплуатации факторы, не поддающиеся предварительному прогнозу, которые предприятие-изготовитель не могло учесть при разработке. В случае проявления подобных факторов следует согласовать допустимость эксплуатации контроллера при воздействии проявившихся факторов или найти другое место для эксплуатации, где данные факторы отсутствуют или не оказывают влияния на работу контроллера.

 Считыватель Biosmart WR-10 BLE

В настоящем разделе приведены требования, несоблюдение которых недопустимо по условиям безопасности, и которые могут привести к выходу считывателя из строя или ухудшению его технических характеристик.

2.1. Механические факторы

  • Не устанавливайте считыватель вблизи источников вибраций и ударных воздействий. Считыватель может устанавливаться в местах с незначительным уровнем ударных воздействий, например, около хлопающих дверей.

  • Избегайте механических воздействий, которые могут привести к повреждению корпуса считывателя, попаданию внутрь жидкости, пыли или посторонних предметов.

  • Не используйте абразивные или химически активные материалы для очистки наружных поверхностей считывателя.

2.2. Климатические факторы

  • Используйте считыватель при значениях температуры окружающей среды, указанных в технических характеристиках.

  • Не используйте считыватель в непосредственной близости от источников тепла, под действием прямых солнечных лучей и ярких источников света.

  • Не используйте считыватель при воздействии атмосферных осадков, пыли (песка), а также в средах с коррозионно-активными агентами, в условиях морского (соляного) тумана.

2.3. Биологические факторы

  • Не используйте считыватель в условиях воздействия плесневелых грибов, насекомых или животных.

2.4. Электромагнитные поля и электрический ток

  • Используйте считыватель только при напряжении питания, указанном в технических характеристиках.

  • Не используйте считыватель вблизи источников сильных электромагнитных полей, которые могут привести к выходу считывателя из строя или ухудшению его работы.

2.5. Дополнительные ограничения

  • Не допускается неквалифицированное вмешательство в конструкцию контроллера лиц, не уполномоченных производителем.

Требования к условиям эксплуатации, приведённые в настоящем руководстве по эксплуатации, учитывают типичные факторы, влияющие на работу считывателя. На объекте эксплуатации могут существовать или возникнуть в процессе эксплуатации факторы, не поддающиеся предварительному прогнозу, которые предприятие-изготовитель не могло учесть при разработке. В случае проявления подобных факторов следует согласовать допустимость эксплуатации считывателя при воздействии проявившихся факторов или найти другое место для эксплуатации, где данные факторы отсутствуют или не оказывают влияния на работу считывателя.

 Релейный модуль Biosmart RM-21

В настоящем разделе приведены требования, несоблюдение которых недопустимо по условиям безопасности, и которые могут привести к выходу из строя модуля или ухудшению его технических характеристик.

Механические факторы

  • Не устанавливайте модуль вблизи источников вибраций и ударных воздействий. Модуль может устанавливаться в местах с незначительным уровнем ударных воздействий, например, вблизи близко расположенных хлопающих дверей;

  • Избегайте механических воздействий, которые могут привести к повреждению корпуса модуля и попаданию внутрь жидкости, пыли, посторонних предметов;

  • Не используйте абразивные или химически активные материалы для очистки наружных поверхностей модуля.

Климатические факторы

  • Используйте модуль при значениях температуры окружающей среды и относительной влажности воздуха, указанных в технических характеристиках;

  • Не используйте модуль в непосредственной близости от источников тепла и под действием прямых солнечных лучей во избежание перегрева;

  • Не используйте модуль в непосредственной близости от источников пламени во избежание перегрева и повреждения;

  • Не используйте модуль при воздействии атмосферных осадков;

  • Не используйте модуль в среде с высокой концентрацией статической или динамической пыли (песка). Частицы пыли и песка, попавшие внутрь корпуса или в разъёмы модуля могут привести к выходу из строя.

  • Не используйте модуль в средах с коррозионно-активными агентами, в условиях морского (соляного) тумана.

Биологические факторы

  • Не используйте модуль в условиях воздействия плесневелых грибов, насекомых, животных.

Электромагнитные поля и электрический ток

  • Используйте модуль только при напряжении питания, указанном в технических характеристиках.

  • Не используйте модуль вблизи источников сильных электромагнитных полей, которые могут привести к выходу из строя или ухудшению работы электронных компонентов.

  • Модуль должен эксплуатироваться с устройством молниезащиты.

Дополнительные ограничения

  • Не используйте модуль во взрывоопасных помещениях или иных местах, в которых возникновение разрядов статического электричества или искр может стать источником возгорания;

  • Не допускается неквалифицированное вмешательство в конструкцию модуля лиц, не уполномоченных производителем;

Требования к условиям эксплуатации, приведённые в настоящем руководстве по эксплуатации, учитывают типичные факторы, влияющие на работу модуля. На объекте эксплуатации могут существовать или возникнуть в процессе эксплуатации факторы, не поддающиеся предварительному прогнозу, которые предприятие-изготовитель не могло учесть при разработке. В случае проявления подобных факторов следует согласовать допустимость эксплуатации модуля при воздействии проявившихся факторов или найти другое место для эксплуатации, где данные факторы отсутствуют или не оказывают влияния на работу модуля.

Расположение устройств

Размещать контроллеры Biosmart Keypass и релейные модули RM-21 рекомендуется в боксах/монтажных коробках вместе с источниками питания, с учётом места расположения бокса (помещение/улица, влажность).
При компоновке внутри монтажной коробки следует учитывать тепловой режим всех компонентов.

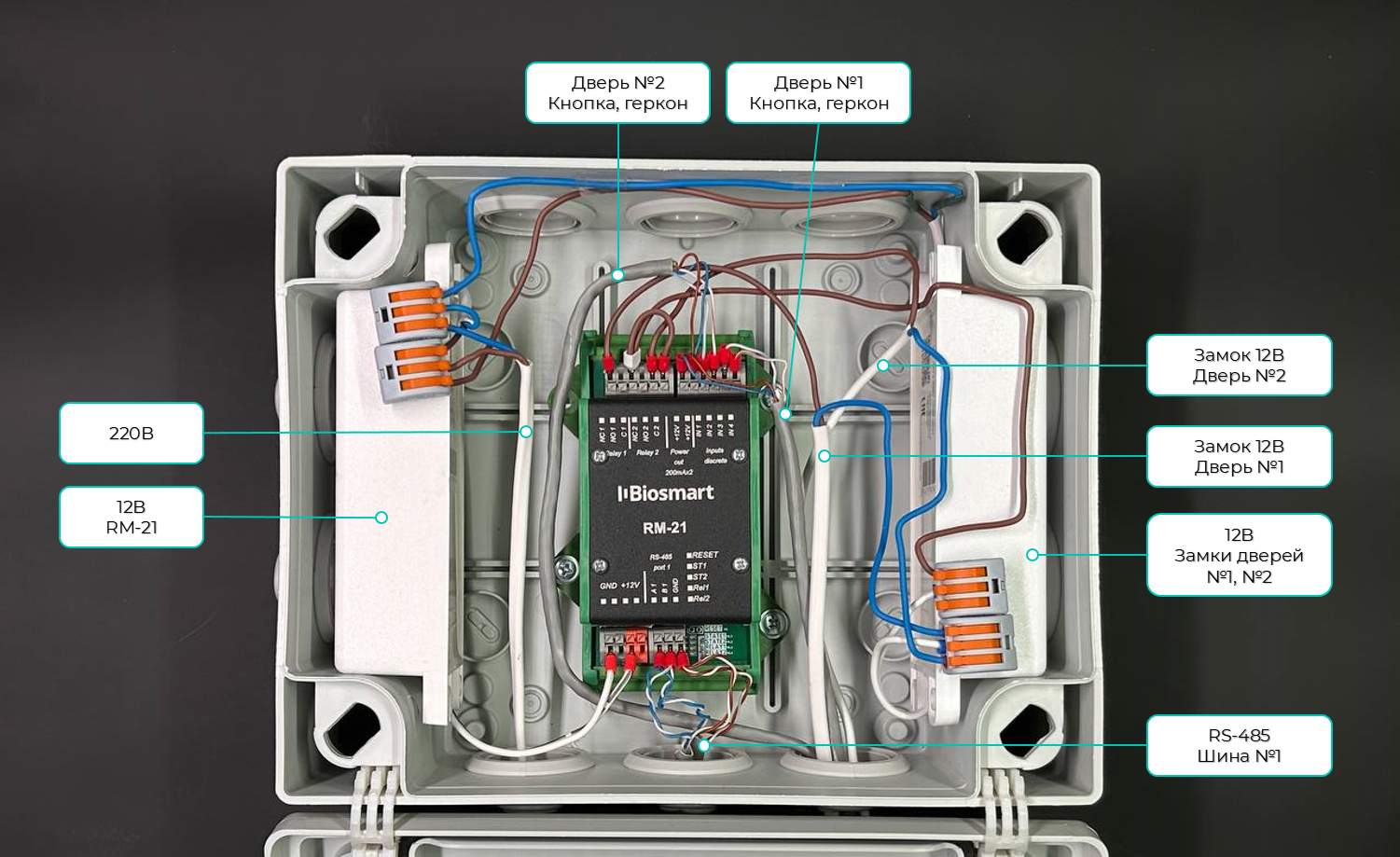

На изображениях приведены обозначения для более удобного считывания прокладки кабелей внутри бокса. При выполнении монтажа рекомендуется физически обозначать кабели с помощью ярлыков с соответствующими надписями.


Монтаж устройств производить на плоскость или DIN-рейку в соответствии с документацией на устройство.

Считыватели WR-10 BLE следует располагать на расстоянии друг от друга, чтобы избежать попадания одного и того же идентификатора в зону действия нескольких считывателей. Это также поможет предотвратить взаимное влияние полей, создаваемых антеннами считывателей.

Считыватели рекомендуется располагать на расстоянии, указанном ниже:

  • При идентификации c помощью RFID-карт расстояние между считывателями должно быть не менее 30 см во всех проекциях.

  • При идентификации c помощью смартфона по технологии NFC расстояние между считывателями должно быть не менее 30 см во всех проекциях.

  • При идентификации c помощью смартфона по технологии BLE расстояние между считывателями должно быть не менее 60 см во всех проекциях

Установка считывателя на металлическую поверхность

  • Не рекомендуется устанавливать считыватель на металлических плоскостях, вблизи источников радиопомех и силовых линий - это снижает дальность чтения идентификаторов.

  • Если считыватели крепятся на металлическую поверхность, то рекомендуется устанавливать диэлектрическую проставку или подкладку (из дерева или пластика) между поверхностью и считывателем.
    Рекомендуемая толщина проставки не менее 2 см.

  • Для корректной работы идентификации по BLE может потребоваться тонкая настройка уровня сигнала RSSI, так как металл может вызывать как уменьшение, так и значительное увеличение дальности срабатывания.
    Рекомендуемое расстояние между металлическими поверхностями и считывателем при использовании идентификации по BLE составляет не менее 30 см во всех проекциях.


Размещение устройств на улице

Размещение устройств на улице в соответствии с эксплуатационными ограничениями из паспорта устройства.

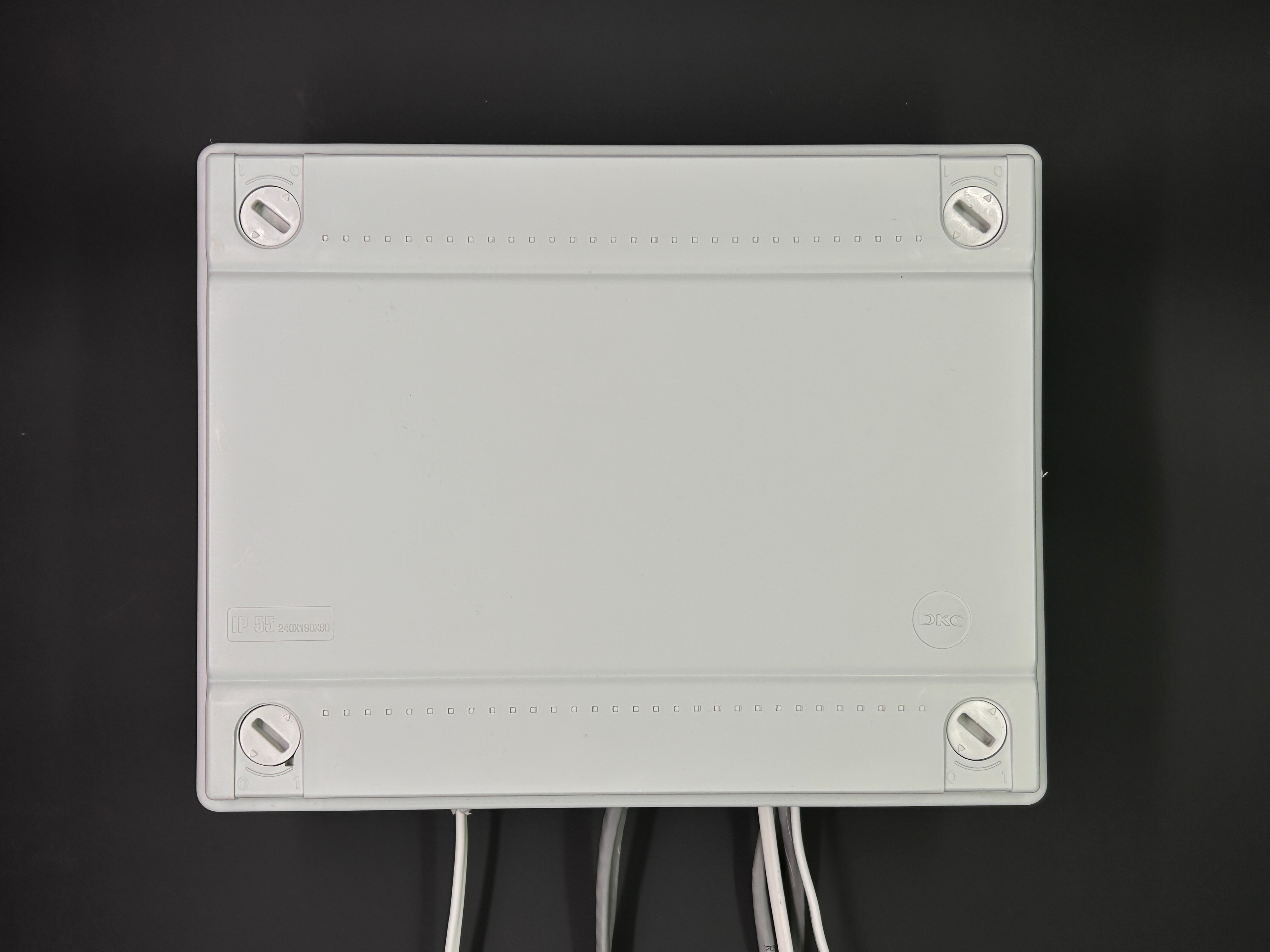

Требуется использовать защищенные герметичные боксы/шкафы (при необходимости для соблюдения температурного режима с подогревом) для размещения устройств Keypass/RM21, блоков питания, коммутации.

Вводы кабелей должны быть защищены от попадания влаги гермовводами.



Рекомендации по количеству устройств в линии RS-485 (OSDP):

  1. Максимальное количество устройств, подключаемых к контроллеру по интерфейсу RS-485 (OSDP), составляет 62.
    На     каждой из двух линий RS-485 (OSDP) может находится до 32 устройств, одно из которых — сам контроллер,
    а остальные 31 — ведомые устройства (RFID-считыватели и/или релейные модули).

  2. Предельное количество ведомых устройств BioSmart на одной линии RS-485 (OSDP) зависит от даты их производства.
    Для устройств, выпущенных:

    • до 1 ноября 2025 г.: не более 15 устройств;

    • после 1 ноября 2025 г.: не более 31 устройства.

  3. При увеличении количества ведомых устройств на линии RS-485 (OSDP) производительность системы может снижаться.

    При максимальной загрузке линии (31 устройство) время считывания RFID-карты составляет в среднем 0,5 секунды

    (максимальная задержка не более 1 секунды).

  4. Увеличение числа устройств на линии RS-485, повышает риски отключения большего количества устройств в случае повреждения линии.
    Рекомендуется равномерно распределять устройства между 2 линиями RS-485.
    Использовать дополнительные контроллеры Keypass для равномерного и оптимального количества устройств на линии RS-485.


Требования к стороннему оборудованию

Источники питания должны соответствовать потреблению суммарной подключенной нагрузки и иметь запас не менее 20%.
Для питания устройств СКУДа и замков необходимо использовать отдельные источники питания.

Для расчёта требуемого источника питания необходимо учитывать:

  • потребление устройства (паспортное значение)

  • размещение (помещение/улица, влажность)

Боксы/монтажные коробки/шкафы следует подбирать с учётом места размещения, количества устанавливаемого оборудования,
а так же использовать с закрывающимися на замок дверцами/крышками, где требуется защита от стороннего вмешательства в
работу оборудования.


Подключение тревожных входов от ОПС

Требования к монтажу

Перед началом монтажа ознакомьтесь со следующими правилами:

  • Не производите монтаж, пусконаладочные работы считывателя при грозе, ввиду опасности поражения электрическим током при грозовых разрядах от наводок на линии связи;

  • Контроллер должен эксплуатироваться с устройством молниезащиты;

  • Монтаж и подключение контроллера/считывателя/релейного модуля выполняйте только при отключенном напряжении электропитания;

  • Убедитесь в отсутствии механических повреждений контроллера/считывателя/релейного модуля;

  • Любые удлинения кабелей производите методом пайки или обжимки.

  • Не допускается производить удлинение и соединение кабелей методом скрутки.

  • Клеммные колодки устройств KeyPass и RM-21 предназначены для подключение проводов сечением 0,2-2мм2 только в формате моножилы. (Если надо подключить скрутку, то ее необходимо сперва обжать наконечником типа НШВИ)


  • К монтажу и подключению контроллера BioSmart KeyPass-EX допускаются лица, изучившие настоящее руководство по эксплуатации и имеющие группу по электробезопасности не ниже III. Персонал должен иметь допуск на работу с электроустановками до 1000 В.

Монтаж RS-485

Особенности построения сети устройств подключенных по RS-485 (OSDP)

Конфигурация сети представляет собой последовательное присоединение приемопередатчиков к витой паре (топология «шина»), при этом сеть не должна содержать длинных ответвлений при подключении устройств, так как длинные ответвления вызывают рассогласования и отражения сигнала (пример на рисунке ниже).


 Топология подключения RS-485



Стандарт предполагает, что устройства подключаются непосредственно к шине. При этом скрутки и сращивания кабеля не допускаются.
При увеличении длины линий связи при высокой скорости передачи данных имеет место так называемый эффект длинных линий.
Он заключается в том, что скорость распространения электромагнитных волн в проводниках ограничена, для примера у проводника с полиэтиленовой изоляцией она ограничена на уровне около 206 мм/нс.
Помимо этого электрический сигнал имеет свойство отражаться от концов проводника и его ответвлений.
Для коротких линий подобные процессы протекают быстро и не оказывают влияния на работу сети, однако при значительных расстояниях в сотни метров отраженная от концов проводников волна может исказить полезный сигнал, что приведет к ошибкам и сбоям.

Проблему отражений сигнала в интерфейсе RS-485 решают при помощи согласующих резисторов — «терминаторов», которые устанавливаются непосредственно у выходов двух приемопередатчиков максимально отдаленных друг от друга.
Следует отметить, что в большинстве случаев «терминаторы» уже смонтированы в потребительских устройствах и подключаются к сети при помощи соответствующих перемычек на корпусе устройства.
Номинал «терминатора» соответствует волновому сопротивлению кабеля, при этом нужно помнить, что волновое сопротивление кабеля зависит от его характеристик и не зависит от его длины.
К примеру, для витой пары UTP-5, используемой для прокладки Ethernet волновое сопротивление составляет 100 ±15 Ом.

Следует избегать прокладки витой пары совместно с силовыми цепями, особенно в общей оплетке.
Линии связи должны находиться не ближе чем 0,5 м от силовых цепей.
Пересечение линий связи с силовыми цепями (если этого не избежать) желательно делать под прямым углом.
Не рекомендуется использовать в качестве витой пары кабели менее 0,326 мм2 (22 AWG). Не допускается наличие «скруток» для сращивания кабеля.

Допускается использование экранированных UTP кабелей категории 5 или выше, не тоньше 24AWG, при этом линии данных А и В должны быть объединены в одной витой паре.

Основные правила при монтаже сети RS-485 (OSDP)

  • Соединение устройств - шиной (последовательное) с ответвлением не более 20 см

  • Рекомендуется использовать специальный кабель для RS-485

  • Длина линии на 1 порт RS-485 (OSDP) не более 1200м

  • Для WR-10 BLE и RM-21 выпущенных

    до 1 ноября 2025 г установка терминального резистора на концах линии не требуется
    после1 ноября 2025 г установка терминального резистора 120 Ом на концах линии обязательна

  • Допускается пайка или обжим наконечниками

  • Не допускается наличие «скруток»

  • по возможности разделять устройства на оба порта RS-485 (OSDP) контроллера Biosmart Keypass

  • Для защиты от помех экран витой пары заземляется в любой точке, но один раз

  • запрещается в одной линии RS-485 использовать разные типы кабеля, с разными характеристиками, волновым сопротивлением.

Требования к кабелю

Кабель для прокладки по интерфейсу RS-485 (OSDP)

  • специальный экранированный кабель КИПЭВ, КИПвЭВ, или КИПЭП, КИПвЭП в зависимости от задач внутренней или наружной проводки, с сечением не менее 0,4 мм2

  • Допускается применение UTP кабелей категории 5 или выше, не тоньше 24AWG на коротких линиях, отрезками не более 100 метров между устройствами.

Сечение кабеля для питания устройств должно выбираться, исходя из длины линии, и обеспечивать напряжение питания питаемого устройства в соответствии с паспортом (12В +/-10%) для максимального потребления тока, согласно паспорту устройства.

Для подключения устройств на улице следует подбирать кабель удовлетворяющий температурным и атмосферным требованиям для прокладки на улице.

Рекомендуемые максимальные длины линий связи, типы кабелей и наконечников

Кабельное соединение

Рекомендуемая максимальная длина**

Тип кабеля

Тип наконечника

Сетевое устройство – Keypass (по интерфейсу Ethernet)

100 м

Четыре витые пары не ниже пятой категории

8P8C

Источник питания 12В – Keypass

5м

Кабель ШВВП сечением 1 мм2

НШВИ

Источник питания 12В – RM-21

20м

Кабель ШВВП сечением 0,5 мм2

НШВИ

Источник питания 12В – WR-10 BLE

20м

Кабель сечением 0,2 мм2

НШВИ

Keypass – WR-10 BLE/RM-21 (по интерфейсу RS-485)

1200м

Кабель промышленного интерфейса RS-485 с сечением не менее 0,4 мм2

НШВИ

Keypass/RM-21 - исполнительное устройство (замок) *

20м

Тип и сечение кабеля зависят от мощности замка. Рекомендуется сечение не менее 2х1 мм2

НШВИ

Keypass/RM-21 (дискретные входы) – внешние устройства (кнопки, датчики)

10м

Сигнальные кабели сечением от 0,2 мм2 (например, КСВВГ)

НШВИ

Keypass/RM-21 (дискретные выходы) – внешние устройства (нагрузка)

10м

Сигнальные кабели сечением от 0,2 мм2 (например, КСВВГ)

НШВИ

*Для подключения питания замков уточняйте характеристики в паспорте изделия (замка)

**Сечение кабеля для питания устройств должно выбираться, исходя из длины линии, и обеспечивать напряжение питания питаемого устройства в соответствии с паспортом (12В +/-10%) для максимального потребления тока, согласно паспорту устройства.

Для защиты встроенного реле от обратного тока, возникающего в цепи при срабатывании замка, необходимо установить шунтирующий диод в соответствии со схемами. Рекомендуется использовать диод типа 1N4007 (входит в комплект поставки) или аналогичный.


Пример схемы подключения контроллера к релейному модулю BioSmart RM-21  и считывателей WR10 BLE по шине RS-485 OSDP




Маркировка и документирование монтажа

Документация на монтаж должна включать:

  • Схему монтажа устройств и линий
  • Фотоотчет в соответствии со схемой монтажа
  • Таблица устройств с адресацией?


Схема монтажа

На этапе проектирования монтажа требуется составление полной схемы расположения устройств, линий связи, питания, подключения к стороннему оборудованию на плане помещения с точками прохода.

По ходу и завершения проекта монтажа требуется уточнять и обновлять схему в соответствии с действительным монтажом и подключенными устройствами.

Схему монтажа устройств на объекте требуется согласовывать с заказчиком, уведомлять об изменениях, предоставлять актуальную версию схемы.

Каждая точка прохода должна иметь свое понятное обозначение на схеме.

На схеме требуется указывать серийные номера установленных устройств, длины отрезков линий связи, питания.


Маркировка

На этапе монтажа, до конечной приемки монтажа каждое устройство должно иметь наклейку с обозначением, совпадающим с названием точки доступа на схеме.

Кабели, подключенные к устройству, должны иметь хорошо заметную, нестирающуюся маркировку (питание, замок, кнопка, тревожный вход, RS485, индикация и т.д.)

Кабель при входе в помещение и выходе из помещения должен быть промаркирован в соответствии с назначением.

Сетевые кабели UTP должны быть промаркированы по названию точки подключения в соответствии со схемой монтажа.


Таблица устройств Biosmart

Название точки доступа, маркировка (совпадающая с схемой), модель устройства, серийный номер, адрес сетевой/RS485, примечание (установлен резистор и др).


Фотоотчет

В процессе и по завершению монтажа требуется предоставить заказчику вместе с документацией,

фото финального монтажа каждого устройства Biosmart, с хорошо видимыми маркировкой названием точки доступа,

подключенными кабелями с маркировкой, коммутацией кабелей, изолированными свободными кабелями.

Фото общего плана каждого помещения, с видимыми устройствами Biosmart.


Настройка и пусконаладка

Устройства Biosmart требуется настроить адреса сетевые/RS485 по документации на устройство.

На контроллерах Biosmart Keypass требуется настроить рабочие модели для подключенных устройств на точках доступа по рекомендациям заказчика.

Считыватели Biosmart WR10 BLE требуется настроить по согласованному профилю настроек.

С заказчиком составить и согласовать план пусконаладки, проверки работы всех устройств Biosmart и точек доступа.

Провести тестирование системы СКУД, с проверкой работы точек доступа, реле, замков, кнопок, датчиков прохода и тревожных событий.

В ходе тестирования после первого успешного прохода требуется выключить/обесточить устройства, затем включить и повторить тестирование до успеха.
