__Монтаж BioSmart PV-WTC

4.1. Рекомендации

Перед установкой терминала ознакомьтесь с эксплуатационными ограничениями.
Терминал рекомендуется устанавливать только на вертикальной поверхности на высоте 150-170 см от пола, исходя из соображения удобства позиционирования ладони на сканере, предъявления RFID карты, просмотра событий на ЖК экране. К терминалу должен быть обеспечен свободный и беспрепятственный доступ для удобного позиционирования руки.

Высота установки терминала и удобство прикладывания ладони оказывают существенное влияние на результат идентификации. Если сотруднику не удобно прикладывать ладонь к терминалу, приходится изгибать руку или продавливать ладонь, то рисунок вен ладони искажается и вероятность ошибки идентификации повышается.

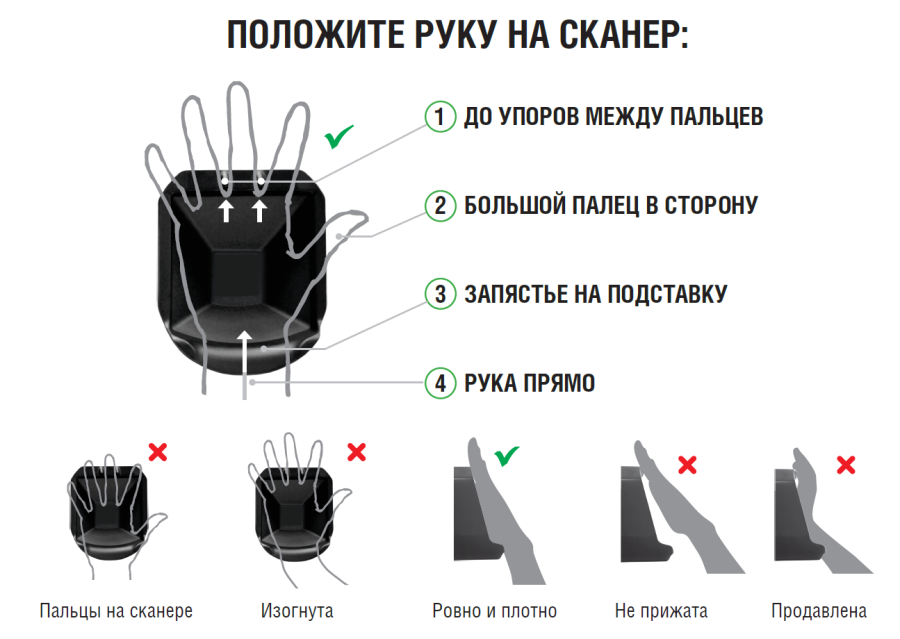

Правила прикладывания ладони к сканеру терминала приведены ниже

Рекомендуется оставлять запас длины кабелей, подключенных к терминалу, достаточный для отведения терминала от стены и доступа к перемычкам.
Не устанавливайте терминал и не прокладывайте подключаемые к нему кабели вблизи источников электромагнитных помех.
Пересечение сигнальных кабелей с силовыми выполняйте под прямым углом.
Установите наконечники на все подключаемые кабели.

Для оптимальной регистрации ладоней:
1. Регистрируйте по 4 шаблона каждой ладони (4 левых и 4 правых), то есть по 8 шаблонов на каждого сотрудника.
2.Добивайтесь высокого качества шаблонов: 60-70 и более.

В таблице ниже приведены рекомендуемые максимальные длины линий связи, типы кабелей и наконечников.
Для обеспечения пылевлагозащиты необходимо выполнить указания по обеспечению пылевлагозащиты.

Терминал исполнения BioSmart PV-WTC-EM-L существенно ограничен в возможности подключения сторонних устройств. Перед монтажом терминала BioSmart PV-WTC-EM-L ознакомьтесь с описанием этого терминала и особенностями его подключения, приведенными в Монтаж и подключение терминала BioSmart PV-WTC-EM-L.

Кабельное соединение	Рекомендуемая максимальная длинна*	Тип кабеля	Тип наконечника
Сетевое устройство – терминал (по интерфейсу Ethernet)	100 м	Четыре витые пары не ниже пятой категории	8P8C
Источник питания 12 В – терминал	8 м	Кабель ШВВП сечением 0,5 мм²	НШВИ
Источник PoE IEEE 802.3af class 3 – терминал	100 м	Четыре витые пары не ниже пятой категории	8P8C
Терминал – электрозамок	20 м	Тип и сечение кабеля зависят от мощности замка. Рекомендуется сечение не менее 2х1 мм²	НШВИ
Терминал (дискретные входы) – внешние устройства (кнопки, датчики)	10 м	Сигнальные кабели сечением от 0,2 мм² (например, КСВВГ)	НШВИ
Терминал – внешние устройства (по интерфейсу Wiegand)	20 м**	Витая пара не ниже пятой категории с сечением проводов не менее 0,2 мм²	НШВИ
Терминал – внешние устройства (по интерфейсу RS-485)	500 м	Кабель промышленного интерфейса RS-485 с сечением не менее 0,4 мм²	НШВИ
* Длина линии связи может быть увеличена или уменьшена относительно рекомендуемых значений в зависимости от условий монтажа и эксплуатации. ** Возможна реализация линии связи длиной до 100 метров при использовании витой пары FTP (F/UTP) с заземленным экраном и сечением проводов не менее 0,2 мм².

4.2. Порядок монтажа

Монтаж терминала нужно осуществлять в следующем порядке.

1. Распакуйте коробку и проверьте комплектность терминала.

2. Определите место установки терминала.

3. Выкрутите винты, расположенные в нижней части корпуса терминала и крепящие его к монтажной пластине. Снимите монтажную пластину.

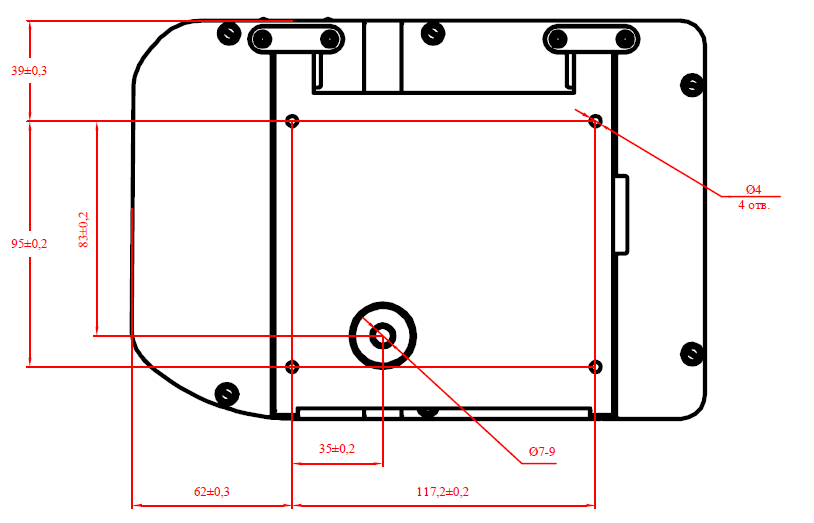

4. Разметьте места крепления терминала, приложив монтажную пластину терминала к стене согласно рисунку ниже.

5. Проложите кабели и заведите их в отверстие в монтажной пластине.

6. Закрепите монтажную пластину терминала на установочной поверхности с помощью крепежа, входящего в комплект поставки или аналогичного.

7. Выкрутите винты, расположенные в задней части корпуса терминала, и снимите заднюю крышку.

8. Заведите кабели в отверстие для ввода кабелей в задней крышке терминала. Для обеспечения пылевлагозащиты терминала нужно использовать гермоввод (см. Особенности монтажа для обеспечения пылевлагозащиты).

8. Подключите терминал как показано в пунктах 4.3 – 4.8.

10. Присоедините заднюю крышку к терминалу и закрепите винтами.

11. Установите терминал на монтажную пластину и зафиксируйте его с помощью крепёжных винтов на нижнем торце пластины.

12. Снимите защитную пленку с клавиатуры и экрана.

4.3. Подключение питания терминала

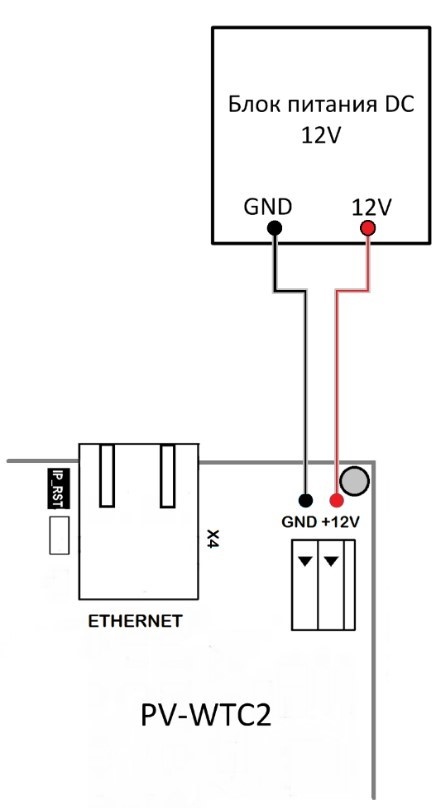

Подключение терминала к источнику питания выполняется в соответствии со схемой, представленной на рисунке ниже. Также допустимо подключение к PoE-устройству.

4.4. Подключение терминала к сети Ethernet

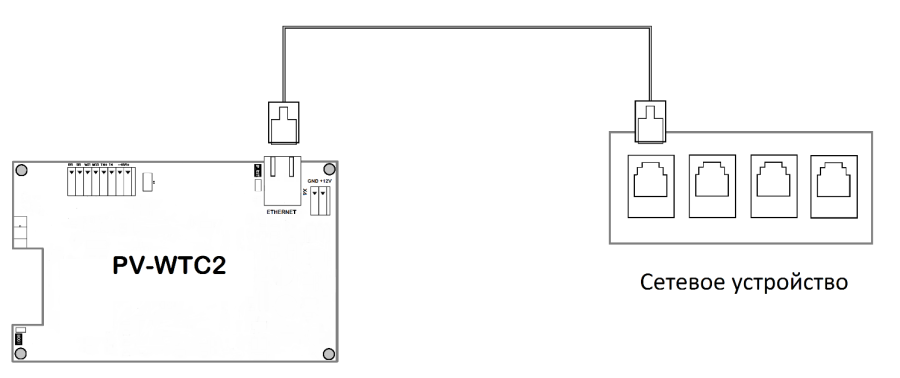

Подключение к сети Ethernet производите согласно рисунку ниже. Для обеспечения степени защиты IP65, обжимку кабеля следует производить после пропуска его через гермоввод. Если степень защиты IP65 не требуется, гермоввод можно предварительно снять. В этом случае обжим кабеля можно проводить без пропуска его через отверстие в крышке терминала.

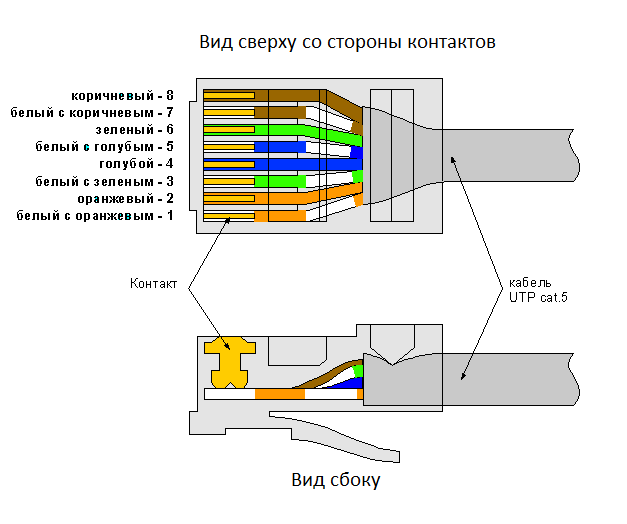

Обжимку наконечника кабеля нужно производить по стандарту TIA/EIA-568-B, согласно рисунку ниже.

4.5. Подключение электромеханического замка к плате терминала

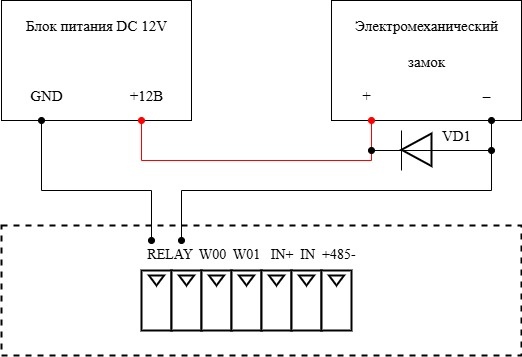

Для защиты бортового реле контроллера от обратного тока, возникающего в цепи при срабатывании замка, требуется установить шунтирующий диод, согласно схеме, приведенной на рисунке ниже.

Не рекомендуется использовать один и тот же источник питания для подключения замка и терминала.

Рекомендуется использовать диод типа 1N4007 (1А,100В) или аналогичный.

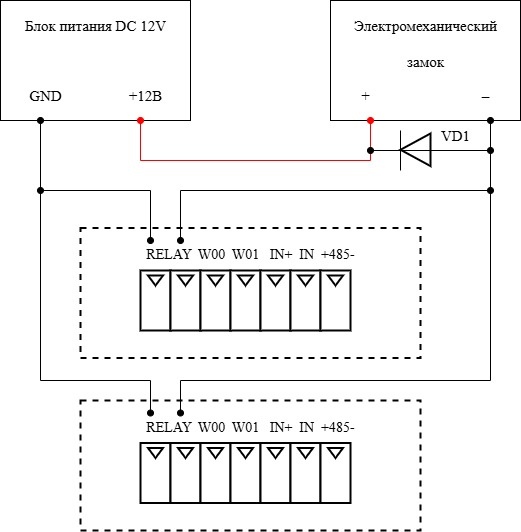

Для управления одним электромеханическим замком с двух терминалов подключите их в соответствии со схемой, изображенной на рисунке ниже.

4.6. Подключение электромагнитного замка через БУР BioSmart

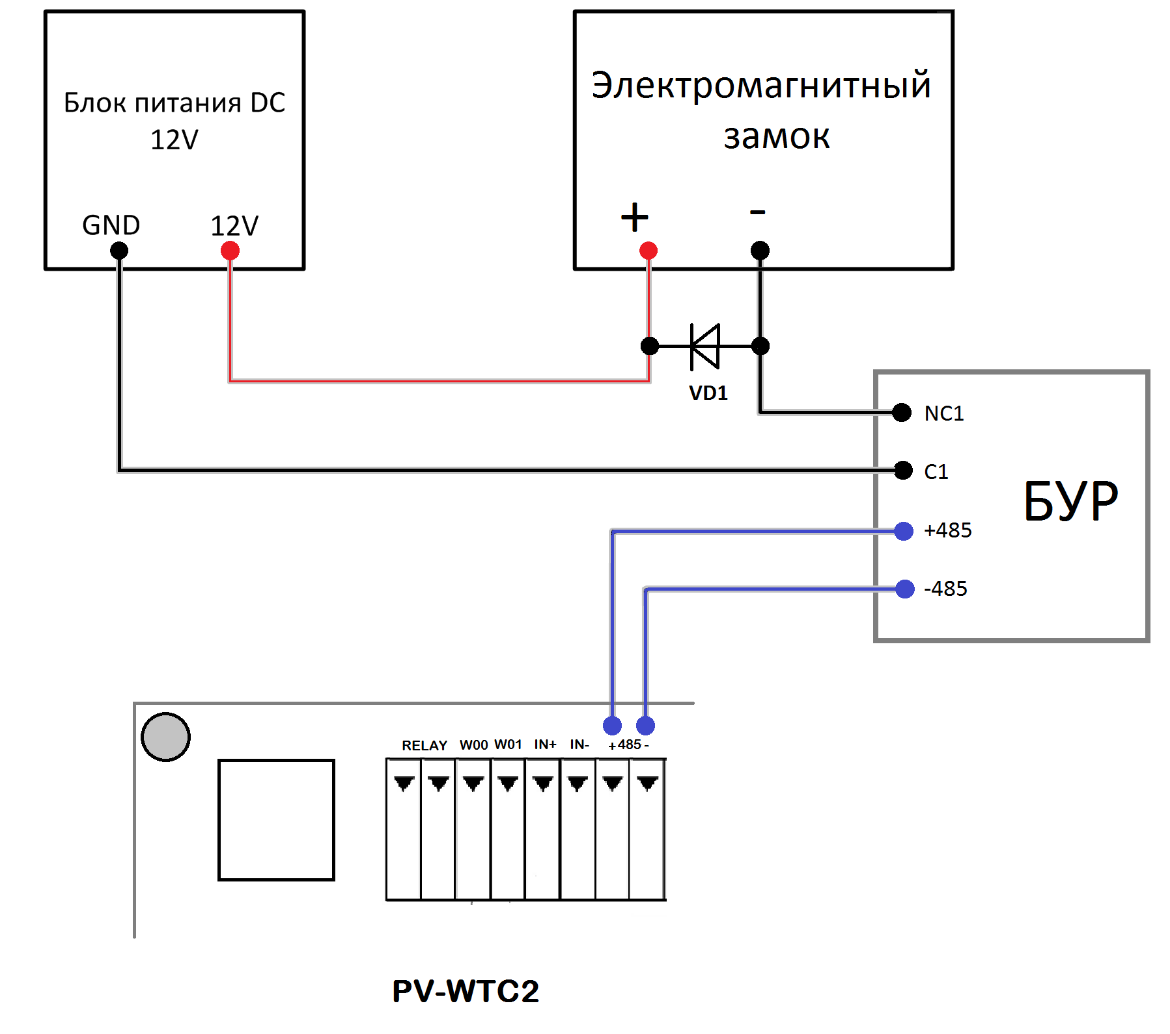

На терминале BioSmart PV-WTC используются нормально разомкнутые контакты реле, поэтому терминал может управлять электромагнитным замком только с помощью блока управления реле БУР BioSmart. Схема подключения приведена на рисунке ниже.

Для защиты реле БУР от обратного тока, возникающего в цепи при срабатывании замка, требуется установить шунтирующий диод, согласно схеме, приведенной на рисунке ниже. Рекомендуется использовать диод типа 1N4007 (1А,100В) или аналогичный.
Подключение и настройка БУР BioSmart подробно описаны в Руководстве по эксплуатации БУР BioSmart. Всю необходимую информацию можно найти на сайте www.bio-smart в разделе «Технический портал».

4.7. Подключение датчика прохода и кнопки управления

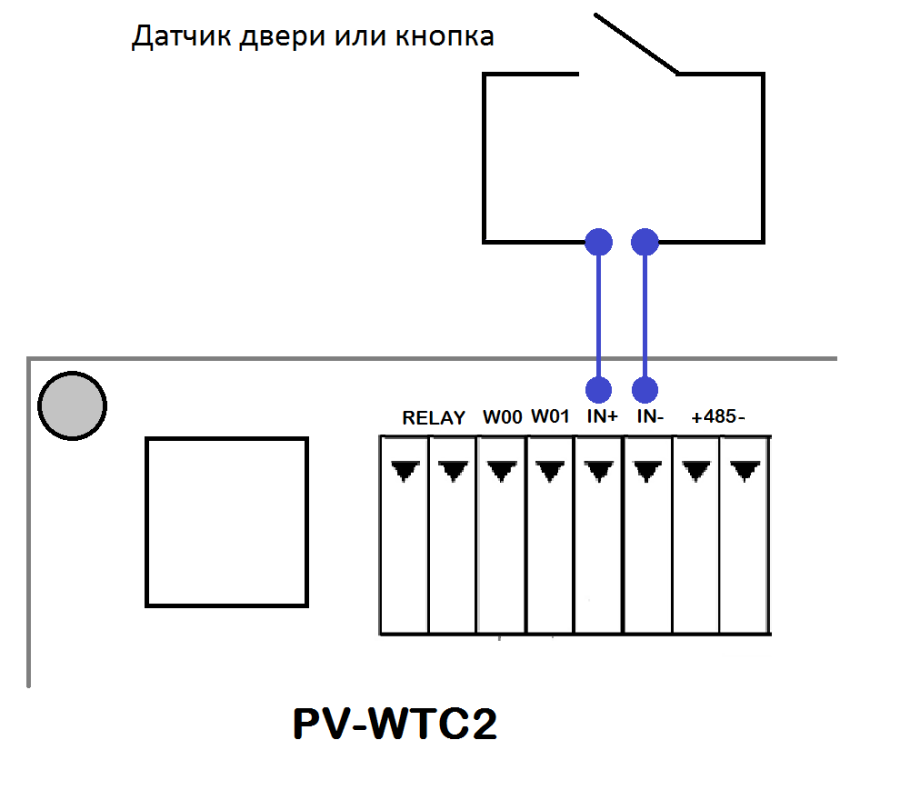

Датчик прохода или кнопку выхода из помещения можно подключить непосредственно к бортовому дискретному входу BioSmart PV-WTC, согласно схеме, приведенной на рисунке ниже.

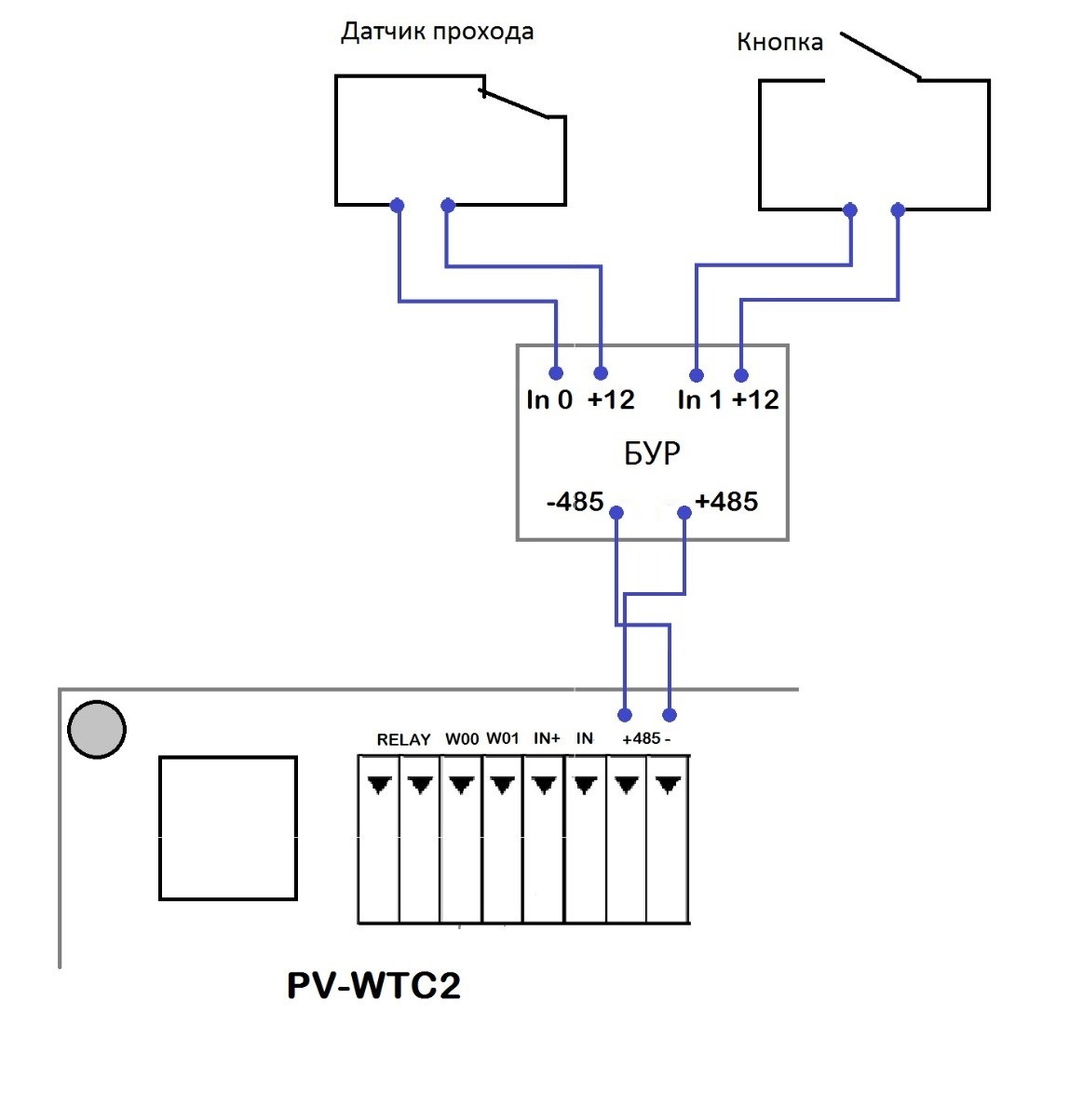

Если для организации контроля и управления доступом требуется совместное применение датчика прохода и кнопки выхода из помещения, то необходимо производить подключение с использованием устройства БУР BioSmart, согласно схеме, приведенной на рисунке ниже.

Не рекомендуется использовать один и тот же источник питания для подключения замка и терминала.

Подключение и настройка БУР BioSmart подробно описаны в Руководстве по эксплуатации БУР BioSmart. Всю необходимую информацию можно найти на сайте www.bio-smart.ru в разделе «Технический портал».

4.8. Подключение к стороннему контроллеру по Wiegand

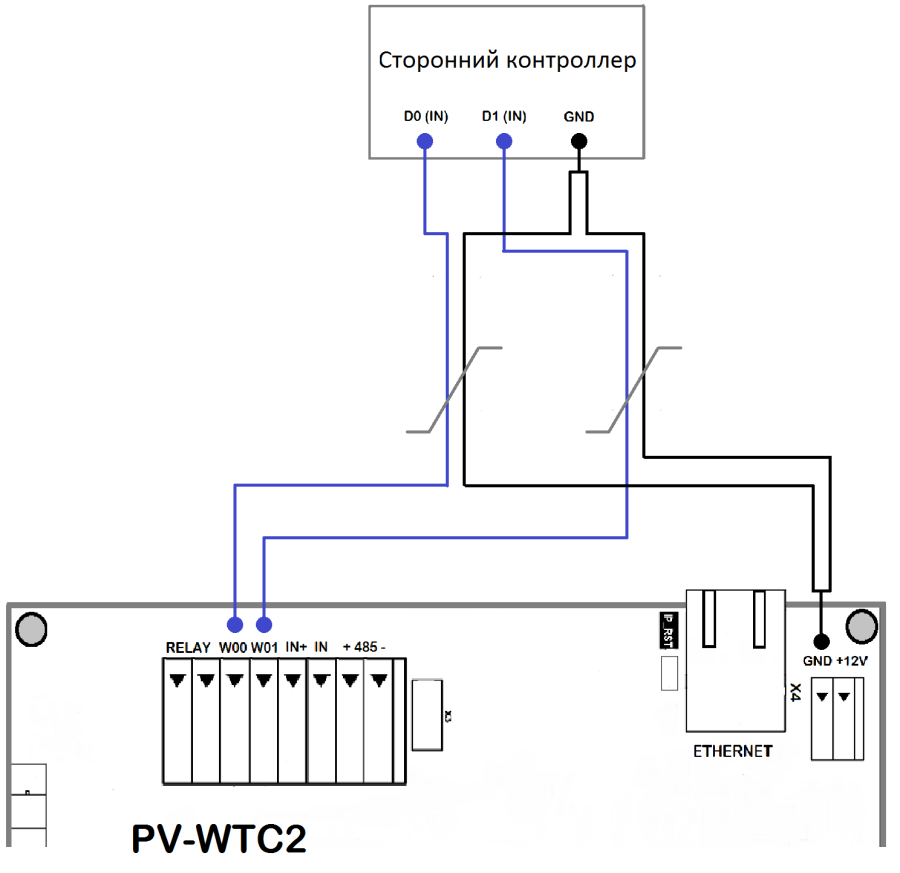

Подключение терминала к стороннему контроллеру СКУД по интерфейсу Wiegand производится, согласно схеме, приведенной на рисунке ниже.

4.9. Особенности монтажа для обеспечения пылевлагозащиты

Терминал BioSmart PV-WTC имеет степень пылевлагозащиты IP65, которая достигается за счёт использования влагозащищенного корпуса с герметизирующими элементами конструкции. Для обеспечения заявленной степени защиты при монтаже необходимо выполнение следующих правил:

Должна быть сохранена целостность корпуса терминала (трещины и сколы на корпусе могут привести к проникновению пыли и влаги);
Электропитание терминала и подключение его к сети Ethernet должно выполняться с помощью одного кабеля UTP, фиксируемого посредством гермоввода (электропитание при этом должно поступать от PoE-инжектора);
Задняя крышка должна плотно прилегать к основанию корпуса терминала через уплотнительную резинку.

Терминал BioSmart PV-WTC может поставляется с гермовводом, установленным на задней крышке, или входящим в состав поставочного комплекта.
При отсутствии установленного гермоввода, его монтаж производится следующим образом:

Отсоедините заднюю крышку терминала;
Накрутите на штуцер гермоввода прижимную гайку со стороны зубчатой муфты, оставив отверстие достаточное для вставки фиксируемого кабеля;
Установите на штуцер гермоввода резиновое уплотнительное кольцо;
Вставьте штуцер гермоввода в отверстие для кабеля на задней крыше терминала так, чтобы уплотнительное кольцо оказалось плотно зажато между наружной стороной задней крышки и широкой частью штуцера;
Накрутите крепёжную гайку на резьбу штуцера, выступающую с обратной (внутренней) стороны задней крышки терминала.

Для монтажа кабеля при установленном гермовводе:

Вставьте необжатый конец кабеля в гермоввод и протяните кабель на необходимую длину, при необходимости предварительно ослабьте прижимную гайку;
Обожмите конец кабеля в соответствии с указаниями в Подключение терминала к сети Ethernet.
Плотно затяните прижимную гайку с наружной стороны задней крышки;
Вставьте разъём в порт Ethernet.

Установка задней крышки терминала выполняется следующим образом:

Приложите заднюю крышку к корпусу терминала. Убедитесь в том, что уплотнительная резинка не выпала из специальной выемки и плотно прижата выступом со стороны задней крышки;
Закрепите заднюю крышку с помощью винтов. Важно проконтролировать, чтобы в процессе затягивания винтов уплотнительная резинка не выдавилась из специальной выемки. Поэтому, затягивать винты на задней крышке следует осторожно, постепенно подкручивая каждый винт.

После выполнения вышеперечисленных указаний закончите монтаж терминала в соответствии с порядком монтажа, описанном в Порядок монтажа.

4.10. Монтаж и подключение терминала BioSmart PV-WTC-EM-L

Монтаж терминала BioSmart PV-WTC-EM-L осуществляется так же, как и монтаж терминалов других исполнений, кроме подключения сторонних устройств. Подключение сторонних устройств не допускается конструкцией терминала BioSmart PV-WTC-EM-L.
На плате терминала BioSmart PV-WTC-EM-L имеется разъём Ethernet для подключения к сетевому устройству. Если сетевое устройство оборудовано PoE-инжектором, то питание терминала можно осуществлять через разъём Ethernet. В противном случае, питание терминала обеспечивается через клеммы X9 от источника питания 12В.
Подключение терминала BioSmart PV-WTC-EM-L к сети Ethernet выполняется в соответствии Подключение терминала к сети Ethernet.
Подключение терминала BioSmart PV-WTC-EM-L к источнику питания выполняется в соответствии с Подключение питания терминала.
Настройки сетевых параметров терминала BioSmart PV-WTC-EM-L выполняется в соответствии с Настройка сетевых параметров терминала.
