Вкладка Схема размещения предназначена для создания схемы размещения ячеек шкафчика.

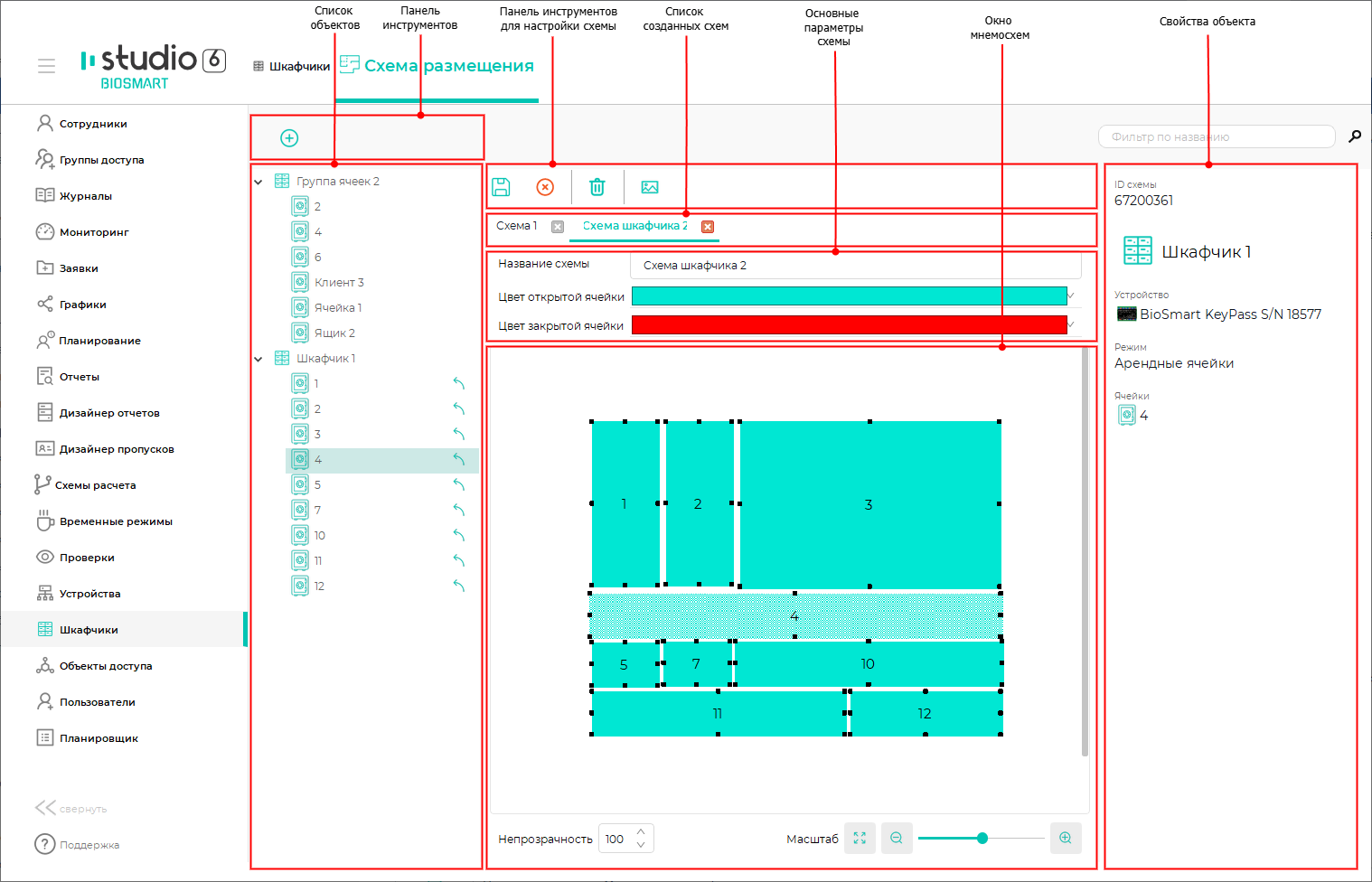

Вкладка Схема размещения состоит из нескольких блоков:
- Список объектов – список созданных шкафчиков. Стрелка справа от названия ячейки
означает, что ячейка размещена на схеме; - Панель инструментов – панель с кнопкой Добавить
, используется для добавления новой схемы; - Панель инструментов для настройки схемы – инструменты для редактирования схемы;
- Список созданных схем – панель закладок со списком созданных схем размещения. Нажатие на название схемы позволяет перейти в выбранную схему;
- Основные параметры схемы – панель для редактирования названия схемы и выбора цвета открытой и закрытой ячейки;
- Окно мнемосхем – содержит поле для создания схемы шкафчика;
- Свойства объекта – отображение ID схемы и свойств выделенной ячейки.
Доступные действия для конфигурирования схемы:
| № | Изображение | Описание | |
|---|---|---|---|
| 1 |
| Кнопка Добавить используется для добавления новой схемы. | |
| 2 |
| Кнопка Сохранить используется для сохранение схемы. | |
| 3 |
| Кнопка Отменить позволяет отменить несохраненные изменения. Происходит откат к последнему сохраненному варианту схемы. | |
| 4 |
| Кнопка Удалить ячейки позволяет удалить выделенную на схеме ячейку. | |
| 5 |
| Кнопка Изменить фон используется для загрузки из файла фона для схемы. Доступна загрузка файлов в формате *.png, *.xpm, *.jpg. В качестве фона можно использовать схему помещения, в котором расположен шкафчик. | |
| 6 |
| Поле Непрозрачность позволяет регулировать уровень прозрачности фона (в процентах). | |
| 7 |
| Поле Масштаб позволяет регулировать размер отображения схемы в окне. | |

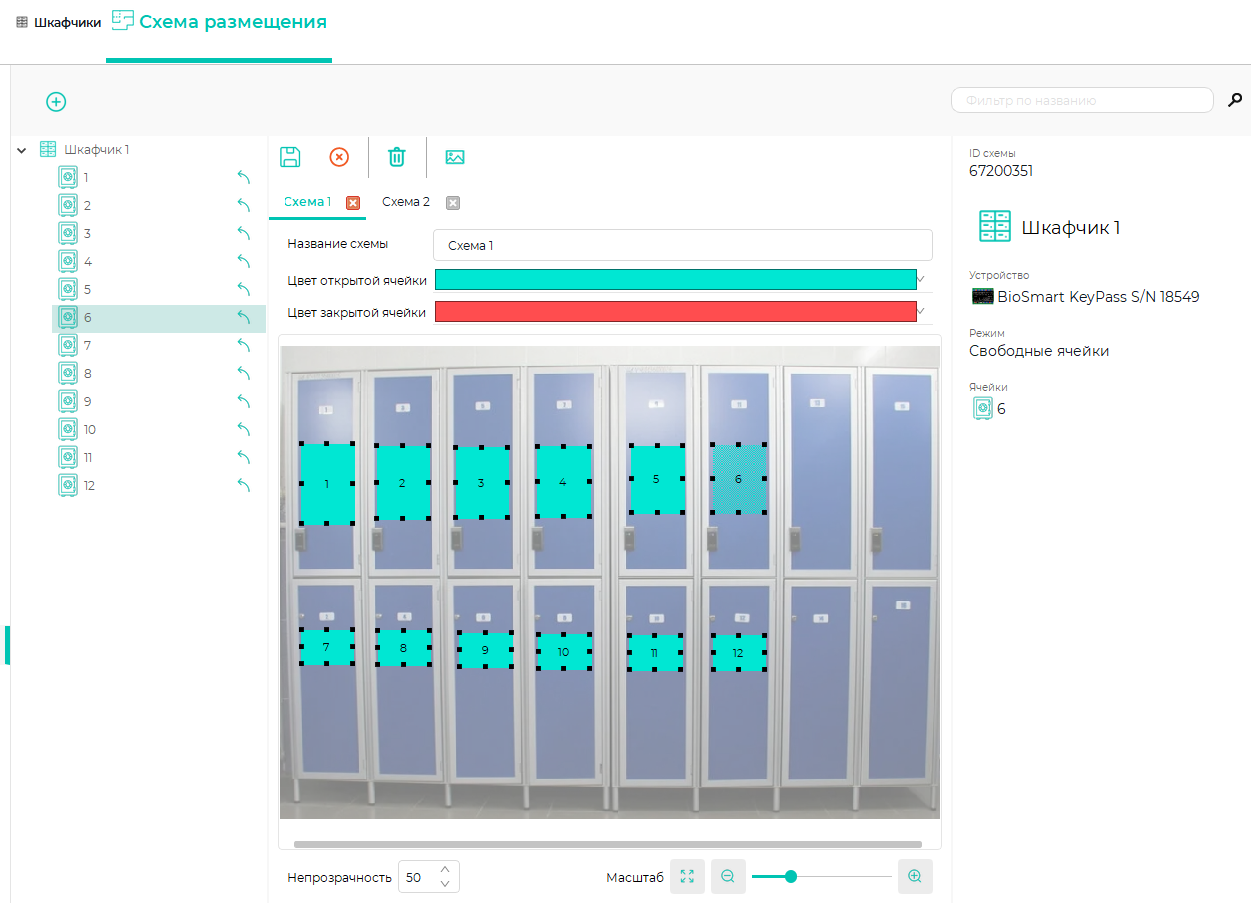

На рисунке ниже показан пример схемы размещения ячеек на загруженном плане шкафчика.
В блоке Свойства объекта отображается информация о выделенной ячейке:
- ID схемы;
- название шкафчика;
- контроллер, управляющий шкафчиком;
- режим работы шкафчика;
- номер ячейки.
