1.1. Назначение
Контроллер BioSmart UniPass Pro 2 предназначен для работы в составе биометрической системы контроля и управления доступом BioSmart. Контроллер применяется для организации контроля и управления доступом, а также учёта рабочего времени посредством идентификации пользователей по рисунку вен ладоней и RFID-картам.
ПО BioSmart UniPass Pro 2 работает с ПО Biosmart-Studio версии не ниже 6.4.0.
Контроллер работает совместно с биометрическими считывателями BioSmart PalmJet 2 (BioSmart PalmJet 2 BOX, BioSmart PalmJet 2 BOX-T) по интерфейсу Ethernet, BioSmart PalmJet (BioSmart PalmJet BOX, BioSmart PalmJet BOX-T), а также со считывателями RFID-карт по интерфейсу Wiegand или RS-485 (OSDP).
Контроллер BioSmart UniPass Pro 2 оснащен двумя портами PoE IEEE Class 3, что позволяет одновременно передавать данные и питание на считыватели BioSmart PalmJet 2 через кабель Ethernet, исключая необходимость в дополнительных источниках питания.
Контроллеры могут управлять исполнительными устройствами (электрозамками, турникетами и т.п.) с помощью встроенных реле. Контроллеры могут анализировать состояние датчиков или кнопок, подключенных к дискретным входам.
1.2. Технические характеристики
| Параметр | Значение |
|---|---|
| Процессор | Rockchip RK 3399 |
| GPU | Mali-T864 |
| Оперативная память | 4 Гб |
| Операционная система | Linux |
| Максимальное количество биометрических шаблонов при работе в режиме идентификации (1:N) | 100 000 |
| Максимальное количество биометрических шаблонов при работе в режиме верификации (1:1) | 1 000 000 |
| Максимальное количество кодов RFID-меток, хранящихся на контроллере | 1 000 000 |
| Максимальное количество событий, хранящихся на контроллере | 10 000 000 |
| Вероятность ошибочного предоставления доступа (FAR)* | 10-5 – 10-8 |
| Количество портов Ethernet (100 BASE-TX, IEEE 802.3) для связи с управляющим компьютером | 1 |
| Количество портов PoE IEEE 802.3af Class 3 для питания считывателей BioSmaгt PalmJet 2 | 2 |
| Поддерживаемые интерфейсы | Wiegand, RS- 485, USВ 2.0 |
| Количество интерфейсов USВ 2.0 | 2 |
| Количество интерфейсов RS-485 | 2 |
| Количество входов/выходов Wiegand | 2/2 |
| Поддерживаемые форматы Wiegand | Wiegand 26/32/ 34/37/40/42/48/50/56/58/64 |
| Порт с выходным напряжением DC 12 В 200 мА | 2 |
| Количество дискретных входов | 6 |
| Напряжение на дискретном входе, В | от 5 до 12 |
| Количество выходов типа “открытый коллектор” | 6 |
| Максимальное напряжение, коммутируемое на выходе типа “открытый коллектор”, В | 12 |
| Максимальный ток, коммутируемый на выходе типа “открытый коллектор”, мА | 50 |
| Количество встроенных реле | 2 |
| Электрические параметры реле | DC 24 В 7 А |
| Состояние контактов реле | Нормально разомкнутые и нормально замкнутые |
| Параметры электропитания | DC 12 В 4 А** |
| Материал корпуса | Пластик, металл |
| Габаритные размеры, мм | 180 х 125 х 40 |
| Масса нетто, г | 250 |
| Температура окружающего воздуха при эксплуатации | от -20 °С до +50 °С |
| Относительная влажность воздуха при температуре 25 °С | Не более 90% |
* Значение FAR = 10-8 получено расчётным методом и соответствует значению вероятности ошибочного отказа в доступе FRR не более 1,3 % при использовании базы данных 10 000 человек. ** Ток потребления составляет 4А при задействовании двух портов PoE. Если PoE не используется, контроллер будет потреблять 2А. | |
1.3. Описание работы контроллера
Контролер BioSmart UniPass Pro 2 предназначен для работы с биометрическими считывателями BioSmart PalmJet 2 или BioSmart PalmJet, а также сторонними считывателями, поддерживающими работу по интерфейсу Wiegand или RS-485 (OSDP). К контроллеру могут быть подключены кнопки, датчики, исполнительные устройства.
В процессе работы контроллер циклически опрашивает состояние подключенных считывающих устройств. Биометрические данные (или код RFID-карты), полученные от считывателей, передаются на контроллер, где происходит их сравнение с шаблонами вен ладоней (или кодами карт), хранящимися в базе данных. Если совпадение найдено, и доступ соответствующему сотруднику разрешен, то контроллер выполняет действия, указанные в настройках контроллера. Например, задействует реле и передаёт команды управления индикацией считывателя. Если совпадение не обнаружено, или доступ данному сотруднику запрещен, то выполняются другие действия в соответствии с настройками. Затем контроллер возвращается к циклическому опросу состояния считывающих устройств.
1.4. Состав контроллера
Контроллер BioSmart UniPass Pro 2 состоит из следующих основных частей:
- плата контроллера;
- корпус контроллера.

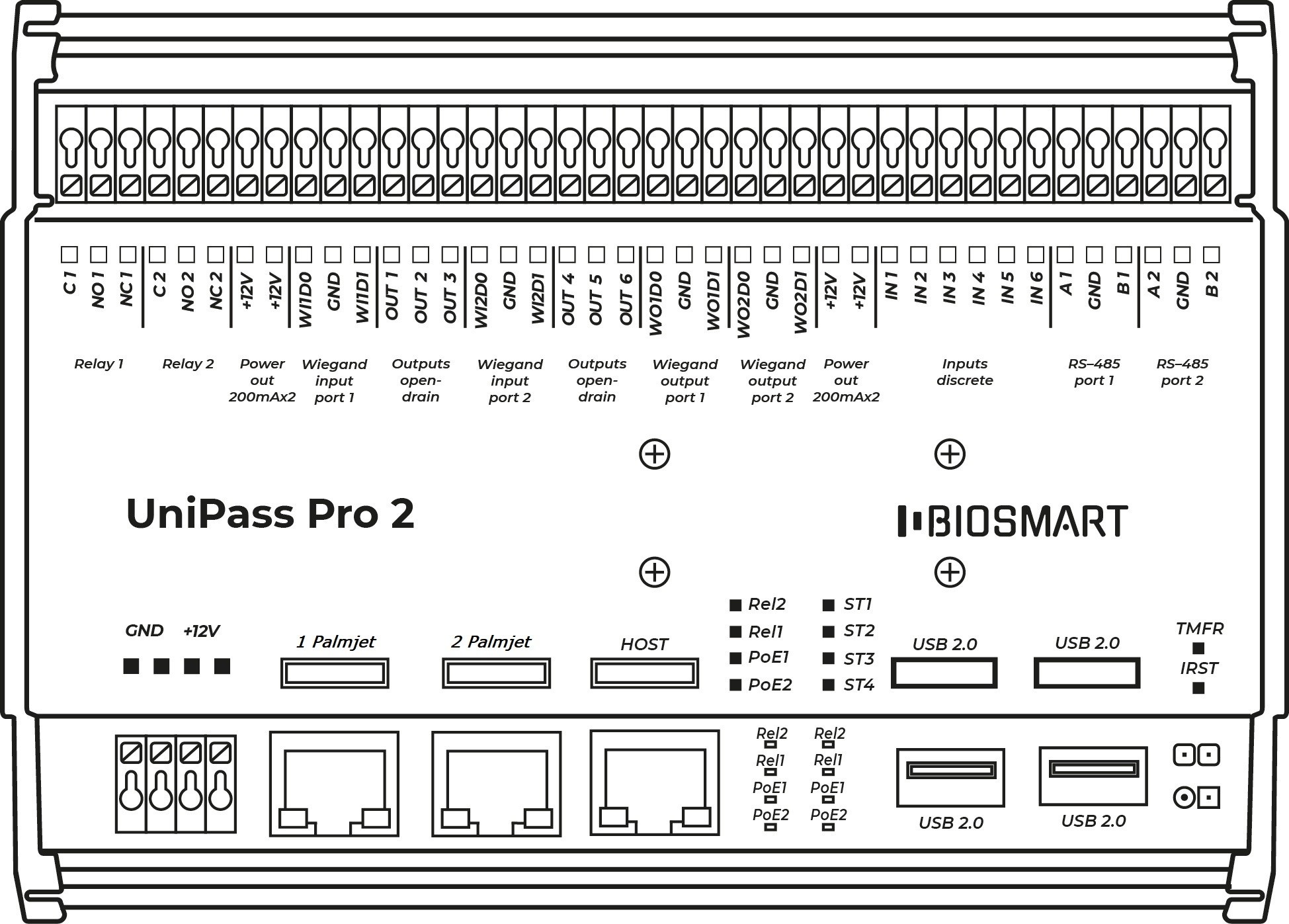

Внешний вид контроллера представлен на рисунке ниже.
1.5. Описание платы контроллера
В таблицах ниже приведено описание перемычек, индикаторов и контактов платы контроллера.
Перемычки
| Обозначение | Назначение |
|---|---|
| TMPR | Перемычка для подключения кнопки или датчика вскрытия корпуса (кнопки, датчики не входят в комплект поставки) |
| IPRST | Перемычка для сброса сетевых параметров |
Светодиодные индикаторы
| Обозначение | Тип и цвет индикации | Назначение |
|---|---|---|
| Rel1 | Зелёный | Состояние реле 1 (индикация включается при замыкании реле) |
| Rel2 | Зелёный | Состояние реле 2 (индикация включается при замыкании реле) |
| PoE1 | Зелёный | Индикация включается, если к разъему PV-WM подключен считыватель BioSmart PalmJet 2 или BioSmart PalmJet |
| PoE2 | Зелёный | Индикация включается, если к разъему PV-WM подключен считыватель BioSmart PalmJet 2 или BioSmart PalmJet |
| ST1 | Зелёный | Отображает запуск операционной системы |
| ST2 | Зелёный | Отображение состояния центрального процессорного устройства |
| ST3 | Зелёный | Статус обновления встроенного ПО (индикация включается при запуске обновления встроенного ПО) |
| ST4 | Зелёный | Статус обновления встроенного ПО (индикация включается при завершении обновления встроенного ПО) |
Перечень контактов
| Группа контактов | Обозначение контакта | Описание | Используется для подключения |
|---|---|---|---|
| GND | GND | Питание, общий провод | Подключение к отрицательному полюсу источника питания 12 В. |
| GND | |||
| +12 V | +12 V | Питание +12 В | Подключение к положительному полюсу источника питания 12 В. |
| +12 V | |||
| PV-WM | PV-WM | Разъём Ethernet+ PoE IEEE 802.3af class 3 | Подключение считывателей BioSmart PalmJet 2. |
| PV-WM | |||
| Host | Host | Разъём Ethernet | Подключение контроллера к сети Ethernet. |
| USB 2.0 | USB 2.0 | Разъём USB | Подключение дополнительного оборудования. |
| USB 2.0 | |||
| Relay 1 | C1 | Общий контакт (реле 1) | Подключение исполнительного устройства. |
| NO1 | Нормально разомкнутый контакт (реле 1) | ||
| NC1 | Нормально замкнутый контакт (реле 1) | ||
| Relay 2 | C2 | Общий контакт (реле 2) | Подключение исполнительного устройства. |
NO2 | Нормально разомкнутый контакт (реле 2) | ||
NC2 | Нормально замкнутый контакт (реле 2) | ||
| Power out 200mAх2 | +12 V | Напряжение 12 В (не более 200 мА) | Электропитание стороннего маломощного устройства или подключение кнопки, датчика. |
| +12 V | |||
| Wiegand input port 1 | WI1D0 | Вход Wiegand DATA0 | Подключение RFID-считывателя по интерфейсу Wiegand. |
| GND | Wiegand общий | ||
| WI1D1 | Вход Wiegand DATA1 | ||
| Outputs open-drain | OUT1 | Выход типа "открытый коллектор". Напряжение, коммутируемое на выходе типа "открытый коллектор" от 5 до 12 В. Максимальный ток, коммутируемый на выходе типа "открытый коллектор" 50 мА. | Коммутация напряжения на внешней нагрузке, управление индикацией RFID-считывателя. |
OUT2 | |||
OUT3 | |||
| Wiegand input port 2 | WI2D0 | Вход Wiegand DATA0 | Подключение RFID-считывателя по интерфейсу Wiegand. |
| GND | Wiegand общий | ||
| WI2D1 | Вход Wiegand DATA1 | ||
| Outputs open-drain | OUT4 | Выход типа "открытый коллектор". Напряжение, коммутируемое на выходе типа "открытый коллектор" от 5 до 12 В. Максимальный ток, коммутируемый на выходе типа "открытый коллектор" 50 мА. | Коммутация напряжения на внешней нагрузке, управление индикацией RFID-считывателя. |
OUT5 | |||
OUT6 | |||
| Wiegand output port 1 | WO1D0 | Выход DATA0 интерфейса Wiegand | Подключение к стороннему контроллеру по интерфейсу Wiegand. |
GND | Wiegand общий | ||
WO1D1 | Выход DATA1 интерфейса Wiegand | ||
| Wiegand output port 2 | WO2D0 | Выход DATA0 интерфейса Wiegand | Подключение к стороннему контроллеру по интерфейсу Wiegand. |
| GND | Wiegand общий | ||
| WO2D1 | Выход DATA1 интерфейса Wiegand | ||
| Power out 200mAх2 | +12 V | Напряжение 12 В (не более 200 мА) | Электропитание стороннего маломощного устройства или подключение кнопки, датчика. |
+12 V | |||
| Inputs discrete | IN 1 | Дискретный вход. Напряжение, подаваемое на дискретный вход от 5 до 12 В. Логическая «1» при напряжении более 4 В. Логический «0» при напряжении менее 1 В. | Подключение кнопки/датчика прохода. |
| IN 2 | |||
| IN 3 | |||
| IN 4 | |||
IN 5 | |||
IN 6 | |||
RS-485 port 1 | A1 | Линия данных A (+) | Подключение RFID-считывателей по интерфейсу RS-485 (OSDP). В настоящее время не используется. |
GND | RS-485 общий | ||
B1 | Линия данных B (-) | ||
RS-485 port 2 | A2 | Линия данных A (+) | |
| GND | RS-485 общий | ||
B2 | Линия данных B (-) |
