В разделе описаны основные настройки контроллера, выполняемые в ПО Biosmart-Studio v6.
Встроенное ПО BioSmart KeyPass версии 1.3 работает с ПО Biosmart-Studio версии не ниже 6.4.4.
10.1. Общая информация о настройках

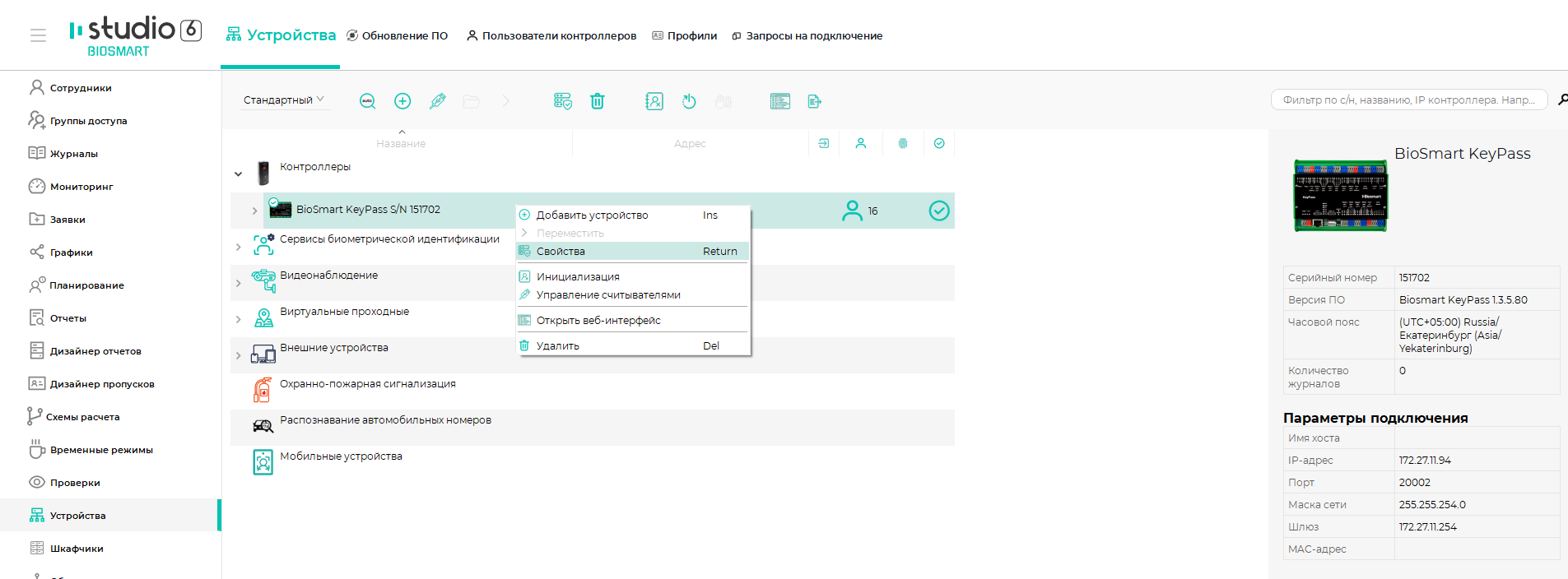

Для настройки контроллера в ПО Biosmart-Studio v6 перейдите в раздел Устройства. Окно свойств контроллера можно открыть следующими способами:
- дважды кликнуть левой кнопкой мыши на строке с контроллером
- выделить контроллер и нажать кнопку Свойства на панели инструментов
- нажать на контроллер правой кнопкой мыши и в контекстном меню выбрать пункт Свойства.
Откроется окно Свойства BioSmart KeyPass.
На панели управления расположены следующие кнопки:
| Обновление ПО |
| – настройка задания на обновление встроенного ПО контроллера (см. Обновление встроенного ПО контроллера в ПО Biosmart-Studio v6). |
| Инициализация |
| – инициализация контроллера, в ходе которой из памяти удаляются список сотрудников, их идентификаторы и события. |
| Сброс настроек |
| – сброс настроек контроллера на заводские (см. Сброс параметров контроллера к заводским в ПО Biosmart-Studio v6). |
| Калибровка сенсора |
| – для контроллера не используется. |
| Применить профиль |
| – применение для контроллера настроек профиля. В настоящий момент функция не поддерживается. |
| Сохранить в профиль |
| – сохранение настроек контроллера в профиль. В настоящий момент функция не поддерживается. |

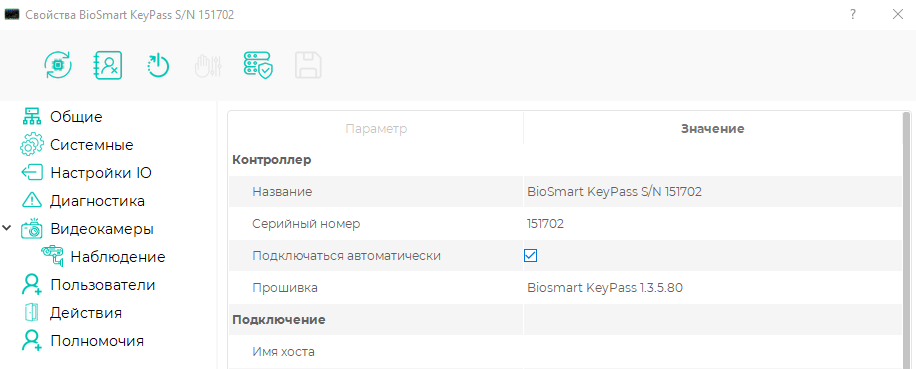

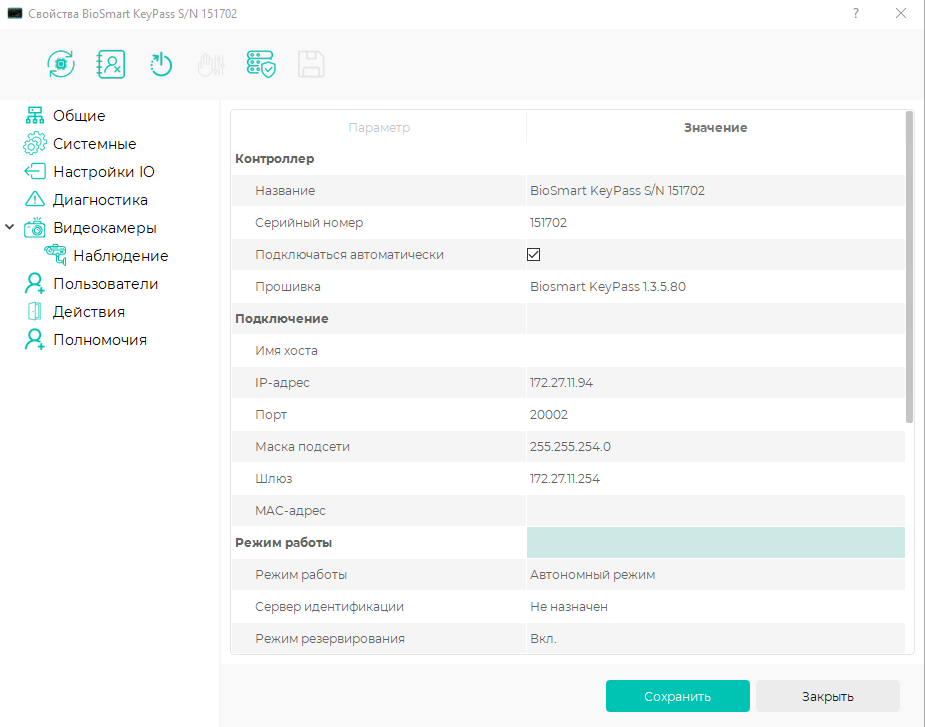

10.2. Вкладка Общие
Раздел Контроллер:
- Название – название контроллера в ПО Biosmart-Studio v6.
- Серийный номер – короткий серийный номер контроллера. Заполняется автоматически, не редактируется.
- Подключаться автоматически – флаг, при установке которого сервер BioSmart будет автоматически подключаться к контроллеру в случае возобновления связи с контроллером.
- Прошивка – версия встроенного ПО контроллера. Заполняется автоматически, не редактируется.
Раздел Подключение:
- Имя хоста, IP-адрес, Порт, Маска подсети, Шлюз, MAC-адрес – сетевые настройки контроллера.
Раздел Режим работы:
- Режим работы – режим работы контроллера. Доступны следующие режимы: автономный режим и серверная идентификация.
В режиме серверной идентификации для идентификации и хранения кодов RFID-карт используется внешний сервер.
В автономном режиме идентификация, хранение кодов RFID-карт и журнала событий осуществляется на контроллере с непрерывным обменом этими данными с ПО Biosmart-Studio v6. Список сотрудников, которым назначен доступ с помощью контроллера, задается в ПО Biosmart-Studio v6.
Режим серверной идентификации поддерживается начиная с версии 1.2 встроенного ПО контроллера.
- Сервер идентификации – сетевой адрес внешнего сервера идентификации при работе контроллера в режиме «Серверная идентификация».
- Режим резервирования – режим работы в серверной идентификации, при котором хранение биометрических шаблонов, кодов RFID-карт и журнала событий осуществляется не только на сервере идентификации, но и на контроллере. При отсутствии соединения с сервером идентификации контроллер будет идентифицировать сотрудников в автономном режиме.
Раздел Дополнительно:
- Часовой пояс – часовой пояс, в соответствии с которым будет установлено время на контроллере.
- Время ожидания ответа – интервал времени, в течение которого сервер BioSmart ожидает ответ от контроллера (в секундах). Если по истечении указанного интервала ответ не получен, то связь с контроллером считается разорванной.
- Максимальный размер пакета, байт (MTU) – не используется. Максимальный размер пакета, передаваемый контроллером без фрагментации. Настройка необходима только в сетях, где есть маршрутизаторы, не поддерживающие фрагментацию пакетов.
- Количество пользователей – количество сотрудников, которым назначен доступ с помощью контроллера.
- Количество шаблонов – количество биометрических шаблонов в памяти контроллера.
- Кол-во журналов в памяти – количество событий в памяти контроллера, которые ещё не отправлены на сервер ПО Biosmart-Studio v6.
Раздел Входы/выходы:
- Количество реле - общее количество реле контроллера.
- Количество дискретных входов - количество дискретных входов контроллера.

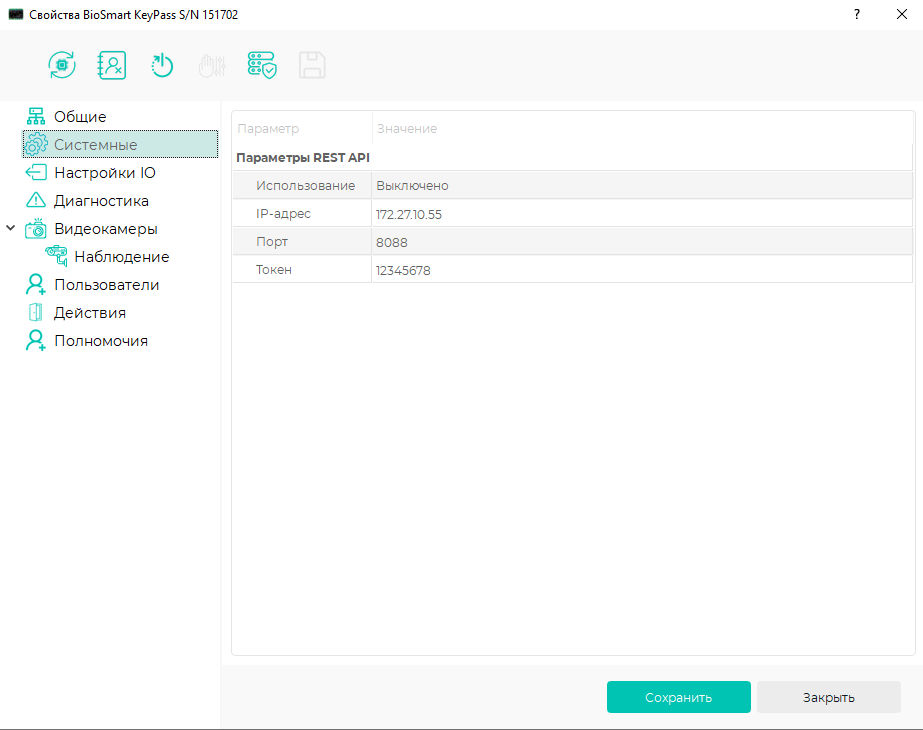

10.3. Вкладка Системные
Вкладка Системные предназначена для настройки параметров работы контроллера.
Раздел Параметры REST API:
- Использование - включение/отключение REST-сервиса шкафчиков.
- IP-адрес - IP-адрес REST-сервиса шкафчиков. Устанавливается автоматически (см. раздел Мобильные приложения).
- Порт - номер порта. Устанавливается автоматически (см. раздел Мобильные приложения).
- Токен - токен доступа, сгенерированный на любом сайте (например API token generator). Устанавливается автоматически (см. раздел Мобильные приложения).

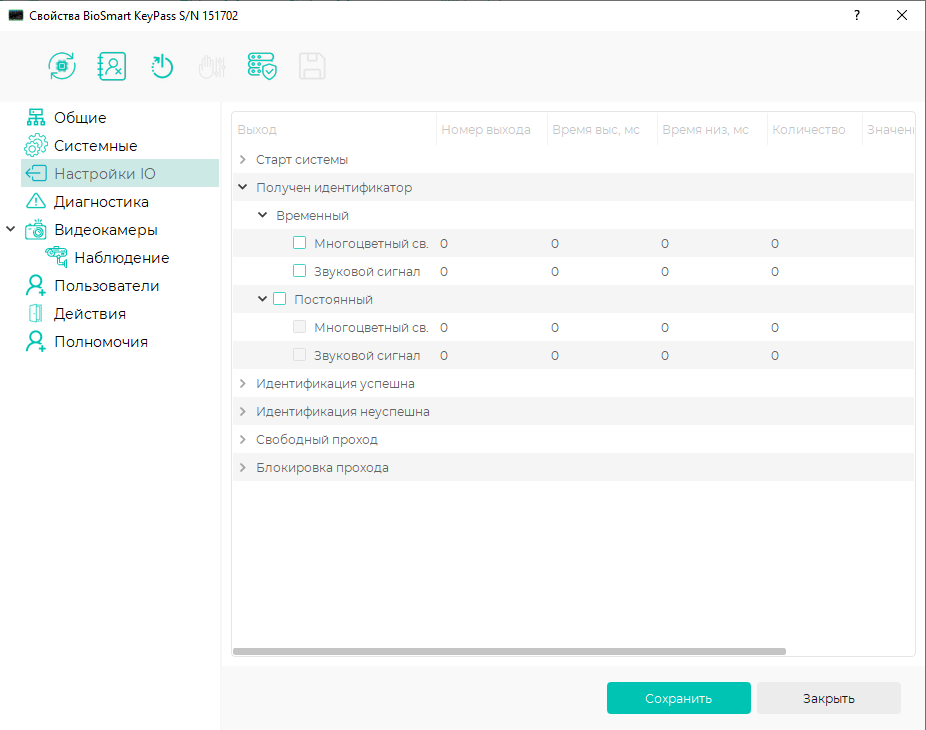

10.4. Вкладка Настройки IO
Вкладка Настройки IO предназначена для настройки индикации считывателей, подключённых по интерфейсу RS-485.
Каждому событию соответствует временный и постоянный режим работы звуковой и световой индикации. Сначала всегда отрабатывают настройки временного режима, затем активируются настройки постоянного режима.
Если какие-то поля оставить незаполненными, будут применяться только те настройки индикации, которые были явно заданы.
Каждому из режимов соответствуют настройки звуковой и световой индикации. Описание настроек приведено в таблице ниже.
| Параметр | Описание |
|---|---|
| Многоцветный зв. | |
| Номер выхода | По умолчанию установлено значение 0. Изменять его не требуется. |
| Время выс, мс | Длительность срабатывания светодиода, выбранного в поле Значение выс. |
| Время низ, мс | Длительность срабатывания светодиода, выбранного в поле Значение низ. |
| Количество | Количество повторений светового сигнала. |
| Значение выс | Светодиод, который сработает первым. Для выбора доступны следующие значения:
|
| Значение низ | Светодиод, который сработает вторым. Для выбора доступны следующие значения:
|
| Звуковой сигнал | |
| Номер выхода | По умолчанию установлено значение 0. Изменять его не требуется. |
| Время выс, мс | Длительность звукового сигнала при появлении события. |
| Время низ, мс | Длительность паузы после срабатывания звукового сигнала. |
| Количество | Количество повторений звукового сигнала. |

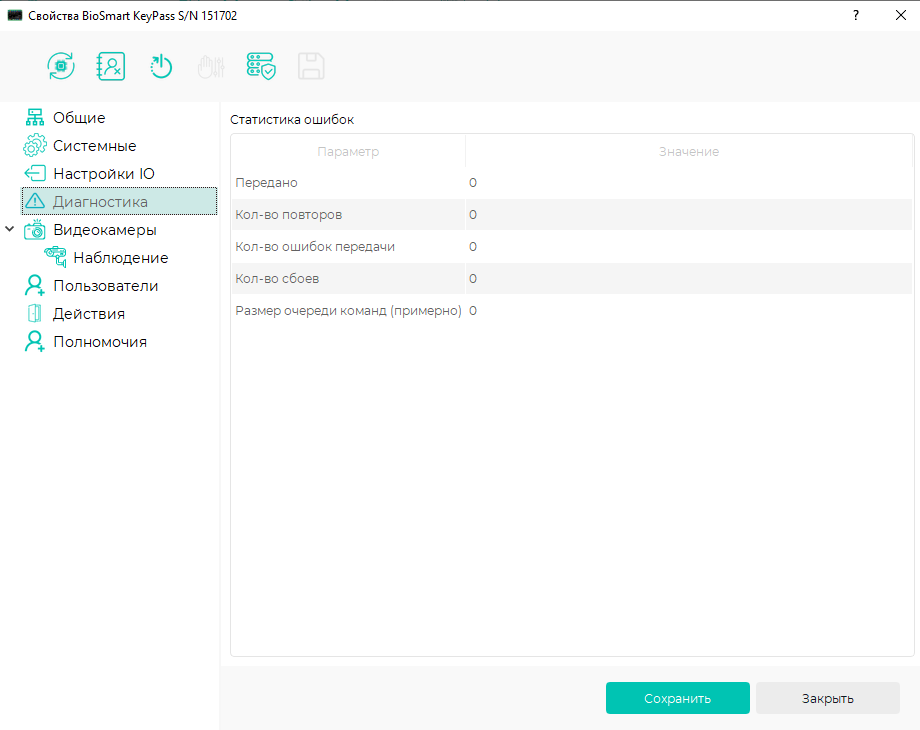

10.5. Вкладка Диагностика
Вкладка Диагностика предназначена для отображения статистических данных по связи устройства с сервером Biosmart и результатов самодиагностики.
Параметры:
- Передано – число пакетов, переданных контроллером за последний час.
- Кол-во повторов, Кол-во ошибок передачи – количество повторов и ошибок за последний час.
- Кол-во сбоев – количество пакетов, которые контроллер не смог передать на сервер BioSmart.
- Размер очереди команд (примерно) – количество команд, которые на данный момент поставлены в очередь сервером BioSmart для этого контроллера.

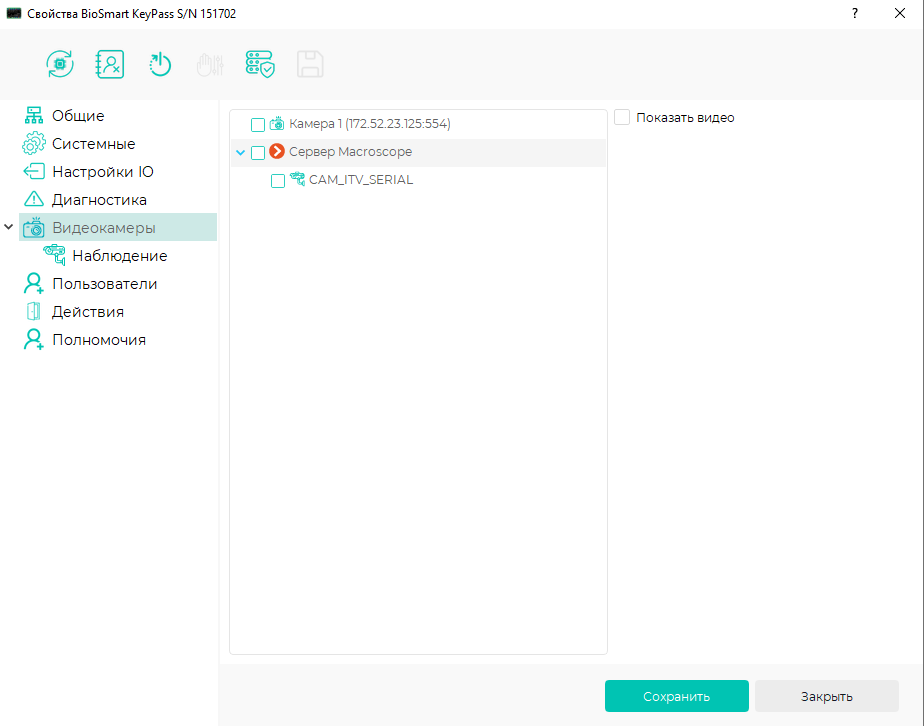

10.6. Вкладка Видеокамеры
В настоящее время вкладка не используется.
На вкладке можно выбрать сервер видеонаблюдения, на котором будет храниться видео, и камеру. Видеофрагменты с выбранной камеры будут привязаны к событиям идентификации на контроллере. Фрагменты видео можно просматривать в разделе Журналы.

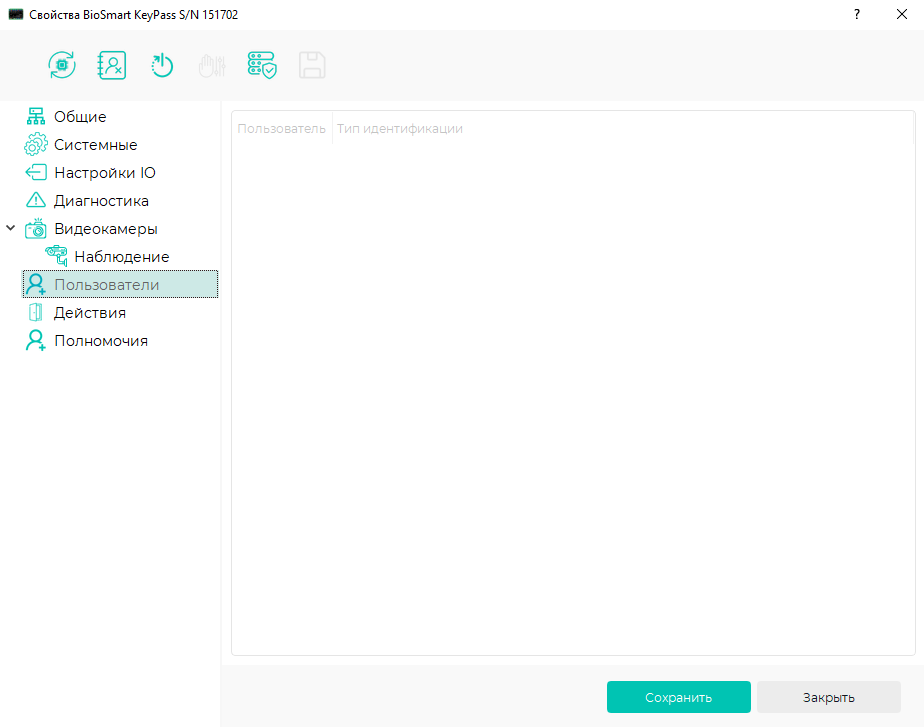

10.7. Вкладка Пользователи
В настоящее время вкладка не используется.

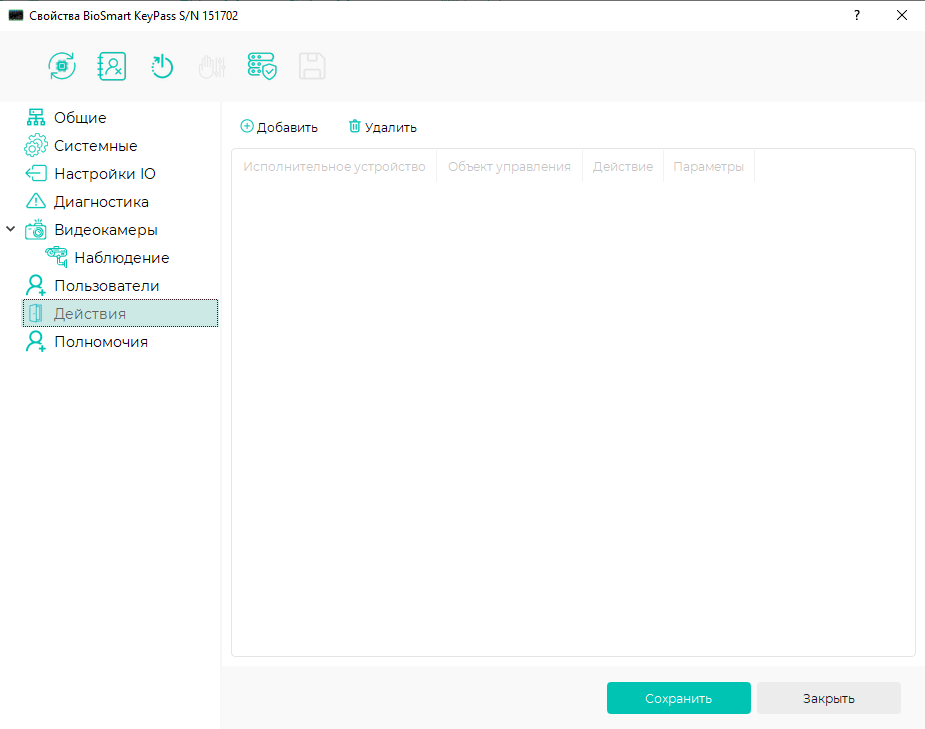

10.8. Вкладка Действия
На текущий момент реле можно настроить только для управления шкафчиками.
Вкладка предназначена для настройки срабатывания встроенного реле контроллера или реле в случае успешной идентификации.

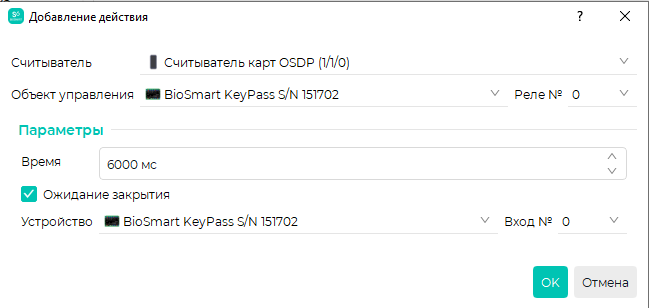

По нажатию кнопки Добавить открывается окно Добавление действия.
Описание параметров приведено в таблице ниже.
| Параметр | Описание |
|---|---|
| Исполнительное устройство | Выбор считывателя, после идентификации на котором будут выполняться, выбранные действия. |
| Объект управления | Выбор устройства, на котором будет срабатывать реле. |
| Реле № | Номер реле на выбранном устройстве. |
| Время | Время удержания реле в сработавшем состоянии (в миллисекундах). |
| Ожидание прохода | В чек-боксе ставится отметка, если после идентификации ожидается срабатывание датчика прохода. |
| Устройство | Выбор устройства, к которому подключен датчик прохода. |
| Вход № | Номер дискретного входа устройства, к которому подключен датчик прохода. |

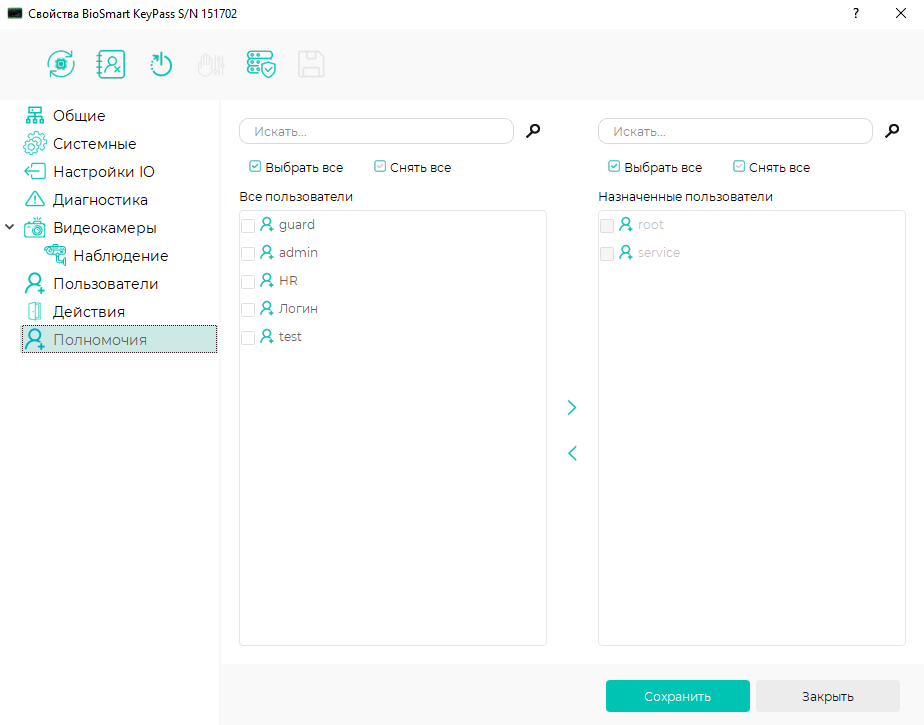

10.9. Вкладка Полномочия
В настоящее время вкладка не используется.
Вкладка Полномочия предназначена для выбора пользователей, которым будут доступны настройки контроллера в ПО Biosmart-Studio v6.
