В разделе описан минимальный необходимый перечень настроек, которые следует выполнить для начала работы с контроллером (с подключенным RFID-считывателем).
Приступать к настройке контроллера следует после его монтажа (см. раздел Монтаж) и подключения (см. раздел Подключение).
ПО BioSmart KeyPass версии 1.3 работает с ПО Biosmart-Studio версии не ниже 6.4.4.
Выполните настройку в следующем порядке:
На предприятии-изготовителе контроллеру назначается IP-адрес 172.25.110.71.
Чтобы начать работу с контроллером, нужно установить сетевые настройки контроллера в соответствии с настройками используемой сети.
Чтобы сменить IP-адрес контроллера, выполните следующие действия:
Для ПК с ОС Windows
Функция изменения сетевых параметров контроллера через приложение IP CHANGER доступна, начиная с версии встроенного ПО 1.3.Х.
Для смены IP-адрес контроллера, выполните следующие действия:
- Скачайте приложение IP CHANGER Utility, размещенное на сайте bio-smart.ru в разделе Техподдержка → ПО → вкладка Драйверы.
- Распакуйте файл ipchanger.zip в любой каталог и перейдите в него.
- Откройте папку ipchanger → запустите приложение ipchanger.exe.
- В открывшемся окне нажмите кнопку Search → в списке выберите контроллер → нажмите кнопку Change IP.
- Укажите сетевые настройки контроллера в соответствии с настройками используемой сети → нажмите кнопку ОК.
- Контроллер готов для дальнейшей настройки.
Для ПК с ОС Astra Linux
Для доступа к контроллеру необходимо, чтобы компьютер находился в одной с ним подсети. Это требует временного изменения настроек сетевого адаптера компьютера, на котором установлено ПО Biosmart-Studio v6.
Типовой порядок действий для изменения настроек сетевого адаптера компьютера:
- Нажмите правой кнопкой мыши (ПКМ) на иконке NetworkManager в системном трее → Параметры соединений...
- В открывшемся окне выберите используемое сетевое соединение и дважды кликните по нему.
- На вкладке Параметры IPv4 нажмите Добавить. Установите IP-адрес, маску сети и шлюз из подсети контроллера.
- Нажмите Сохранить.
- Для вступления изменений в силу нажмите левой кнопкой мыши (ЛКМ) на иконку NetworkManager в системном трее, после чего ЛКМ на используемое сетевое соединение.
С подробными сведениями о настройках сети на ПК с ОС Astar Linux можно ознакомиться в документации производителя.
После этого смените IP-адрес контроллера в веб-интерфейсе (см. раздел Настройка сетевых параметров) и верните сетевые настройки компьютера в исходное состояние.
В ПО Biosmart-Studio v6 в разделе Устройства нажмите кнопку Автопоиск.
В списке устройств найдите контроллер по серийному номеру, заполните чекбокс и нажмите Подтвердить.
В окне Мастер добавления устройства нажмите Далее (при необходимости изменить настройки можно будет позже).
Настройки в окнах Действия после подключения, Доступ, Полномочия и Пользователи контроллеров можно выполнить позже. Нажмите Далее.
В окне Сохранение дождитесь добавления и подключения контроллера и нажмите Завершить.

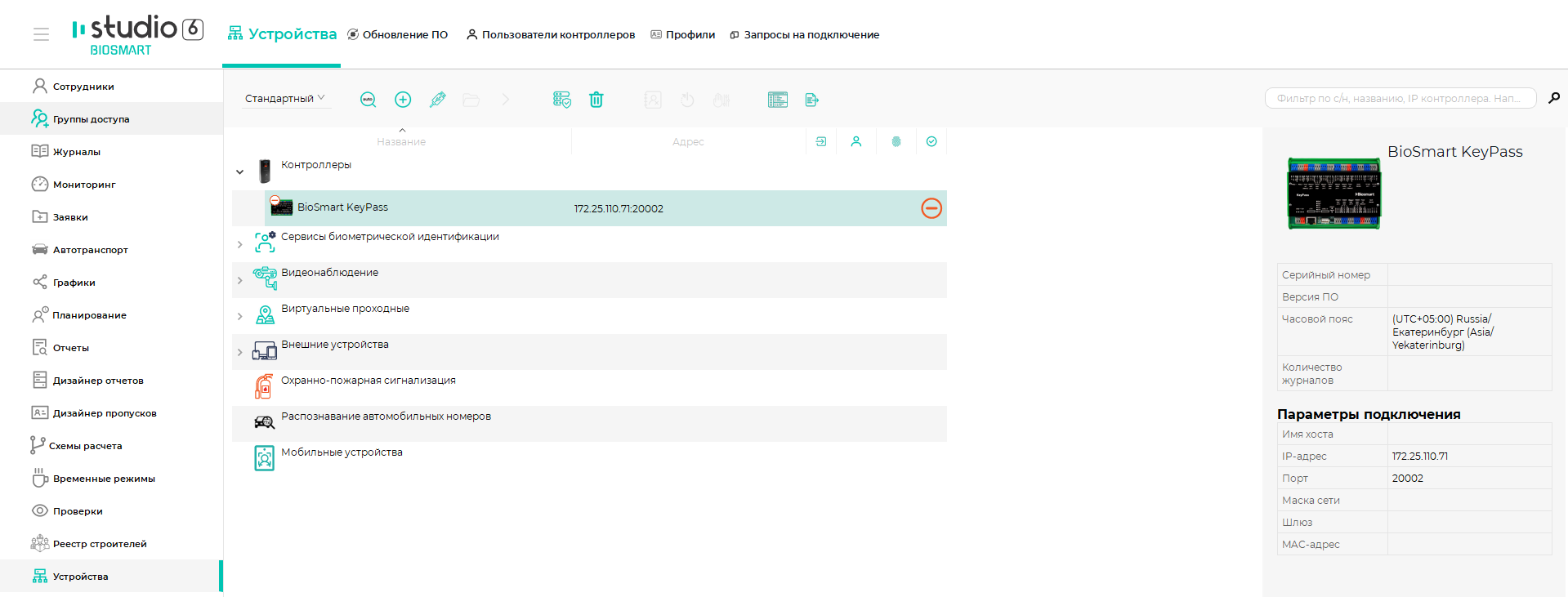

После успешного добавления контроллер будет показан в списке устройств.

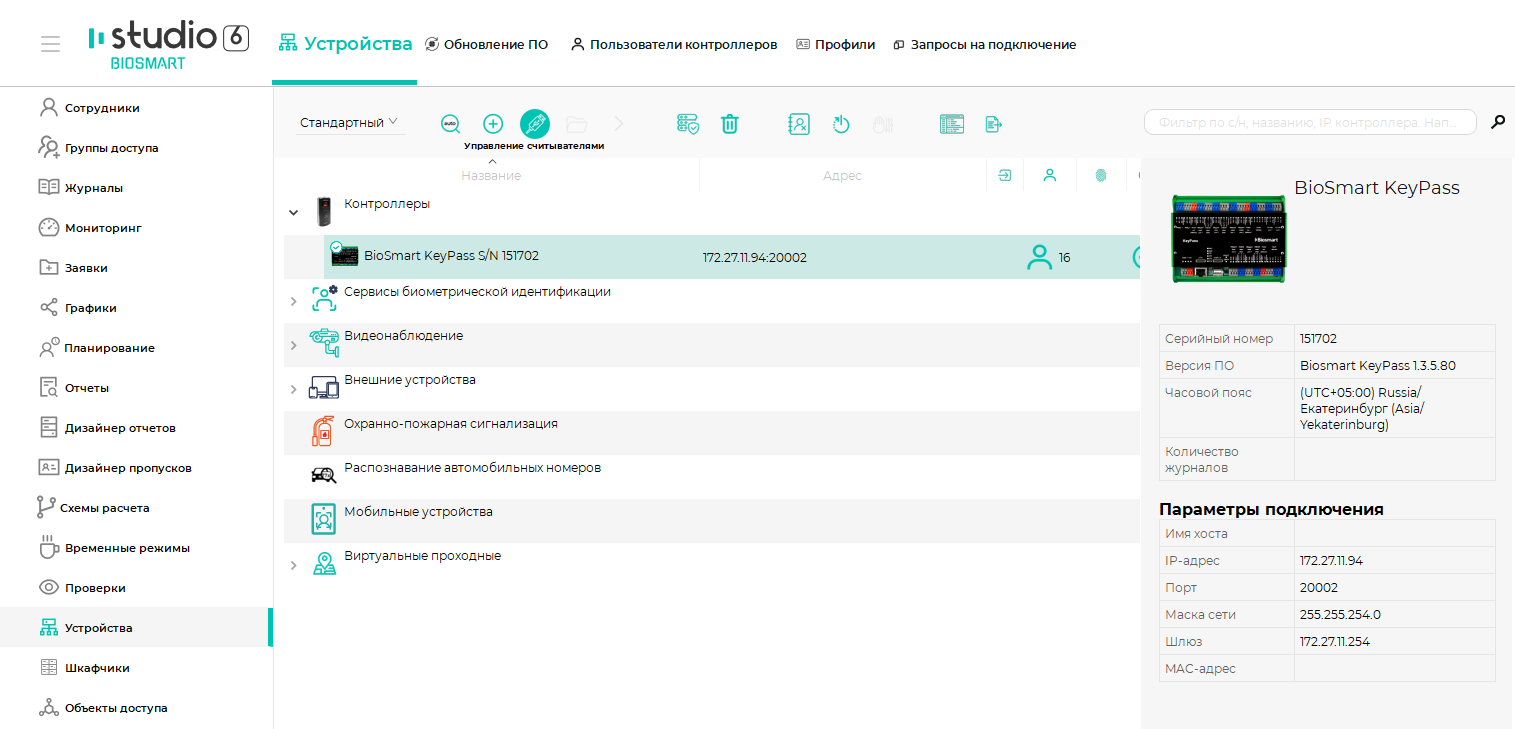

Для добавления подключенных RFID-считывателей выберите контроллер и нажмите кнопку Управление считывателями.
Автоматическое добавление устройств

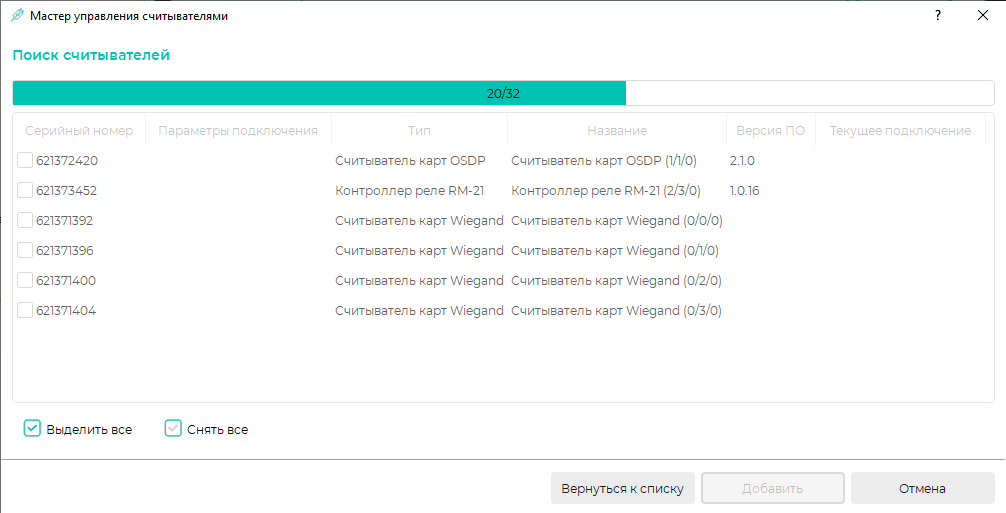

В окне Мастер управления считывателями нажмите кнопку Найти. Отобразится список всех доступных для добавления считывателей, а также релейных модулей BioSmart RM-21 OSDP.
При автоматическом поиске выполняется сканирование диапазона адресов от 0 до 31, устройства с адресами, выходящими за пределы этого диапазона, добавьте вручную.
Выберите считыватели и нажмите кнопку Добавить, затем Завершить.
Добавленные считыватели появятся в списке устройств.
Добавление устройств вручную
В окне Мастер управления считывателями нажмите кнопку Добавить.

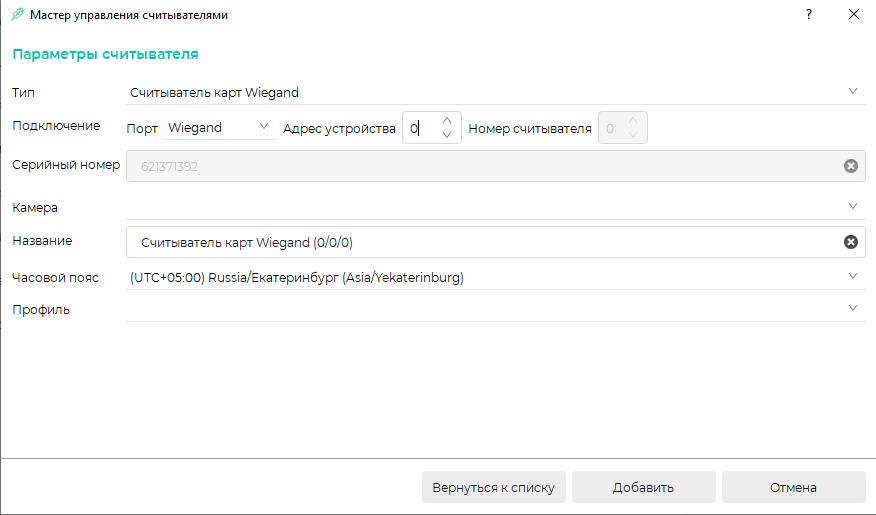

В стройке Тип выберите тип подключаемого устройства, например, Считыватель карт Wiegand.
В строке Подключение → поле Адрес устройства выберите порт Wiegand, к которому подключен считыватель.
Значение 0/1/2/3 в поле Адрес устройства соответствует группам контактов Wiegand input port 1/2/3/4 на контроллере.
Для устройств, подключенных по интерфейсу RS-485 (OSDP), выберете порт контроллера, адрес устройства от 0 до 126 и номер считывателя.
Строка Название заполниться автоматически, при необходимости можно откорректировать .
Нажмите Добавить, затем Завершить.
Добавленный считыватель появится в списке устройств.

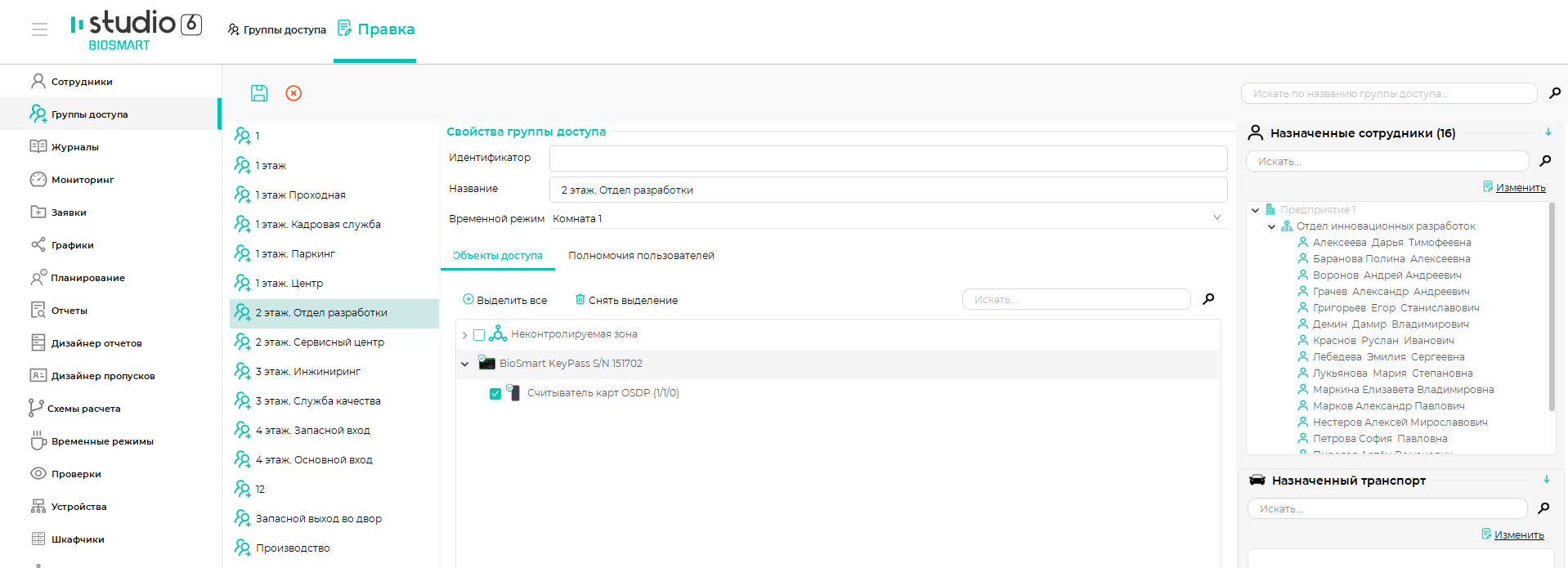

Для назначения RFID-считывателю группы доступа перейдите в раздел Группы доступа. Выберите группу доступа, отметьте считыватель и нажмите кнопку Сохранить.
После назначения группы доступа в разделе Устройства в строке с названием считывателя будет показано количество сотрудников, которым предоставлен доступ с помощью считывателя.
В свойствах считывателя показаны названия назначенных групп доступа.
