Общие сведения
Считыватель карт BS-RD предназначен для считывания кодов RFID-карт и последующей передачи их на контроллер BioSmart Prox-E (BioSmart Prox-E-EX), BioSmart UniPass (BioSmart UniPass-EX) или другой контроллер, поддерживающий взаимодействие по интерфейсу Wiegand.
Считыватели выпускаются в различных исполнениях в зависимости от типа встроенного RFID‑считывателя. Исполнение считывателя и перечень считываемых идентификаторов указаны в паспорте на считыватель.
Описание работы
Считыватель, подключенный к контроллеру, переходит в режим ожидания карты. При поднесении к считывателю RFID-карты, происходит считывание кода карты. Считанный код карты передается на контроллер для принятия решения о предоставлении доступа сотруднику. Контроллер задействует звуковую и световую индикацию считывателя в соответствии с настройками. По умолчанию установлены следующие световые сигналы:
| Красный | Ожидание карты/Оповещение о неуспешной идентификации |
| Зеленый | Оповещение об успешной идентификации |
Технические характеристики
Основные технические характеристики считывателя приведены в таблице.
| Параметр | Значение |
|---|---|
| Интерфейс связи с контроллерами | RS-485, Wiegand |
| Скорость передачи данных по интерфейсу RS-485 при работе с контроллером BioSmart Prox-E, бит/с | 115200 |
| Индикация | Сигнал зуммера, двухцветный светодиод |
| Способ управления индикацией | По внутренней программе или от внешнего устройства |
| Параметры электропитания | DC 12 В 0,15 А |
| Материал корпуса | Пластик |
| Габаритные размеры, мм | 109 x 49 x 26 |
| Масса нетто, г | 62 |
| Масса брутто, г | 127 |
| Температура воздуха при эксплуатации | От 0 до +50°C |
| Относительная влажность воздуха при эксплуатации при температуре 25 °C | Не более 70% |
Описание платы

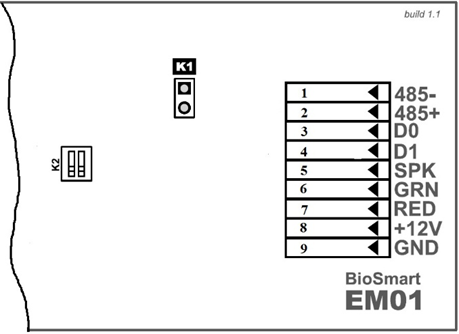

Расположение контактов платы считывателя представлено на рисунке ниже.
Описание контактов платы приведено в таблице ниже.
| № | Обозначение контактов | Описание | Назначение |
|---|---|---|---|
| 1 | 485- | «-» интерфейса RS-485 | Подключение к контроллеру BioSmart Prox-E (EX) по интерфейсу RS-485 |
| 2 | 485+ | «+» интерфейса RS-485 | |
| 3 | D0 | Выход Wiegand (DATA 0) | Подключение к контроллеру BioSmart Prox-E (EX) или другому контроллеру по интерфейсу Wiegand |
| 4 | D1 | Выход Wiegand (DATA 1) | |
| 5 | SPK | Управление звуковой индикацией считывателя | |
| 6 | GRN | Управление зеленым светодиодом считывателя | |
| 7 | RED | Управление красным светодиодом считывателя | |
| 8 | +12V | Питание, +12В | Подключение к положительному полюсу источника питания 12В |
| 9 | GND | Питание, общий провод | Подключение к отрицательному полюсу источника питания 12В |
Перемычка К1 предназначена для подключения встроенного терминального резистора считывателя при организации обмена по интерфейсу RS-485.
Движковый переключатель К2 используется для выбора адреса считывателя в сети RS-485.
Любое переключение ползунков движкового переключателя осуществляется только при снятом питании!
Соответствие адресов и положений ползунков движкового переключателя К2 приведено в таблице:
| Адрес | Ползунок 1 | Ползунок 2 |
|---|---|---|
| 0 | OFF | OFF |
| 1 | ON | OFF |
| 2 | OFF | ON |
| 3 | ON | ON |
