В разделе приведены основные схемы подключения.
Все работы по подключению считывателя выполняйте только при отключенном напряжении электропитания!
Подключение питания Mini-O, Mini-E
Для подключения считывателя BioSmart Mini-O к источнику питания используются контакты +12V и -12V.
Cчитыватель BioSmart Mini-E подключается к источнику питания аналогично через контакты +12V и GND.
Подключение Mini-O, Mini-E к контроллеру

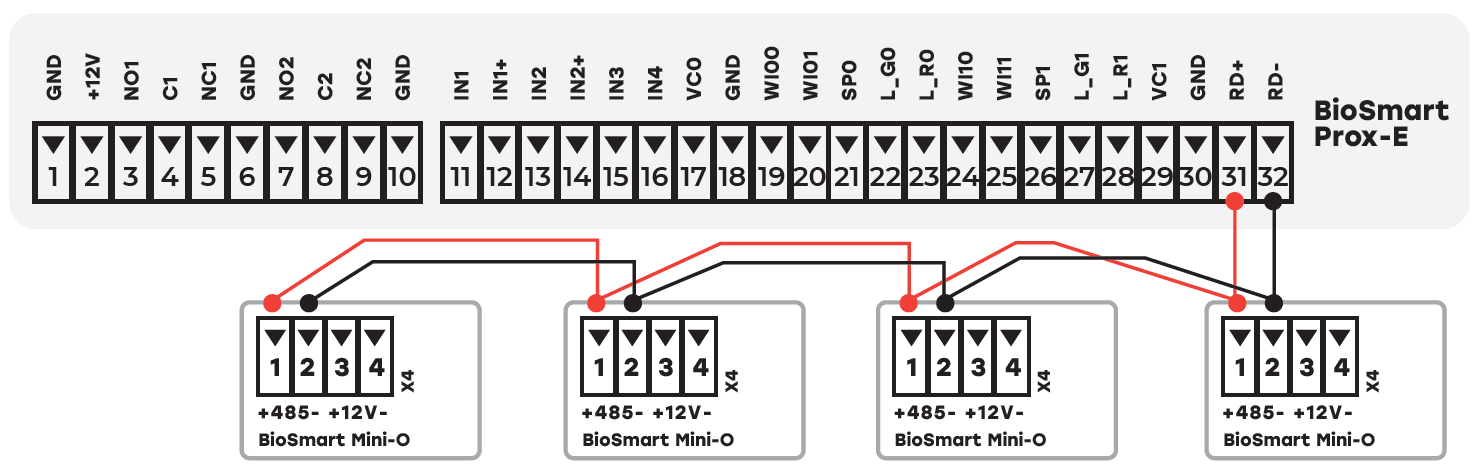

Подключение считывателя к управляющему контроллеру осуществляется согласно схеме ниже.
Общие провода устройств (GND), подключенных по интерфейсу RS-485, должны быть соединены. В противном случае возможна потеря работоспособности устройств или потеря связи между ними.
К одному контроллеру BioSmart Prox-E (BioSmart Prox-E-EX) можно подключить не более 4 считывателей BioSmart. Подключение считывателей к контроллеру выполняется по топологии «шина».
Если длина линии связи RS-485 между контроллером и считывателем превышает 150 метров, то на обоих концах линии связи необходимо подключить терминальные резисторы. Подключение встроенного терминального резистора считывателя выполняется с помощью движкового переключателя 485_Т.
Каждый считыватель должен иметь собственный адрес в сети RS-485. Адреса считывателей устанавливаются с помощью движковых переключателей ADD0 (ADDR0) и ADD1 (ADDR1). Соответствие адресов и положений движковых переключателей считывателя приведено в разделе Описание платы Mini-O, Mini-E.
