Добавление, изменение и удаление шкафчика

1.1. Добавление шкафчика

Нажмите Добавить . Откроется Мастер добавления шкафчика, окно Основные параметры.

Заполните поля:

• Название – указать любое значение;
• Устройство – выбрать контроллер, управляющий шкафчиками;
• Режим – режим работы шкафчика:
  • Свободные ячейки – пользователь может воспользоваться любой свободной ячейкой шкафчика;
  • Арендные ячейки – за пользователем закреплена определенная ячейка.

Нажмите Далее. Откроется окно Конфигурация.

Заполните поля:

• Столбцы – количество вертикальных рядов ячеек в шкафчике;
• Ряды – количество ячеек в горизонтальном ряду;
• Автонумерация – определяет способ нумерации ячеек: автоматически или вручную;
  Для автонумерации поставьте флаг в чекбоксе . В этом случае станут доступны для заполнения поля (можно заполнить позже):
  • Тип – способ нумерации ячеек: сверху вниз или слева направо. По умолчанию установлен режим нумерации сверху вниз;
  • Начало – число, с которого начнется нумерация;
  • Шаг – шаг нумерации;
  • Префикс – набор символов, который будет указываться перед номером ячейки;

  • Суффикс – набор символов, который будет указываться после номера ячейки.

     Пример отображения имени ячейки

    На рисунке приведен пример отображения имени ячейки, сформированный из префикса, номера ячейки и суффикса.



Нажмите Далее. Начнется процесс создания шкафчик с заданными параметрами.

После успешного создания шкафчика отобразится сообщение "Создание завершено". Нажмите Завершить. В рабочей области вкладки отобразится созданная конфигурация шкафчика.

1.2. Изменение шкафчика – редактирование ячеек

1.2.1. Добавление рядов, столбцов

Установите курсор в ячейку, относительно которой нужно добавить строку или столбец. Выберите действие:

• Вставить ряд выше / Вставить ряд ниже – для добавления строки;
• Вставить столбец слева / Вставить столбец справа –  для добавления столбца.

1.2.2. Переименование ячеек

Для переименования одной ячейки шкафчика:

• установите курсор в ячейку, которую требуется переименовать;
• выберите действие Переименовать ячейку;
• нажмите Enter или щелкните левой кнопкой мыши в другой ячейке шкафчика.

Для переименования всех ячеек шкафчика:

• на панели управления вкладкой нажмите Свойства. Откроется окно Настройка шкафчика;
• установите галочку в чекбоксе Перенумеровать;
• выберите тип нумерации – сверху вниз или слева направо;
• укажите номер первой ячейки шкафчика и шаг нумерации;
• укажите Префикс и Суффикс в названии ячеек;
• нажмите Ок.

1.2.3. Изменение размеров ячеек - объединение и разбиение ячеек

Для объединения ячеек:

• выделите ячейки, которые необходимо объединить и нажмите Объединить ячейки;
• откроется окно Объединить ячейки. Нажмите Ок. Новой ячейке будет присвоено имя левой верхней из объединяемых ячеек.

Для разбиения ячеек:

• выделите ячейку, нажмите Разбить ячейку. Откроется окно Разбить ячейки.
• укажите количество рядов и столбцов, на которые нужно разбить ячейку;
• если требуется автоматически перенумеровать ячейки:
  • поставьте флаг в чекбоксе Перенумеровать, укажите:
  • тип нумерации;
  • номер первой ячейки;
  • шаг нумерации;
  • префикс и суффикс.

1.3. Назначение устройств для управления ячейками

За управление группой ячеек в шкафчике отвечает контроллер BioSmart KeyPass с подключенными релейными модулями BioSmart RM-21 (OSDP) и считывателями RFID-карт.

Дважды щелкните левой кнопкой мыши по ячейке, которой требуется назначить устройства либо установите в эту ячейку курсор и нажмите Назначить устройство.

Откроется окно Назначение устройства.

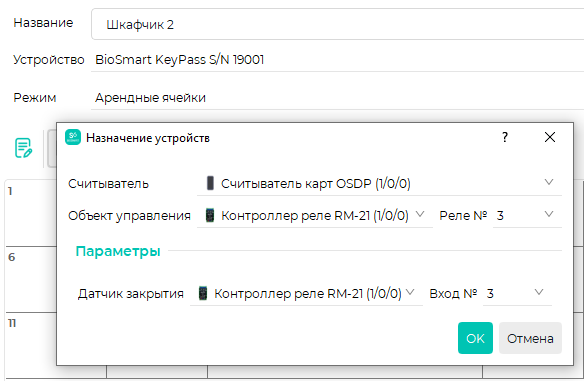

1.3.1. Назначение устройств для ячеек в режиме Арендные ячейки

Параметры для заполнения:

• Считыватель – считыватель, установленный на выбранном шкафчике;
• Объект управления – релейный модуль, отвечающий за управление замком на выбранном шкафчике;
• Реле № – номер реле, отвечающего за управление ячейкой;
• Датчик закрытия – релейный модуль, отвечающий за срабатывание датчика прохода;
• Вход № – номер дискретного входа.

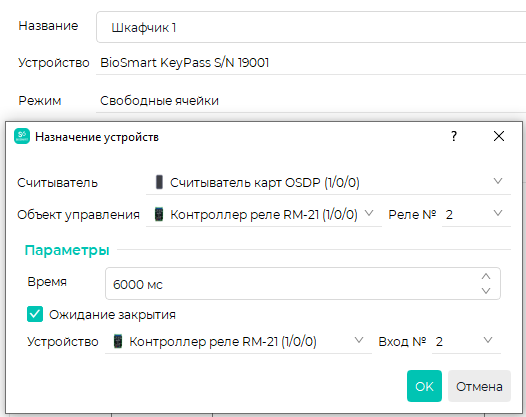

1.3.2. Назначение устройств для ячеек в режиме Свободные ячейки

Параметры для заполнения:

• Считыватель – считыватель, установленный на выбранном шкафчике;
• Объект управления – релейный модуль, отвечающий за управление замком на выбранном шкафчике;
• Реле № – номер реле, отвечающего за управление ячейкой;
• Ожидание закрытия – параметр, определяющий режим закрытия ячейки. Если флаг в чекбоксе установлен, то ячейка будет закрываться автоматически спустя указанный в поле Время промежуток времени;
• Время – время в миллисекундах, в течение которого контроллер ожидает срабатывания датчика прохода (закрытия дверцы ячейки). Если ячейка не будет закрыта, идентификация считается неуспешной;
• Устройство – релейный модуль, отвечающий за срабатывание датчика прохода;
• Вход № – номер дискретного входа.

1.4. Отвязка устройств для управления ячейками

Выделите ячейку, от которой нужно отвязать устройство. Нажмите Отвязать устройство. Откроется диалоговое окно для подтверждения действия. Нажмите Да.

1.5. Удаление шкафчика

Для удаления выделите нужный шкафчик, нажмите Удалить. Откроется Мастер удаления объектов со списком ячеек выделенного шкафчика и назначенных устройств.

Нажмите Удалить.

После удаления шкафчика появится сообщение "Удаление успешно завершено". Нажмите Завершить.
