Проблема

Как подключить и настроить работу терминала Среднее время решения: 30-45 мин.

Сложность: ⭐⭐☆☆ (Средняя)

Дата обновления: 27.04.2026

Инструкция описывает порядок подключения и настройки терминалы BioSmart PV-WTC с БУР Biosmart блоком управления реле (БУР) BioSmart и электромагнитным замком?.

Решение

Приведу пошаговую инструкцию:

      1. Снимите крышку PV-WTC.

      2.  Подключите замок и БУР Biosmart к терминалу PV-WTC в соответствие со схемой подключения

...

Пошаговая инструкция

Шаг 1. Подключение БУР BioSmart и электромагнитного замка к терминалу BioSmart PV-WTC

...

1. Выкрутите винты, расположенные в задней части корпуса терминала, и снимите заднюю крышку.

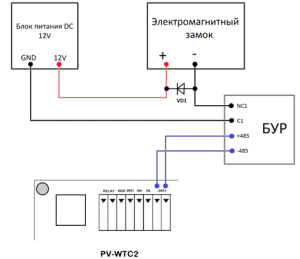

2. Выполните подключение БУР BioSmart и электромагнитного замка к терминалу BioSmart PV-WTC согласно схеме ниже.

   Предупреждение
   Для защиты реле БУР BioSmart от обратного тока, возникающего в цепи при срабатывании замка, требуется установить шунтирующий диод, согласно схеме, приведенной на рисунке ниже. Рекомендуется использовать диод типа 1N4007 (1А,100В) или аналогичный.




           Image Removed

1. Image Added

2. Проверьте, что перемычки X3 и X4 на БУР

...

1. BioSmart убраны. Переключатели 1, 2, 3 должны быть в положении off


...

1. Image Modified

...

1. Подключите терминал BioSmart PV-WTC к сети Ethernet согласно схеме ниже.
   Image Added

3. Зайдите на web интерфейс терминала из браузера

Ip адрес ( по умолчанию 172.25.110.71 или ранее настроенный): порт 8082.

Пример: http://172.29.21.190:8082

Логин root

Пароль bioroot

4. Шаг 2. Настройка терминала в веб-интерфейсе

1. Выполните вход в веб-интерфейс терминала. Для этого в браузере введите IP-адрес терминала в виде IP_address:8082.
2. Выполните авторизацию. По умолчанию установлены логин: root, пароль: bioroot.
3. Перейдите в раздел Work Model

...

1. .

...

1. Из списка предустановленных рабочих моделей выберите Ладонь или

...

1. Карта +

...

1. Действие. Нажмите Copy.
   Image Modified

6. В открывшемся окне выберите Action Out и нажмите кнопку редактировать

...

8. Перейдите в раздел Settings. Выберите созданную модель работы Ладонь или карта + действие copy

Нажмите Save
