В разделе приведены основные схемы подключения.
| Предупреждение |
|---|
Все работы по подключению контроллера выполняйте только при отключенном напряжении электропитания во избежание поражения электрическим током! |
Подключение питания контроллера BioSmart UniPass Pro 2
Подключение контроллера к источнику питания выполняется в соответствии со схемой:
| Drawio |
|---|
| border | false |
|---|
| |
|---|
| diagramName | Подключение питания UPP2 |
|---|
| simpleViewer | true |
|---|
| width | 500 |
|---|
| links | auto |
|---|
| tbstyle | top |
|---|
| diagramDisplayName | |
|---|
| lbox | false |
|---|
| diagramWidth | 623 |
|---|
| revision | 2 |
|---|
|
Подключение к сети Ethernet
Подключение контроллера к сети Ethernet выполняется в соответствии со схемой:
| Drawio |
|---|
| border | false |
|---|
| |
|---|
| diagramName | Подключение к сети Ethernet UPP2 |
|---|
| simpleViewer | true |
|---|
| width | 500 |
|---|
| links | auto |
|---|
| tbstyle | top |
|---|
| diagramDisplayName | |
|---|
| lbox | true |
|---|
| diagramWidth | 633 |
|---|
| revision | 3 |
|---|
|

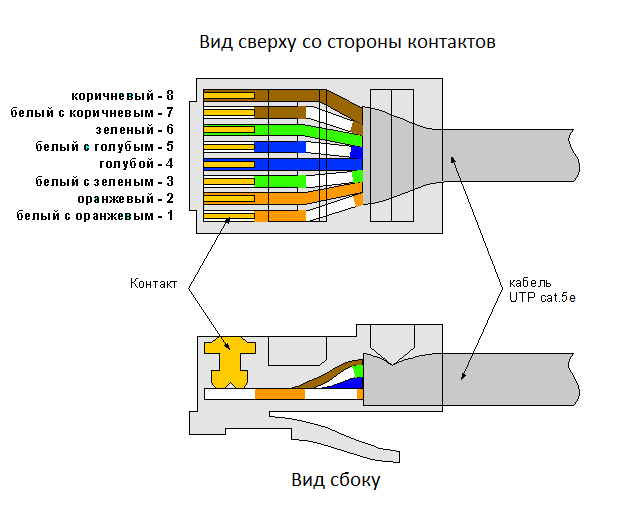

Обжимку наконечника кабеля нужно производить по стандарту TIA/EIA-568-B, согласно рисунку ниже.
Подключение считывателей BioSmart PalmJet 2
Подключение считывателей BioSmart PalmJet 2 выполняется в соответствии со схемой:
| Drawio |
|---|
| border | false |
|---|
| |
|---|
| diagramName | Подключение считывателей к UPP2 |
|---|
| simpleViewer | true |
|---|
| width | 500 |
|---|
| links | auto |
|---|
| tbstyle | top |
|---|
| diagramDisplayName | |
|---|
| lbox | true |
|---|
| diagramWidth | 693 |
|---|
| revision | 4 |
|---|
|
| Информация |
|---|
Подключение считывателей BioSmart PalmJet 2 BOX и BioSmart PalmJet 2 BOX-T выполняется аналогично. |
Подключение кнопок и датчиков прохода
Кнопка или датчик прохода подключаются к любому из дискретных входов IN1…IN12 и контакту +12V контроллера. На схеме показан один из вариантов подключения кнопки/датчика прохода.
Подключение электрозамков
| Предупреждение |
|---|
Для защиты встроенного реле от обратного тока, возникающего в цепи при срабатывании замка, необходимо установить шунтирующий диод в соответствии со схемами. Рекомендуется использовать диод типа 1N4007 (входит в комплект поставки) или аналогичный. |
| Предупреждение |
|---|
Питание электрозамков должно осуществляться от внешнего источника напряжения.
Запрещено использовать один и тот же источник питания для подключения замка и контроллера! |
Подключение электромагнитного замка
Подключение электромагнитного замка выполняется к контактам C1 (C2) и NC1 (NC2) в соответствии со схемой:
| Drawio |
|---|
| border | false |
|---|
| |
|---|
| diagramName | Подключение электромагнитного замка к UPP2_2 |
|---|
| simpleViewer | false |
|---|
| width | |
|---|
| links | auto |
|---|
| tbstyle | top |
|---|
| diagramDisplayName | |
|---|
| lbox | true |
|---|
| diagramWidth | 764 |
|---|
| revision | 2 |
|---|
|
Подключение электромеханического замка
Подключение электромеханического замка выполняется к контактам C1 (C2) и NО1 (NО2) в соответствии со схемой:
| Drawio |
|---|
| border | false |
|---|
| |
|---|
| diagramName | Подключение электромеханического замка к UPP2_2 |
|---|
| simpleViewer | false |
|---|
| width | |
|---|
| links | auto |
|---|
| tbstyle | top |
|---|
| diagramDisplayName | |
|---|
| lbox | true |
|---|
| diagramWidth | 763 |
|---|
| revision | 2 |
|---|
|
Подключение дискретных выходов
Для коммутации напряжения на внешней нагрузке с помощью дискретных выходов контроллера используются контакты OUT 1 … OUT 6.
Нагрузка может быть подключена к общему с контроллером источнику питания или к отдельному источнику. При подключении нагрузки к отдельному источнику питания должны быть объединены контактны GND (общий провод) источника питания нагрузки и источника питания контроллера.
| Предупреждение |
|---|
Ток, протекающий через дискретный выход не должен превышать 50 мА, напряжение не должно превышать 12 В. При напряжении 12 В сопротивление нагрузки должно быть не менее 250 Ом. Если сопротивление нагрузки недостаточно используйте дополнительный, соединенный последовательно резистор, входящий в комплект поставки контроллера (300 Ом, 0.5 Вт) или аналогичный, обеспечивающий максимальный ток в цепи не более 50 мА. |
Схема подключения нагрузки к дискретному выходу контроллера при использовании общего для нагрузки и контроллера источника питания показана ниже.
На примере показан один из вариантов подключения нагрузки к дискретному выходу. Не имеет значения, к какому конкретно дискретному выходу (OUT 1 … OUT 6) подключена нагрузка. Изображенный на схеме резистор (R) используется для ограничения тока на дискретном выходе.
| Drawio |
|---|
| border | false |
|---|
| |
|---|
| diagramName | Подключение дискретных выходов к UPP2_2 |
|---|
| simpleViewer | false |
|---|
| width | |
|---|
| links | auto |
|---|
| tbstyle | top |
|---|
| diagramDisplayName | |
|---|
| lbox | true |
|---|
| diagramWidth | 663 |
|---|
| revision | 3 |
|---|
|
Схема подключения нагрузки к дискретному выходу контроллера при использовании отдельного источника питания для нагрузки и контроллера показана ниже.
На примере показан один из вариантов подключения нагрузки к дискретному выходу и блока питания к контакту GND. Не имеет значения к какому конкретно дискретному выходу (OUT 1 … OUT 6) подключена нагрузка и к какому контакту GND подключен блок питания нагрузки. Изображенный на схеме резистор (R) используется для ограничения тока на дискретном выходе.
| Drawio |
|---|
| border | false |
|---|
| |
|---|
| diagramName | Подключение_2 дискретных выходов к UPP2_2 |
|---|
| simpleViewer | false |
|---|
| width | |
|---|
| links | auto |
|---|
| tbstyle | top |
|---|
| diagramDisplayName | |
|---|
| lbox | true |
|---|
| diagramWidth | 667 |
|---|
| revision | 2 |
|---|
|
Подключение к другому контроллеру по интерфейсу Wiegand
Для подключения к стороннему контроллеру по интерфейсу Wiegand используются контакты WO1D0, WO1D1 и GND первой линии связи или WO2D0, WO2D1 и GND второй линии связи.
Пример схемы подключения показан ниже.
| Drawio |
|---|
| border | false |
|---|
| |
|---|
| diagramName | Подключение стороннего контроллера к UPP2_2 |
|---|
| simpleViewer | false |
|---|
| width | |
|---|
| links | auto |
|---|
| tbstyle | top |
|---|
| diagramDisplayName | |
|---|
| lbox | true |
|---|
| diagramWidth | 855 |
|---|
| revision | 2 |
|---|
|
