В разделе приведены основные схемы подключения.
| Предупреждение |
|---|
К подключению контроллера BioSmart UniPass Pro-EX допускаются лица, изучившие настоящее руководство по эксплуатации и имеющие группу по электробезопасности не ниже III с допуском на работу с электроустановками до 1000 В. |
| Предупреждение |
|---|
Все работы по подключению контроллера выполняйте только при отключенном напряжении электропитания во избежание поражения электрическим током! |
Подключение питания контроллера BioSmart UniPass Pro 2
Подключение контроллера BioSmart UniPass Pro 2 к источнику питания выполняется в соответствии со схемой
Подключение питания контроллера BioSmart UniPass Pro-EX
Подключение контроллера BioSmart UniPass Pro-EX к источнику питания выполняется в соответствии со схемами ниже.

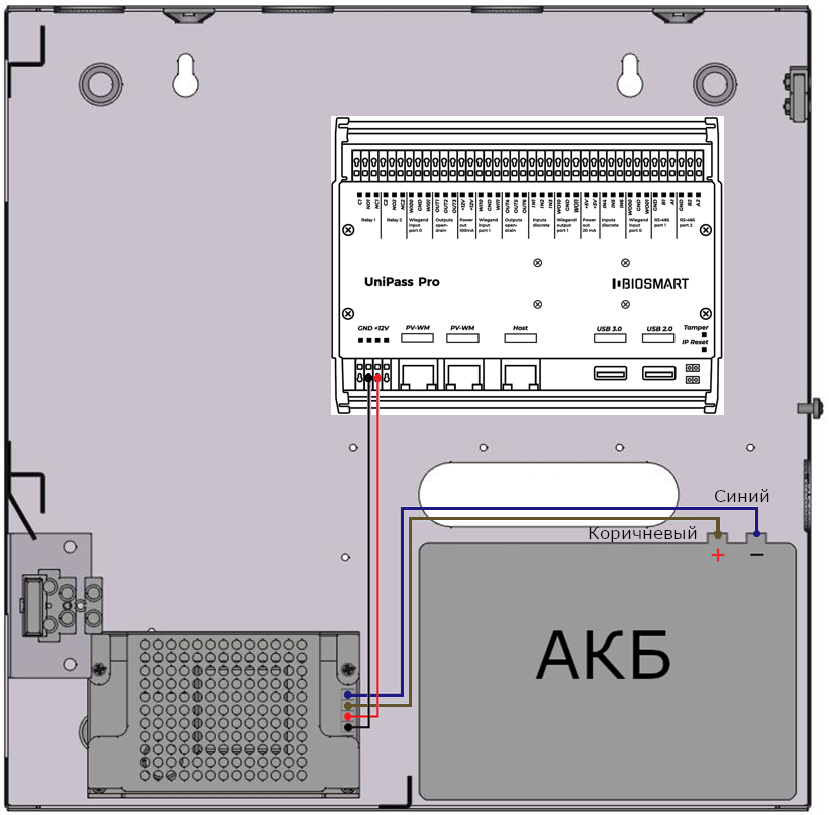

Если контроллер BioSmart UniPass Pro-EX эксплуатируется вместе с аккумуляторной батареей, то сначала подключите аккумуляторную батарею к блоку питания, а потом подключите блок питания к сети. Коричневый провод подключается к контакту «+» аккумуляторной батареи. Синий провод подключается к контакту «-» аккумуляторной батареи.

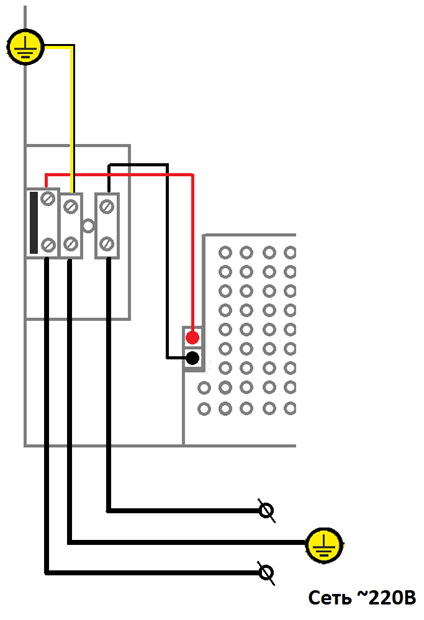

Подключение блока питания к сети выполняется в соответствии со схемой
...
:
Подключение к сети Ethernet
Подключение контроллера к сети Ethernet выполняется в соответствии со схемой:
Обжимку наконечника кабеля нужно производить по стандарту TIA/EIA-568-B, согласно рисунку ниже.
Подключение считывателей BioSmart PalmJet 2
Подключение считывателей BioSmart PalmJet 2 с использованием PoE Splitter выполняется в соответствии со схемой:
Подключение считывателей BioSmart PalmJet 2 с помощью дополнительного источника питания выполняется в соответствии со схемой
Примечание – Подключение считывателей BioSmart PalmJet 2 BOX и BioSmart PalmJet 2 BOX-T выполняется аналогично.
Подключение кнопок и датчиков прохода
...
Подключение электромагнитного замка выполняется к контактам C1 (C2) и NC1 (NC2) в соответствии со схемой:
Подключение электромеханического замка выполняется к контактам C1 (C2) и NО1 (NО2) в соответствии со схемой:
Подключение дискретных выходов
...
Схема подключения нагрузки к дискретному выходу контроллера при использовании общего для нагрузки и контроллера источника питания показана ниже.
На примере показан один из вариантов подключения нагрузки к дискретному выходу. Не имеет значения, к какому конкретно дискретному выходу (OUT 1 … OUT 6) подключена нагрузка. Изображенный на схеме резистор (R) используется для ограничения тока на дискретном выходе.
Схема подключения нагрузки к дискретному выходу контроллера при использовании отдельного источника питания для нагрузки и контроллера показана ниже.
На примере показан один из вариантов подключения нагрузки к дискретному выходу и блока питания к контакту GND. Не имеет значения к какому конкретно дискретному выходу (OUT 1 … OUT 6) подключена нагрузка и к какому контакту GND подключен блок питания нагрузки. Изображенный на схеме резистор (R) используется для ограничения тока на дискретном выходе.
...
