3.1. Меры безопасности
Перед началом монтажа прочитайте указанные ниже правила!
- Не производите монтаж, пусконаладочные работы считывателя при грозе, ввиду опасности поражения электрическим током при грозовых разрядах от наводок на линии связи;
- Не устанавливайте считыватель во взрывоопасных помещениях или иных местах, в которых возникновение разрядов статического электричества или искр может стать источником возгорания;
- Все работы по монтажу и подключению считывателя выполняйте только при отключенном напряжении электропитания во избежание поражения электрическим током;
- Убедитесь в отсутствии механических повреждений считывателя.
3.2. Рекомендации по выбору кабелей
- Устанавливайте считыватель в месте, удобном для эксплуатации;
- Не устанавливайте считыватель вблизи источников электромагнитных помех.
В таблице приведены рекомендуемые максимальные длины линий связи, типы кабелей и наконечников.
| Кабельное соединение | Рекомендуемая максимальная длина* | Тип кабеля | Тип наконечника |
|---|---|---|---|
| Контроллер/сетевое устройство - считыватель (по интерфейсу Ethernet) | 100 м | Четыре витые пары не ниже пятой категории | 8Р8С |
* Длина линии связи может быть увеличена или уменьшена относительно рекомендуемых значений в зависимости от условий монтажа и эксплуатации. | |||
3.3. Способ монтажа
Считыватель может быть смонтирован двумя способами: вертикально или горизонтально.
Вертикальный монтаж
Используется для крепления на вертикальную поверхность, например, стену или кронштейн стандарта VESA.
Если есть возможность, установите считыватель под небольшим наклоном, чтобы ладонь можно было прикладывать параллельно сканеру.
- Рекомендуемая высота: 150 см от пола до нижней части считывателя (на уровне ладони стоящего человека).
Горизонтальный монтаж
Используется для крепления на горизонтальную поверхность, например, на стойку или турникет.
Если есть возможность, установите считыватель под небольшим наклоном, чтобы ладонь можно было прикладывать параллельно сканеру.
- Рекомендуемая высота: 110 см от пола до нижней части считывателя (на уровне ладони стоящего человека).
3.4. Правила монтажа на улице
Если считыватель устанавливается на улице или в других местах, где требуется защита от пыли и влаги, необходимо соблюдать следующие правила монтажа:
- Наклон корпуса считывателя.

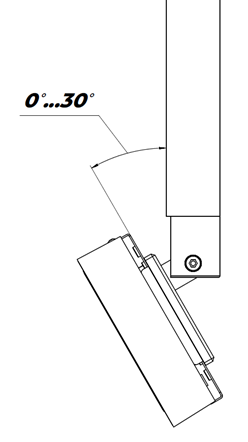

Устройство должно быть установлено вертикально, с положительным или отрицательным углом наклона относительно вертикальной плоскости. Такая ориентация предотвращает попадание и скопление осадков на разъеме Ethernet, а также обеспечивает эффективный сток воды с рабочей поверхности.
- Герметизация разъема Ethernet.

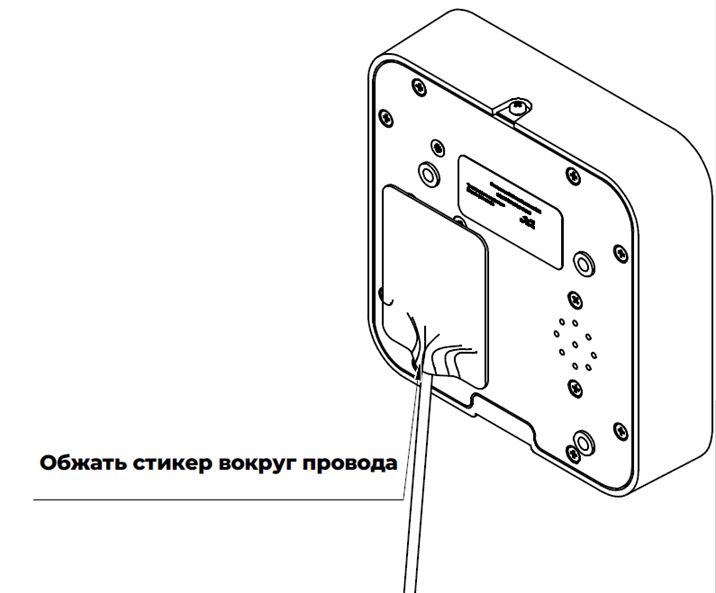

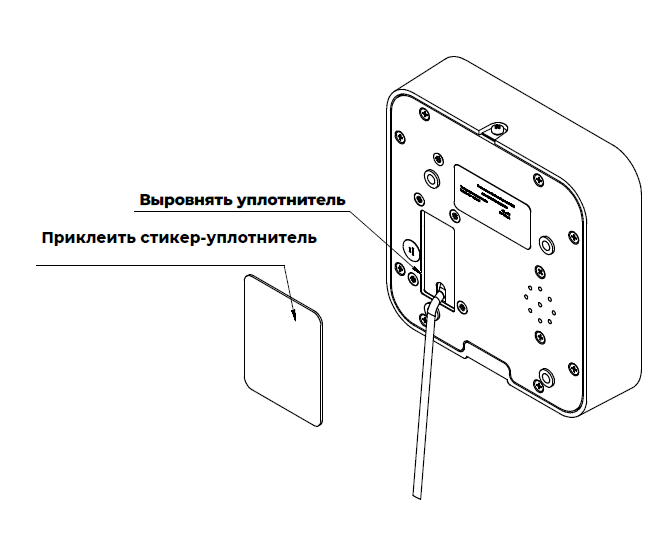

После подключения кабеля Ethernet необходимо выровнять уплотнитель, входящий в комплект поставки. Далее приклеить стикер-уплотнитель, прогладить по всей площади для плотного прилегания к корпусу устройства и исключения образования воздушных пузырей. Плотно обожать стикер вокруг кабеля Ethernet для финальной герметизации разъема.
- Защита кабеля Ethernet.
Перед началом монтажа убедитесь в целостности внешней оболочки всех кабелей, подключаемых к устройству. Повреждённая изоляция кабеля недопустима.
Место подключения обратного конца кабеля (Ethernet розетка, разъем контроллера) должно располагаться в сухом, защищённом от воды месте. Это необходимо для предотвращения попадания влаги в устройство из-за капиллярного эффекта (затягивания влаги внутрь кабеля и затем внутрь устройства).
В процессе эксплуатации регулярно контролируйте состояние внешней оболочки кабеля и при обнаружении повреждений изоляцию восстановите или замените кабель. - Дополнительная защита от осадков.
По возможности размещайте устройство под козырьком, навесом или другим укрытием. Это снижает риск попадания влаги даже при сильном дожде или снегопаде.
3.5. Порядок монтажа считывателя BioSmart PalmJet 2
Монтаж считывателей должен осуществляться при отключенном напряжении электропитания!
Монтажный кронштейн входит в комплект поставки считывателя в исполнении BioSmart PalmJet 2.
- Распакуйте коробку и проверьте комплектность считывателя.
Определите место установки считывателя с учетом габаритных размеров монтажного кронштейна.
- Подведите кабель к месту установки считывателя.
- Подготовьте отверстие в поверхности размером 145 х 142 мм, глубиной не менее 42 мм, в которую будет устанавливаться монтажный кронштейн.
- Установите монтажный кронштейн в отверстие на поверхности и прикрутите локеры в соответствии с указаниями на изображении ниже.
- Закрутите винты до упора в установочную поверхность.
Вставьте считыватель в монтажный кронштейн.
При установке считывателя учитывайте направление движения сотрудников и положение ладони при сканировании. Считыватель должен быть установлен так, чтобы при сканировании вен ладони надпись логотип компании BIOSMART на считывателе находился внизу.
- Прикрутите считыватель к кронштейну с помощью винтов.
Монтажная пластина входит в комплект поставки считывателей в исполнениях BioSmart PalmJet 2 BOX и BioSmart PalmJet 2 BOX-T.
- Распакуйте коробку и проверьте комплектность считывателя.
- Снимите заднюю крышку считывателя, выкрутив винт в верхней части корпуса.
- Разметьте места крепления считывателя, приложив заднюю крышку к месту установки.
- Cделайте отверстия, вставьте дюбели в намеченные места и прикрепите монтажную пластину к поверхности с помощью винтов.
- Подключите кабель к считывателю.
Прикрепите корпус считывателя к монтажной пластине. Для этого вставьте считыватель в нижний выступ монтажной пластины, затем зафиксируйте считыватель на монтажной пластине с помощью винта в верхней части корпуса.
Обязательно придерживайте считыватель и не отпускайте его, пока он не будет зафиксирован.
