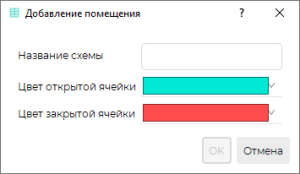

Для создания схемы шкафчика нажмите Добавить . Откроется окно Добавление помещения:

• укажите Название схемы;
• установите цвета для открытой и закрытой ячейки, нажав на стрелку вниз справа от поля с отображением цвета.

• Нажмите Ок. Появится новая вкладка, содержащая название схемы и рабочую область для ее конфигурации.

Доступные действия для конфигурирования схемы:

• Сохранить – сохранение изменений в конфигурации схемы;
• Отменить – отмена изменений;
• Удалить ячейки – удаление выделенной ячейки на схеме;

• Изменить фон – определение фона для размещения ячеек. Доступна загрузка фона из файлов в формате *.png, *.xpm, *.jpg. В качестве фона можно использовать схему помещения, в котором расположены шкафчики/ячейки;


• Непрозрачность (в процентах) – регулировка прозрачности фона;
• Масштаб – регулировка размера схемы.

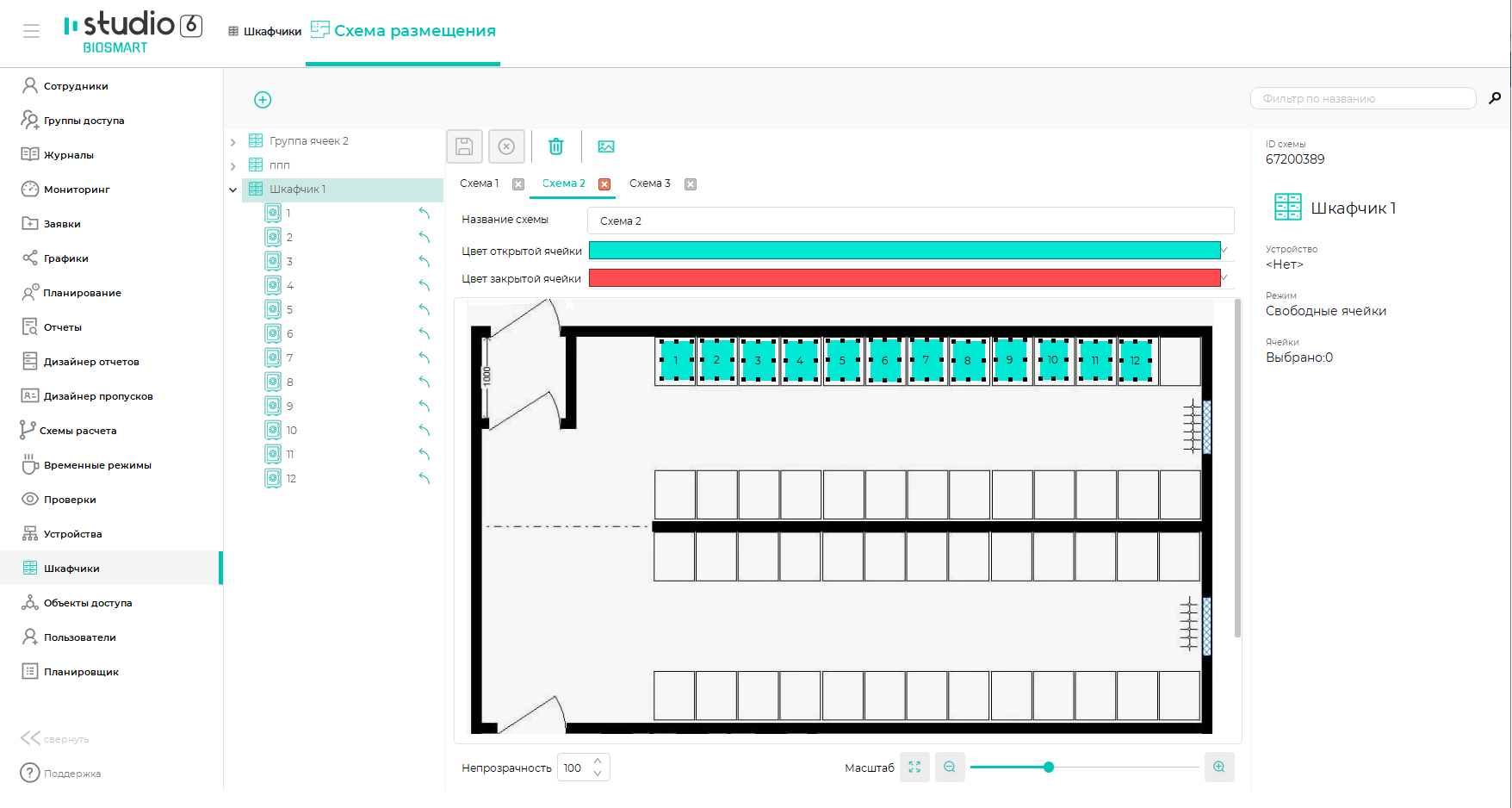

На рисунке ниже показан пример схемы размещения ячеек на загруженном плане шкафчика.

В окне Свойства объекта отображается информация о выделенном шкафчике или ячейке:

• ID схемы;
• название шкафчика;
• управляющее устройство;
• режим работы;
• номер ячейки.
