В разделе приведены основные схемы подключения.

К подключению контроллера BioSmart KeyPass-EX допускаются лица, изучившие настоящее руководство по эксплуатации и имеющие группу по электробезопасности не ниже III с допуском на работу с электроустановками до 1000 В.


Все работы по подключению контроллера выполняйте только при отключенном напряжении электропитания во избежание поражения электрическим током!

Подключение питания контроллера BioSmart KeyPass

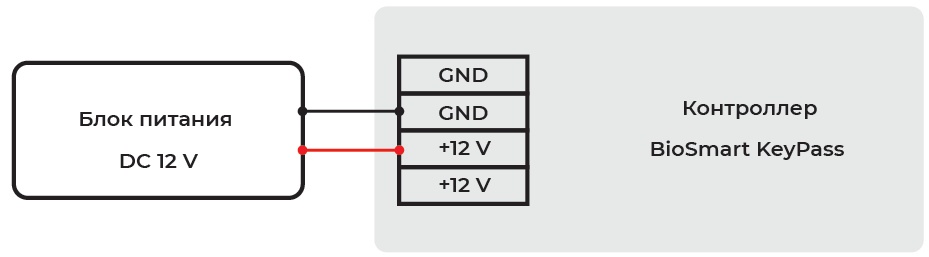

Подключение контроллера к источнику питания выполняется в соответствии со схемой.

Подключение  BioSmart KeyPass-EX

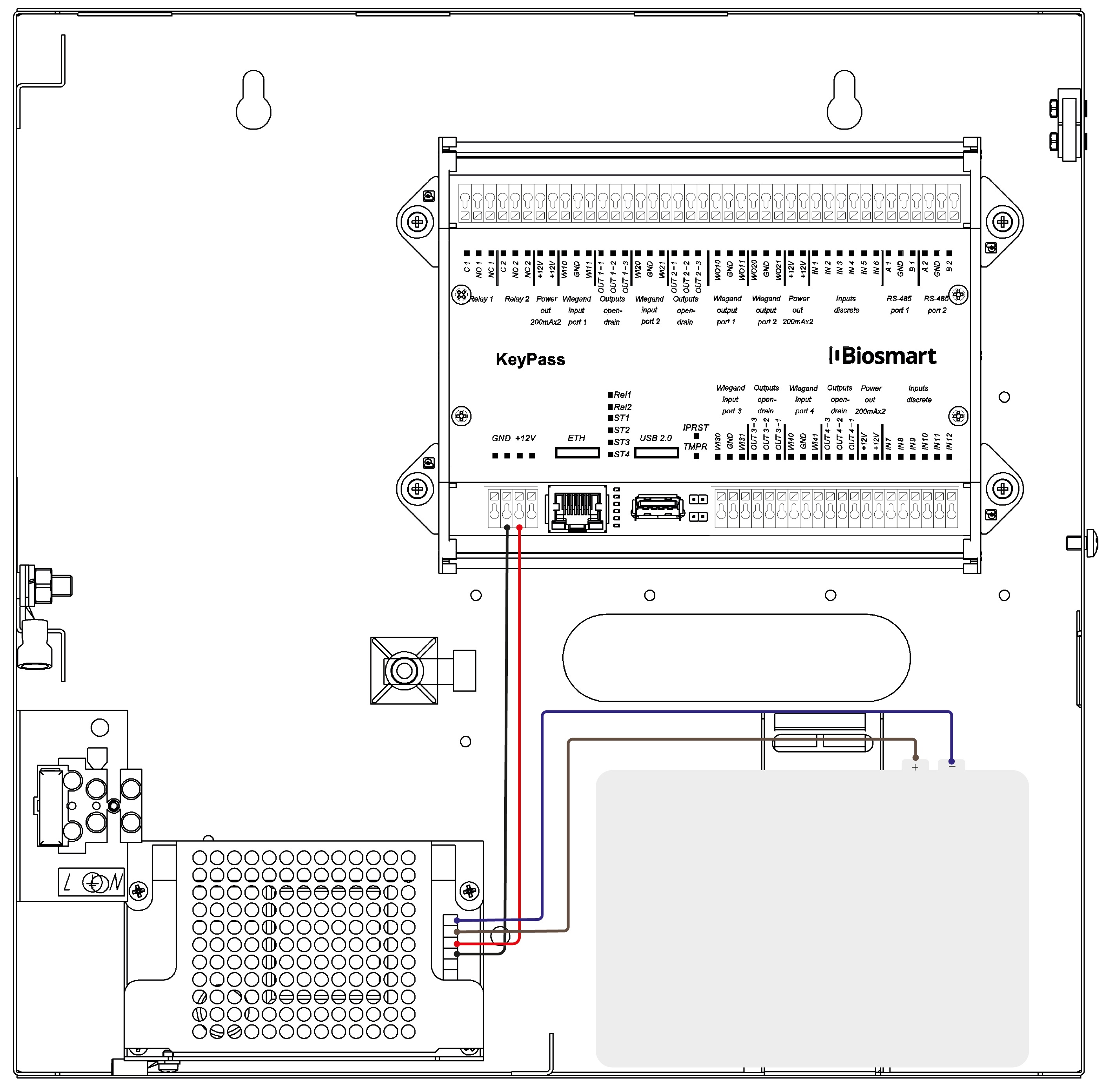

Подключение контроллера BioSmart KeyPass-EX к источнику питания выполняется в соответствии со схемой ниже.

Если контроллер BioSmart KeyPass-EX эксплуатируется вместе с аккумуляторной батареей, то сначала подключите аккумуляторную батарею к блоку питания, а потом подключите блок питания к сети.

Рекомендуемый тип аккумулятора: 1207 (12 В, 7 А·ч). Батарея не входит в комплект поставки.

Подключение блока питания к сети выполняется в соответствии со схемой ниже.

Подключение к сети Ethernet

Подключение контроллера к сети Ethernet выполняется в соответствии со схемой.

Обжимку наконечника кабеля нужно производить по стандарту TIA/EIA-568-B, согласно рисунку ниже.

Подключение кнопок и датчиков прохода

Кнопка или датчик прохода подключаются к любому из дискретных входов IN1…IN12 и контакту +12V контроллера. На схеме показан один из вариантов подключения кнопки/датчика прохода.

Подключение электрозамков

Для защиты встроенного реле от обратного тока, возникающего в цепи при срабатывании замка, необходимо установить шунтирующий диод в соответствии со схемами. Рекомендуется использовать диод типа 1N4007 (входит в комплект поставки) или аналогичный.


Питание электрозамков должно осуществляться от внешнего источника напряжения.
Не рекомендуется использовать один и тот же источник питания для подключения замка и контроллера!

Подключение электромагнитного замка

Электромагнитный замок подключается к реле 1 (контакты C1, NC1) или реле 2 (контакты C2, NC2) контроллера в соответствии со схемой ниже.



Подключение электромеханического замка

Электромеханический замок подключается к реле 1 (контакты С1, NO1) или реле 2 (контакты С2, NO2) контроллера в соответствии со схемой ниже.

 Подключение RFID-считывателей по интерфейсу Wiegand

При подключении считывателей сторонних производителей, ознакомьтесь с рекомендациями и схемами подключения в соответствующих руководствах.

Схема подключения RFID-считывателя компании BioSmart к контроллеру по интерфейсу Wiegand показана на рисунке ниже. Для подключения используются группы контактов Wiegand input port 1 и Output open-drain. Линии данных DATA 0 и DATA 1 должны быть попарно перевиты с линией GND. К контроллеру можно подключить до четырех RFID-считывателей по интерфейсу Wiegand.

 Подключение к стороннему контроллеру по интерфейсу Wiegand

Для подключения к стороннему контроллеру используется группа контактов Wiegand output port 1 или Wiegand output port 2.

Линии данных DATA 0 и DATA 1 должны быть попарно перевиты с линией GND.

Подключение RFID-считывателей по интерфейсу RS-485

При подключении считывателей сторонних производителей, ознакомьтесь с рекомендациями и схемами подключения в соответствующих руководствах

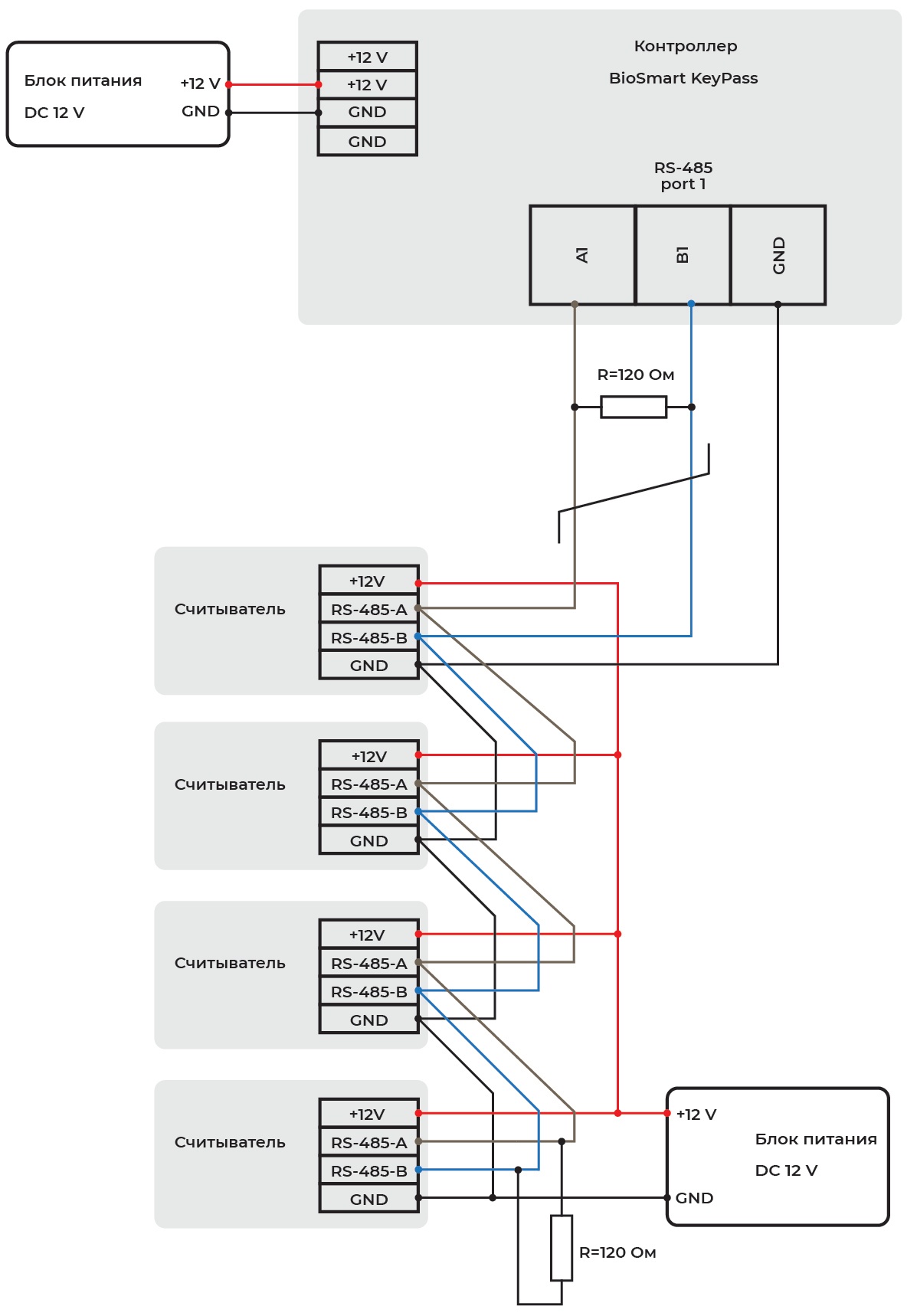

Схема подключения RFID-считывателя компании BioSmart к контроллеру по интерфейсу RS-485 (OSDP) показана на рисунке ниже.

Если длина линии связи RS-485 превышает 100 метров, то на обоих концах линии связи необходимо подключить терминальные резисторы.

Подключение релейного модуля BioSmart RM-21 по интерфейсу RS-485

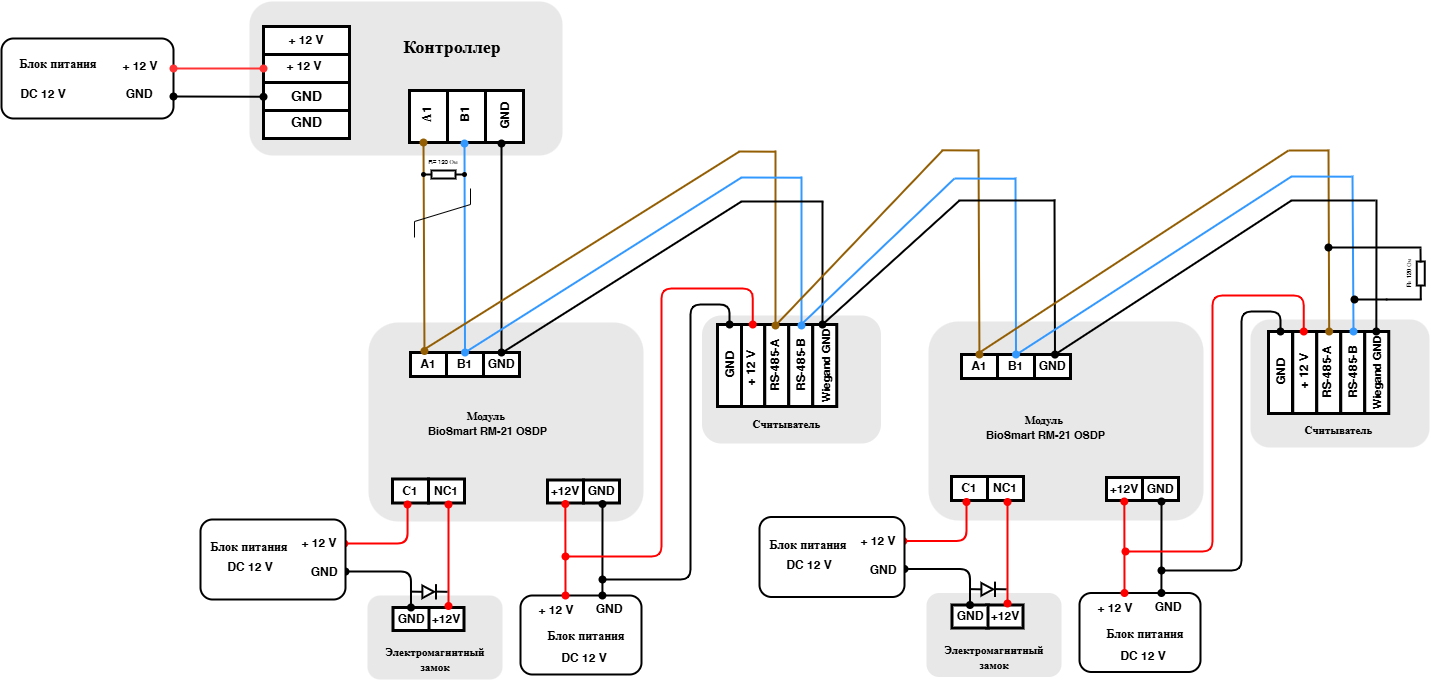

Схема подключения контроллера к релейному модулю BioSmart RM-21 показана на рисунке ниже.
