Подключение устройств к модулю выполняется только при отключенном напряжении питания!

Подключение питания

Подключение релейного модуля BioSmart RM-21 OSDP к источнику питания выполняется в соответствии со схемой ниже.

Подключение электрозамков


Не рекомендуется использовать один и тот же источник питания для подключения замка и модуля.


Для защиты встроенного реле модуля от обратного тока, возникающего в цепи при срабатывании замка, требуется установить шунтирующий диод, согласно схемам, приведенным ниже. Рекомендуется использовать диод типа 1N4007 (входит в комплект поставки) или аналогичный.

Подключение электромагнитного замка

Электромагнитный замок подключается к реле 1 (контакты C1, NC1) или реле 2 (контакты C2, NC2) контроллера в соответствии со схемой ниже.

Подключение электромеханического замка

Электромеханический замок подключается к реле 1 (контакты С1, NO1) или реле 2 (контакты С2, NO2) контроллера в соответствии со схемой ниже.

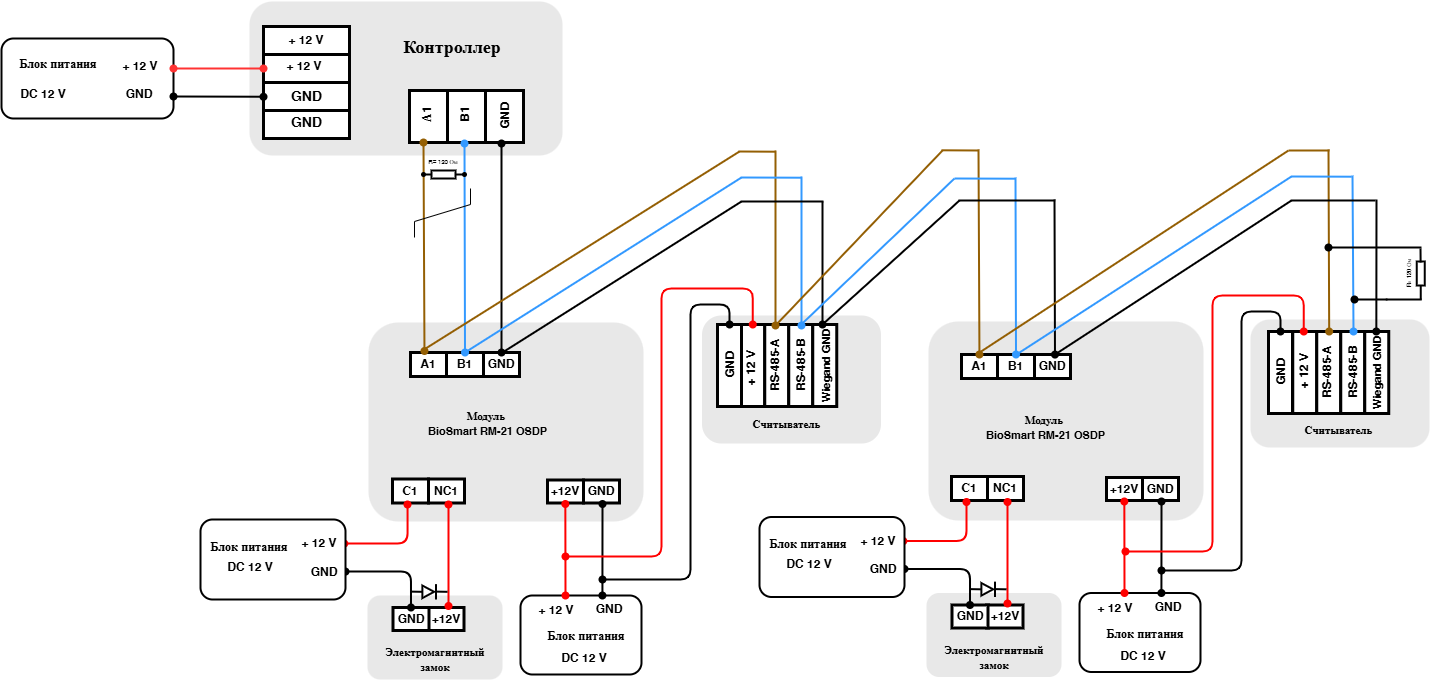

Подключение к контроллеру по интерфейсу RS-485 (OSDP)

Если длина линии связи RS-485 между контроллером и считывателем превышает 100 метров, то на обоих концах линии связи необходимо подключить терминальные резисторы.

Подключение кнопок и датчиков прохода

Кнопка или датчик прохода подключаются к любому из дискретных входов IN1…IN4 и контакту +12V . На схеме показан один из вариантов подключения кнопки/датчика прохода.
