| Предупреждение |
|---|
После входа в WEB-интерфейс рекомендуется сменить пароль для исключения несанкционированного доступа к настройкам контроллера (см. раздел раздел Изменение пароля и языка WEB-интерфейса). |
В дальнейшем все настройки контроллера в WEB-интерфейсе будут описаны для работы под учётной записью root.
...

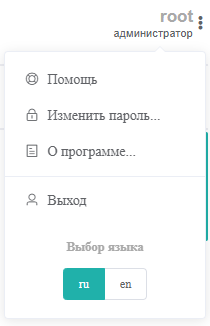

Для смены пароля и языка WEB-интерфейса наведите курсор мыши на название учётной запись учетной записи в верхнем правом углу экрана и в . В открывшемся меню выберите Изменить пароль или или выберите нужный язык.
.
Вкладка Устройство
В данной вкладке приведена общая информация об устройстве.
Описание параметров приведено в таблице ниже.
| Название параметра | Описание |
|---|---|
| Название модели | Название контроллера. |
| Серийный номер | Короткий серийный номер контроллера. |
| Версия прошивки | Версия встроенного ПО контроллера |
| IP- адрес | IP-адрес контроллера. |
| Маска | Сетевые настройки контроллера. |
| Шлюз | |
| DNS | |
| Текущее время на устройстве | Время установленное на контроллере. |
Настройка сетевых параметров контроллера

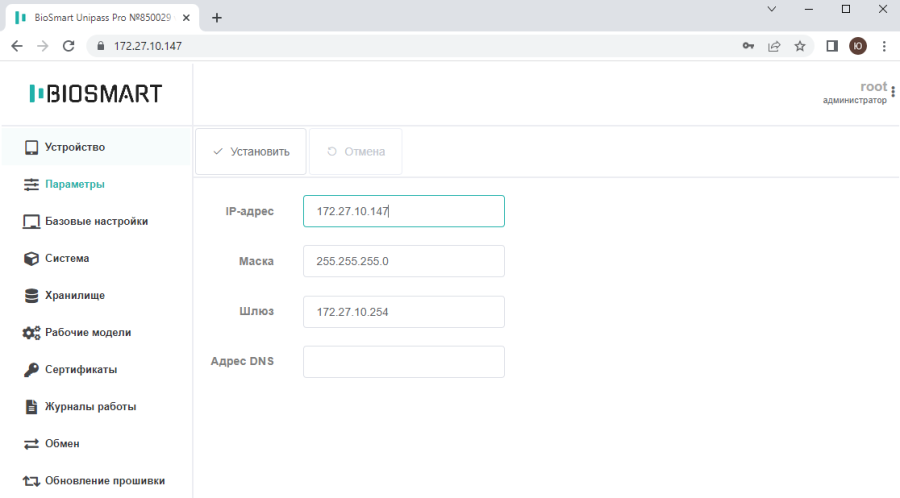

Для настройки сетевых параметров контроллера перейдите перейти в раздел Параметры и измените значения сетевых параметров.
БЫЛА КАРТИНКА
Чтобы применить настройки нажмите кнопку Установить.
После применения настроек возможно потребуется повторно подключиться к WEB-интерфейсу контроллера.
Настройка работы со считывателями
Для настройки работы со считывателями перейдите в раздел Базовые настройки.
При выборе palmjet-s/n открывается список настроек работы со считывателем BioSmart PalmJet.
При выборе wiegand-0 или wiegand-1 открывается список настроек работы со считывателем RFID-карт, подключенном к контроллеру по интерфейсу Wiegand.
Настройка считывателя BioSmart PalmJet
Настройка считывателей BioSmart PalmJet (BioSmart PalmJet BOX, BioSmart PalmJet BOX-T) выполняется после того, как считыватели найдены. Считыватели, подключенные к контроллеру можно найти в ПО Biosmart-Studio v6, а потом выбрать их в WEB-интерфейсе контроллера и выполнить настройки. Можно найти считыватели в WEB-интерфейсе контроллера и выполнить настройки, а потом найти их в ПО Biosmart-Studio v6.
Поиск считывателей BioSmart PalmJet в ПО Biosmart-Studio v6 описаны в ЗАМЕНИТЬ ССЫЛКУ п.6.3 Добавление считывателей BioSmart PalmJet.
Поиск считывателей BioSmart PalmJet в WEB-интерфейсе контроллера выполняется следующим образом:

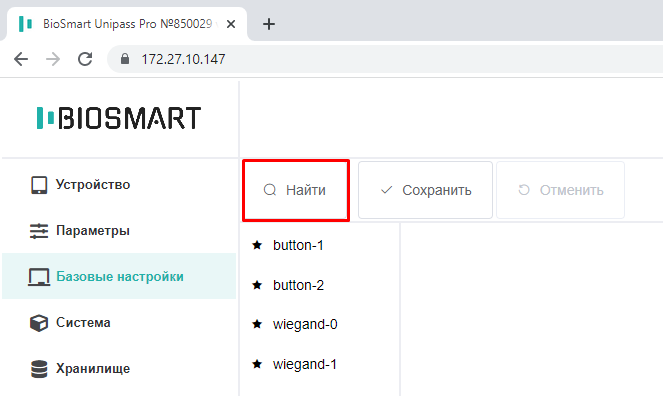

В разделе Базовые настройки нажмите кнопку Найти. Найденные считыватели BioSmart PalmJet будут показаны в списке.
Выберите номер считывателя BioSmart PalmJet, с которым должен работать контроллер.
Откроется список настроек.

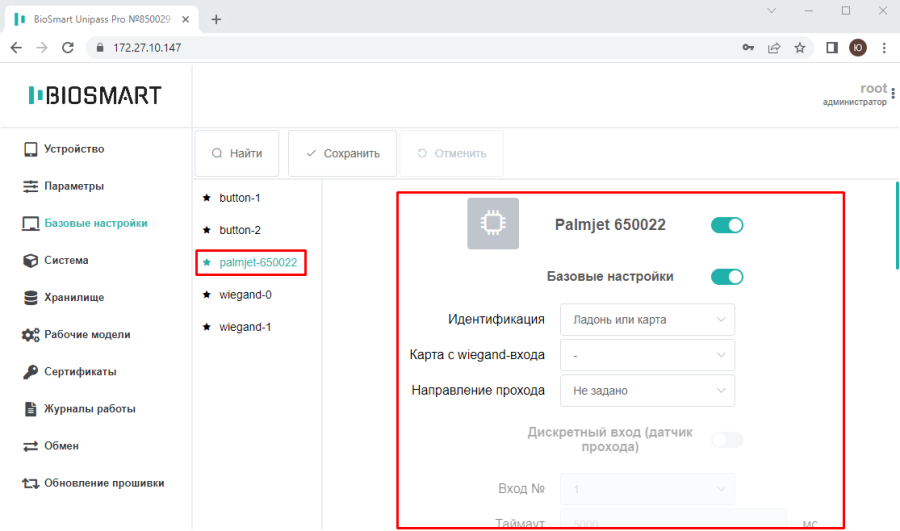

Переключатель с номером считывателя (в данном случае Palmjet 650022) включает/отключает взаимодействие со считывателем.
Переключатель Базовые настройки включает/отключает базовый набор настроек считывателя BioSmart PalmJet.
...
Параметры, изменить сетевые параметры контроллера в соответствии с настройками сети, в которой он будет использоваться. Нажать кнопку Установить.
Настройка работы контроллера
Во вкладке Базовые настройки выполняются настройки работы контроллера с подключёнными устройствами, такими как биометрические считыватели BioSmart PalmJet 2, RFID-считыватели (например, BioSmart WR-10) и кнопка.
Настройка работы с BioSmart PalmJet 2
Добавление считывателя
В разделе Базовые настройки нажать кнопку Найти. Считыватель, подключенный к контроллеру, отобразится в списке.
При выборе считывателя откроется список настроек.
Чтобы
Scroll Table Layout orientation default sortDirection ASC repeatTableHeaders default style widths 40%, 60% sortByColumn 1 tableStyling confluence sortEnabled false cellHighlighting true
| Параметр | Описание | ||
|---|---|---|---|
| Переключатель Palmjet-sereal number: отключение взаимодействия контроллера BioSmart UniPass Pro 2 со считывателем. | |||
Переключатель Базовые настройки: отключение базового набора настроек считывателя BioSmart PalmJet 2.
| |||
...
| Идентификация | |
...
Выбор режима идентификации |
...
на считывателе BioSmart PalmJet |
...
2. Считыватель поддерживает работу в следующих режимах:
|
...
|
...
|
...
|
...
Настройка считывателя RFID-карт

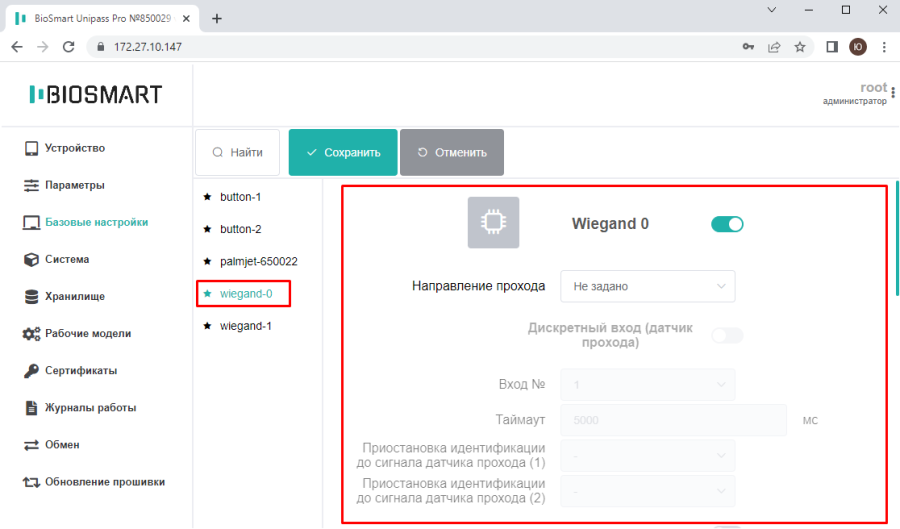

Для настройки считывателей RFID-карт, подключенных к контроллеру по интерфейсу Wiegand, выберите в списке номер используемой линии связи интерфейса Wiegand.
Откроется список настроек.
Переключатель с номером линии связи (в данном случае Wiegand 0) включает/отключает взаимодействие со считывателем.

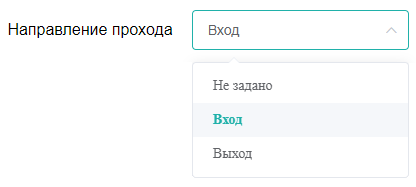

Параметр Направление прохода применяется при учёте рабочего времени для автоматического назначения направления движения сотрудников при идентификации (вход на объект/выход с объекта). В зависимости от значения параметра Направление прохода при успешной идентификации в ПО Biosmart-Studio будет формироваться событие «Вход сотрудника» или «Выход сотрудника» или «Идентификация сотрудника успешна».
Описание настроек работы с датчиком прохода, встроенными реле и дискретным выходом, а также настроек передачи данных по интерфейсу Wiegand приведены в пунктах 8.4.3 – 8.4.7.
Настройка работы с датчиком прохода
...
|
...
| Карта с wiegand-входа | Выбор номера линии связи Wiegand, к которой подключен считыватель RFID-карт (например, BioSmart SK-RD) для идентификации.
| ||
| Время ожидания ладони |
Выбор времени, в течение которого будет ожидаться прикладывание ладони к считывателю после успешной идентификации по RFID-карте в режиме работы Карта + ладонь. | ||
| Журналирование события идентификации карты в режиме карта+ладонь |
| ||
| Направление прохода | Выбор направления прохода сотрудника (Вход/Выход), которое будет автоматически записано в системе учёта рабочего времени | ||
| Переключатель Дискретный вход (датчик прохода) включает опрос датчика прохода, подключенного к одному из дискретных входов контроллера | |||
...
| . |
...
...
| Вход № |
...
| Выбор дискретного входа контроллера |
...
| , к которому подключен датчик прохода. |
...
| Таймаут |
...
Время ожидания срабатывания датчика прохода после успешной идентификации. Задается в миллисекундах (мс).
|
...
|
...
|
...
|
...
|
...
| Приостановка идентификации до сигнала датчика прохода |
...
| Выбор считывателя, на котором будет приостановлена идентификация до получения сигнала от датчика прохода. Параметр используется при подключении более чем одного считывателя. |
Настройка встроенного реле
...
| Переключатель Реле включает встроенное реле контроллера. | |
| Реле № | Выбор номера реле контроллера, которое будет срабатывать при успешной идентификации. |
| Таймаут | Длительность удержания реле в сработавшем состоянии. Задается в миллисекундах (мс). |
Настройка дискретного выхода
...
| Переключатель Дискретный выход |
...
...
| Выход № |
...
| Выбор номера дискретного выхода контроллера. |
...
| Таймаут |
...
Длительность удержания дискретного выхода в сработавшем состоянии. Задается в миллисекундах (мс). |
...
| Переключатель Bypass |
...
| Bypass wiegand № | Выбор номера линии связи (группу контактов Wiegand output port 0, Wiegand output port 1 или оба одновременно), по которой нужно передавать данные |
...
...
| Bypass wiegand режим |
...
Настройка передачи данных по Wiegand
...
| Переключатель Wiegand при успешной идентификации |
...
| . |
...
| Переключатель Wiegand при неуспешной идентификации |
...
Настройка считывателя RFID-карт
При выборе wiegand-0 или wiegand-1 открывается список настроек работы со считывателем RFID-карт, подключенном к контроллеру по интерфейсу Wiegand.
Настройка работы
...

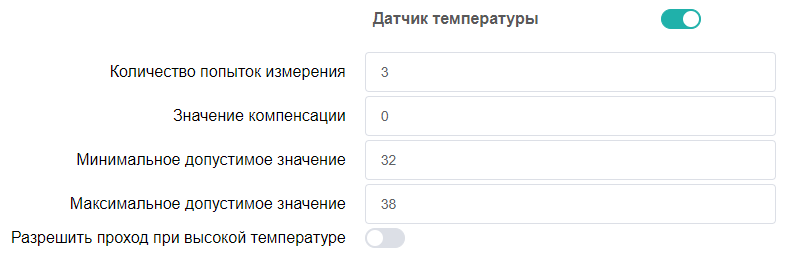

Для использования датчика температуры считывателя BioSmart PalmJet BOX-T включите переключатель Датчик температуры.
Параметр Количество попыток измерения определяет количество измерений температуры запястья, которое будет выполняться при идентификации. По результатам измерений будет выбрано максимальное значение температуры. Это значение будет передано в ПО Biosmart-Studio v6.
Параметр Значение компенсации определяет значение компенсационной поправки, добавляемой к измеренному значению температуры. Значение компенсации устанавливается заказчиком в зависимости от условий эксплуатации. Определяется эмпирически с помощью другого термометра, указывается в градусах, может быть положительным или отрицательным.
Параметр Минимальное допустимое значение предназначен для выбора минимального значения температуры, при котором в случае успешной идентификации будет предоставлен доступ Если измеренная температура тела с учетом значения компенсации окажется ниже заданного минимального допустимого значения, то доступ будет запрещен, в ПО Biosmart-Studio v6 будет зафиксировано событие «Слишком низкая температура сотрудника».
Параметр Максимальное допустимое значение предназначен для выбора максимального значение температуры, при котором в случае успешной идентификации будет предоставлен доступ. Если измеренное значение температуры окажется больше максимального допустимого значения, то разрешение доступа будет зависеть от положения переключателя Разрешить проход при высокой температуре. Если переключатель выключен, то доступ будет запрещён, если переключатель будет включен, то доступ будет предоставлен.
Переключатель Разрешить проход при высокой температуре определяет предоставлять или нет доступ сотрудникам, у которых измеренное значение температуры окажется выше максимального допустимого значения. Если переключатель Разрешить проход при высокой температуре включен, то при превышении заданного максимального допустимого значения температуры тела доступ будет разрешен, в ПО Biosmart-Studio v6 будет зафиксировано событие «Превышение температуры, доступ разрешен» (если задано направление прохода, то вместо этого события будет формироваться событие «Вход» или «Выход»). При температуре тела ниже минимального допустимого значения проход сотрудника будет запрещён вне зависимости от положения переключателя. Значения параметров Значение компенсации, Минимальное допустимое значение, Максимальное допустимое значение указываются в градусах, можно указать десятые доли градуса.

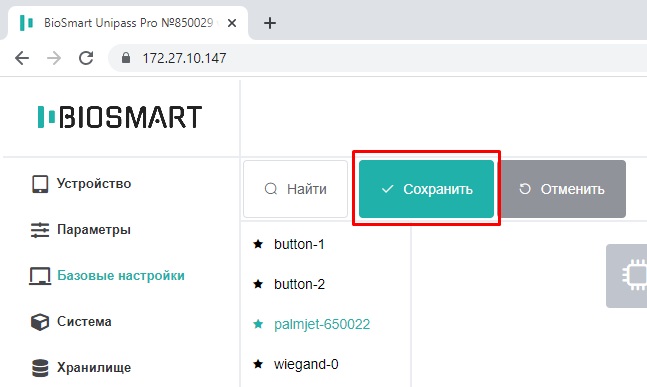

Для сохранения настроек нажмите кнопку Сохранить.
Настройка работы с кнопкой
...
контроллера с кнопкой
Кнопка подключается к любому из дискретных входов IN1…IN6 и контакту +12V контроллера. Такое подключение позволяет использовать кнопку, например, для управления экстренным доступом через точку прохода без необходимости идентификации.
В этом режиме реле, настроенные в WEB-интерфейсе контроллера, откроются при изменении уровня сигнала на дискретном входе. При изменении сигнала реле открываются и удерживаются в активном состоянии до тех пор, пока уровень сигнала на дискретном входе не вернется в исходное состояние.
Чтобы настроить режим работы с кнопкой необходимо выполнить следующие действия:
- Перейти в раздел Базовые настройки → выбрать button-1 или button-2.
- Перевести переключатель Button1 (или Button2) в положение включено.
- В поле Дискретный вход выбрать номер дискретного входа контроллера, к которому подключена кнопка.
...
- В поле Направление прохода
...
- выбрать Вход или Выход. Параметр применятся при учёте рабочего времени для автоматического назначения направления движения сотрудников, проходящих по кнопке (вход на объект/выход с объекта).
...
- Если установлено значение Вход, то при успешной идентификации в ПО Biosmart-Studio v6 будет формироваться событие
...
Настройка встроенного реле
...
- Вход по кнопке
...
- . Если установлено значение Выход, то будет формироваться событие Выход по кнопке.
- Чтобы при изменении сигнала на дискретном входе срабатывало реле необходимо переключать Реле перевести в положение включено.
- В поле Реле № выбрать реле контроллера, в поле Таймаут указать длительность удержания реле в сработавшем состоянии
...
Настройка дискретного выхода

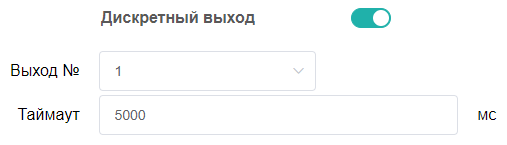

Для срабатывания дискретного выхода контроллера по нажатию кнопки включите переключатель Дискретный выход.
Параметр Выход № определяет номер дискретного выхода контроллера.
Параметр Таймаут определяет длительность удержания дискретного выхода в сработавшем состоянии. Задается в миллисекундах (мс).
Настройка передачи данных по Wiegand

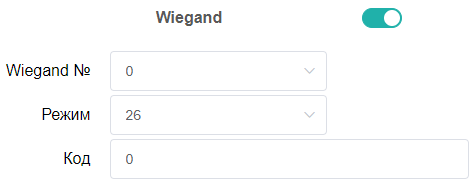

Для передачи данных по интерфейсу Wiegand по нажатию кнопки включите переключатель Wiegand.
Параметр Wiegand № определяет номер линии связи (группу контактов Wiegand output port 0 или Wiegand output port 1 или оба одновременно), по которой нужно передавать данные.
Параметр Режим определяет битность интерфейса Wiegand.
Поле Код используется для записи кода, который будет передан по интерфейсу Wiegand.

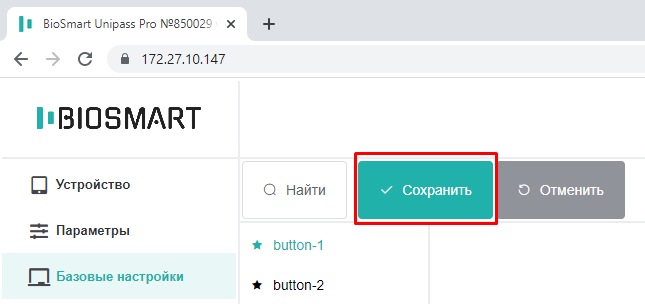

Для сохранения настроек нажмите кнопку Сохранить.
Обновление встроенного ПО контроллера с помощью WEB-интерфейса

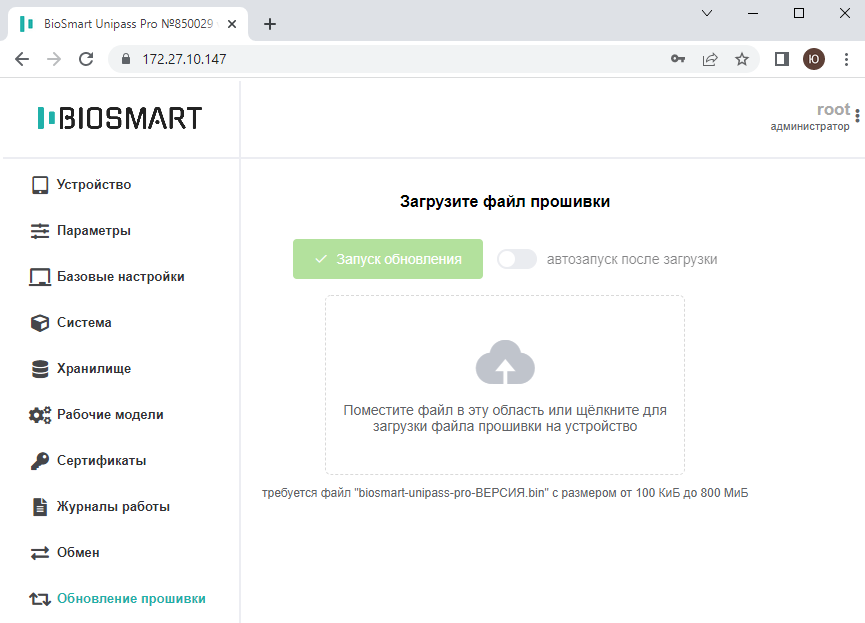

Для обновления с помощью WEB-интерфейса перейдите на вкладку Обновление прошивки.
| Предупреждение |
|---|
После обновления ПО контроллера с версии ниже 1.1.x потребуется повторная настройка контроллера и считывателей. Перед обновлением ПО рекомендуем проконсультироваться со специалистами технической поддержки. |
...
- (значение задается в миллисекундах).
Дополнительные настройки
Ниже приводится краткое описание разделов WEB-интерфейса, обеспечивающих дополнительные возможности настройки контроллера.
...
