- Переключение при пропадании связи по активной, на текущий момент SIM-карте
- По подаваемой команде или ручной подстановке ТС.
Основные моменты:
Переключение между SIM-картами можно производить с помощью изменения значения канала ТИ – "Номер используемой SIM-карты (LOC.System.SimNum)"
...
Предупреждение |
---|
Прямая/ручная подстановка на канал LOC.System.SimNum не предусмотрена, чтобы реализовать логику переключения, необходимо создать виртуальный канал измерений, для представления результатов работы fbd-алгоритма/дорасчёта. |
Сценарий 1. Автоматическое переключение SIM-карты при пропадании связи по одной из них
Expand |
---|
title | 1. Создаем клиента внутренних сигналов и дорасчётный канал (ТИ), согласно примеру |
---|
|
Включение страницы |
---|
| ARIS.Создание клиента внутренних сигналов контроллера. |
---|
| ARIS.Создание клиента внутренних сигналов контроллера. |
---|
|
|
...
Expand |
---|
title | 2. Сформировать логику расчёта значения внутреннего ТИ из п.1 |
---|
|
Expand |
---|
title | 2.1 С помощью дорасчёта на канале |
---|
| Формирование логики дорасчёта на каналеВ данном случае, необходимо перейти в созданный в п.1 канал, в разделе "Дорасчёт" выставить галочку. Используя отображенные на калькуляторе функции, ввести формулу: Блок кода |
---|
ifeq((ifeq(y,0,2,1)*3) + (ifeq(z,0,1,2)),8,2,1) |
![](/download/attachments/143622174/image2024-2-28_20-32-27.png?version=1&modificationDate=1709190010607&api=v2)
Предупреждение |
---|
В версиях ПО контроллера до 1.9.162 многие функции дорасчёта отсутствуют |

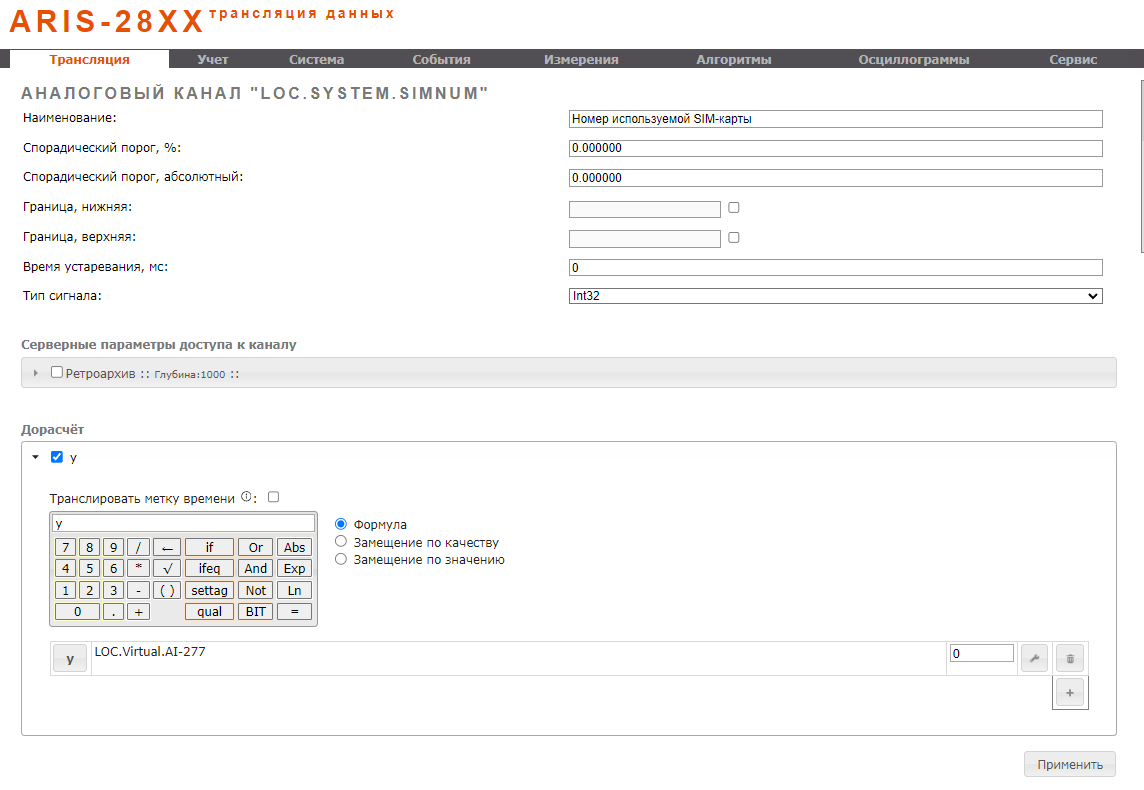

Привязка в системном канале выбора SIM-карты LOC.System.SimNum результирующего канала![](/download/attachments/143622174/image2024-2-28_20-35-20.png?version=1&modificationDate=1709190010597&api=v2)
После чего нужно применить настройки, сохранить конфигурацию и перезагрузить контроллер, чтобы настройки вступили в силу |
Expand |
---|
title | 2.2 С помощью fbd-алгоритма |
---|
| FBD-алгоритмы составляются в ПО SoftConstructor, доступного в составе пакета программ ProsoftLauncher. Скачать можно с официального сайта группы компаний "Прософт-Системы" по ссылке: Ссылка. Руководство на ПО SoftConstructor доступно по ссылке: Ссылка Предупреждение |
---|
Приложенный алгоритм не является системным решением, приложен исключительно для ознакомления |

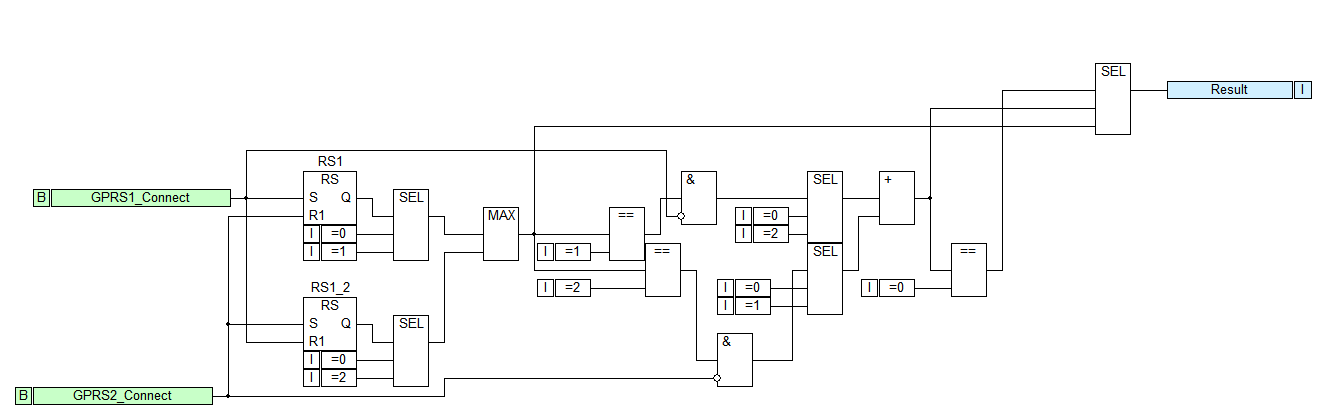

Референсный алгоритм для переключения между SIM-картами выглядит следующим образом: ![](/download/attachments/143622174/image2024-2-28_20-45-28.png?version=1&modificationDate=1709190010593&api=v2)
Файл алгоритма: ChangeSIM.b1 После составления алгоритма, его необходимо загрузить в контроллер Подсказка |
---|
В результирующий выход алгоритма нужно привязать созданный в п.1 дорасчётный канал |
Expand |
---|
title | 2.2.1 Порядок добавления алгоритма и привязки |
---|
| Включение страницы |
---|
| Добавление fdb-алгоритма в контроллер |
---|
| Добавление fdb-алгоритма в контроллер |
---|
|
|
Expand |
---|
title | 2.2.2 Привязать результирующий канал к системному LOC.System.SimNum |
---|
| Привязка в системном канале выбора SIM-карты LOC.System.SimNum результирующего канала![](/download/attachments/143622174/image2024-2-28_20-35-20.png?version=1&modificationDate=1709190010597&api=v2)
После чего нужно применить настройки, сохранить конфигурацию и перезагрузить контроллер, чтобы настройки вступили в силу |
|
|
...
